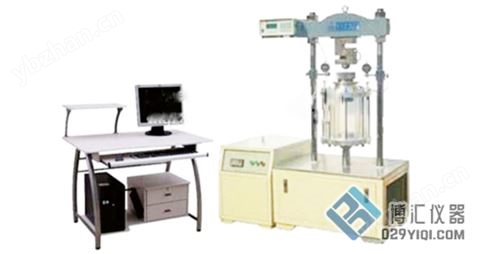

SGDL-5368瀝青混凝土三軸試驗儀

返回列表頁

參考價

面議

具體成交價以合同協議為準

產品型號SGDL-5368

品牌

廠商性質經銷商

所在地西安市

在線詢價 收藏產品

聯系方式：劉浩銘查看聯系方式

更新時間：2025-07-15 09:12:59瀏覽次數：40次

聯系我時，請告知來自儀表網

產品分類 品牌分類

  瀝青儀器系列

全部產品列表

  Acrel/安科瑞

西安博匯儀器儀表有限公司

經營模式：經銷商

商鋪產品：295條

所在地區：陜西西安市

聯系人：劉浩銘（客服經理）

詢價 給他留言

產品簡介

詳細介紹

SGDL-5368瀝青混凝土靜三軸試驗儀是根據《公路工程瀝青及瀝青混合料試驗規程JTJ052-2000》，利用伺服電機傳動技術、自動控制技術、傳感器技術和計算機技術開發的新一代瀝青混合料靜三軸壓縮試驗設備，較之“LSZ-100A型微機瀝青混合料三軸壓縮試驗系統"系統操作方便，測試精度高，并可以進行其它試驗，由微機控制試驗過程，可實現試驗過程的全自動化，屬創的產品。
SGDL-5368瀝青混凝土靜三軸試驗儀適用于測定在規定溫度及加載條件下的瀝青混合料抗剪系數，以評價瀝青混合料的高溫穩定性。非經注明，試件直徑為Φ100mm×200mm的瀝青混合料試件，試驗溫度為60℃（石油瀝青）或38℃（煤瀝青）。
SGDL-5368瀝青混凝土靜滲透試驗儀符合電力部水工瀝青混凝土試驗規程DL/T5326-2006的要求，用于測定瀝青混凝土的三向受力狀態下的抗剪強度和變形參數。適用于室內成型的試件和現場鉆取的芯樣。包括壓力室、垂直壓力加壓裝置、側壓力恒壓裝置、體積變化測量裝置、恒溫室與微機控制單元系統。
SGDL-5368瀝青混凝土靜滲透試驗儀壓力與溫度控制單元
1、電源電壓 380V ，三項四線制，雙色線接地。
2、電源電壓 220V ，二項三線制需接地。
SGDL-5368瀝青混凝土滲透試驗儀使用方法
1、打開左側門，將水箱注水至三分之二位置，接通電源。
2、打開溫控儀開關，左側顯示為溫度，右側顯示為時間。按溫度設定鍵通過上下箭頭調節所需溫度按確認鍵完畢。
將壓力室裝好試件連接好管路，達到所需溫度后，打開壓力室循環水開關，循環3小時后，關閉壓力室循環水開關和溫控儀開關。
3、壓力室衡壓操作方法
打開壓力控制開關，控壓力設定鍵通過上下鍵設置好所需壓力，壓力顯示窗口0.25為250kPa，按確認鍵設定完畢。關閉壓力室回水開關，打開壓力室供水開關，恒壓30分鐘。
4、使用完畢，切斷電源，將壓力罐、水箱排水防止水凍結以免損壞儀器。
SGDL-5368瀝青混凝土靜滲透試驗儀壓力室使用說明
1、進水口 2、出水口 3、壓力閥 4、流量
2、將流量計開關連接管3藍頭向里按下，將管取出，壓力室1移出松開六個緊固螺絲將壓力室上蓋2取下。
3、裝好試樣，放置承壓板4，將上蓋放回，均勻用力緊固好6個螺絲，放回至下方中心定位塊圓盤。
4、連接好流量計管路，達到所需溫度后，打開壓力室循環水開關 ，循環3小時后，關閉壓力室循環水開關和溫控儀開關。打開壓力控制開關，控壓力設定鍵通過↑加↓減鍵設置好所需壓力，壓力顯示窗口0.25為250kPa，按確認鍵設定完畢。關閉壓力室回水開關，打開壓力室供水開關，恒壓30分鐘。
5、恒壓過程中，首先關閉流量計開關，使壓力達到管設定然后緩慢調整流量計控制開關，按下程控壓力測試系統停止測試鍵，在關閉壓力室供水開關。
6、體積變化測量裝置分：
流量計法。當開始做垂直加壓時，體積變化率通過控制軟件直觀顯示，自動生成報表。
當體積變化率較小時，打開流量計前端閥門8，用量筒取水
輸入軟件內生成報表1mL水=1克=1cm?
7、以每分鐘0.2mm速度開始測試。

SGDL-5368瀝青混凝土靜三軸試驗儀技術參數

系統額定載荷	100kN
主機電機	750W，380V×50Hz
恒溫水浴外接電源	220V×50Hz
數采儀表外接電源	220V×50Hz
主機升降速度范圍	0mm/min～50mm/min無級可調
主機升降行程	0mm～100mm
壓力室極限承載壓力	1.5MPa
S型傳感器	0kN～100kN，精度：0.05%F.S
兩立柱中心距寬	450mm
外形尺寸	1000×800×1400mm
環境溫度	≤35℃
相對濕度	≤85%
整機功耗	1KW
儀器凈重	140kg
電源電壓	220v

SGDL-5368瀝青混凝土三軸試驗儀技術參數，由西安博匯儀器儀表有限公司技術部提供，網絡部收集整理，僅供廣大新老用戶參考選型使用。如果技術參數有誤，請聯系我公司網絡部及時更正，以免給用戶帶來不必要的損失。
