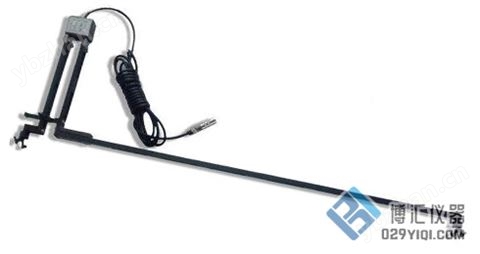

YS-10、YS-250、YS-5000電子引伸計是測量試件受力變形的傳感器，應變片式的引伸計由于原理簡單、安裝方便，目前是廣泛使用的一種類型。電子引伸計按測量對象，可分為軸向引伸計、橫向引伸計、夾式引伸計。適用于軸向拉伸、壓縮和循環試驗中測量金屬、塑料、復合材料和陶瓷等材料的變形。同時也可以與橫向引伸計測量金屬薄板的泊松比。
YS-10、YS-250、YS-5000電子引伸計電阻應變片式引伸計適用于各種試樣標距內的變形測量?？膳c測量放大器，應變儀器等二次儀表組成變形測量系統，精確測定試樣標距內變形量，并將信號輸入給計算機或函數記錄儀進行數據處理和繪制試驗曲線，是現代力學檢驗的測量儀器。
YS-10、YS-250、YS-5000電子引伸計性能特點
安裝方便，使用快速彈簧夾持裝置，可在幾秒鐘內單手將引伸計安裝到試樣上
可跟蹤試樣斷裂、安全性能高，采用柔性鋼絲繩保護裝置，試樣斷裂時不需要取下引伸計，并且雙向超行程機械停止
采用雙彎曲結構設計，堅固耐用，對振動不敏感，適用于高頻試驗
滿足現有ASTM B-1級和ISO9513 0.5級精度要求
可按溫度范圍選擇引伸計，適用的溫度范圍為-267.7℃至+176.6℃
臂和隔板維修簡便，并可根據試驗要求改變標距
YS-10、YS-250、YS-5000電子引伸計結構及工作原理
電子引伸計主要由刃口、彈簧夾、支臂及彈性體組成。在彈性體上貼有一組電阻應變片式并組成全橋。當實驗進行時，引伸計刃口隨試樣的變形而產生相對位移，引起彈性體也產生變形，組成全橋的應變片即輸出信號。在支臂前方裝有鏢局定位機構，用一個插針來準確定位。刃口設計為圓形結構，即可夾持圓試樣又可夾持扁試樣，且磨損后可任意轉換位置提高了使用壽命。
電子引伸計分類
1、軸向引伸計
引伸計結構及工作原理 ：應變片、變形傳遞桿、彈性元件、限位標距桿、刀刃和夾緊彈簧等。測量變形時, 將引伸計裝卡于試件上, 刀刃與試件接觸而感受兩刀刃間距內的伸長,通過變形桿使彈性元件產生應變, 應變片將其轉換為電阻變化量, 再用適當?shù)臏y量放大電路轉換為電壓信號。
2、橫向引伸計
用于檢測標準試件徑向收縮變形，泊淞比、它與軸向引伸計配合用來測定泊松比μ，它將徑向變形(或橫向某一方向的變形)變換成電量，再通過二次儀表測量、記錄或控制另一設備。
3、夾式引伸計
用于檢測裂紋張開位移。夾式引伸計是斷裂力學實驗中的儀器之一，它較多用在測定材料斷裂韌性實驗中?！【雀?，安裝方便、操作簡單。試件斷裂時引伸計能自動脫離試件，適合靜、動變形測量。
YS-10、YS-250、YS-5000電子引伸計使用方法
1、對于引伸計，首先將定位銷插入定位孔內；
2、用兩個手指夾住引伸計上下端部，將上下刀口中點接觸試件(試件測量部位)，用彈簧卡或皮筋分別將引伸計的上下刀口固定在試件上；
3、對于引伸計：取下標距卡；取下定位銷；(切記：實驗前必須檢查，以免造成引伸計損壞)
4、在試驗機控制軟件〖實驗條件選擇〗界面，選擇變形測量方式：選擇曲線跟蹤方式是載荷－變形曲線；
5、引伸計信號顯示調零；
6、根據測量變形的大小選擇放大器衰減檔。一般塑料廠家力量選為1T以下,金屬廠家選10T.銅棒鋁管力量較大。
YS-10、YS-250、YS-5000電子引伸計技術參數
| 全橋阻抗 | 350Ω |
| 輸出靈敏度 | ≥1.5mV/V |
| 非線性度 | ≤±0.5% FS |
| 供橋電壓 | 3～12V |
