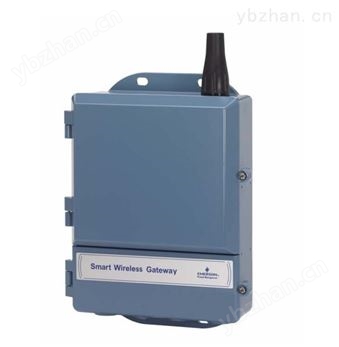

艾默生智能無線網關1420
網關將無線自組網絡與任何主機系統連接
? 便于自組網絡的組態和管理
? 可輕松通過串行和以太局域網連接集成到控制系統和數據應用中
? 無縫集成到 AMS 設備管理器和 DeltaV? 自動化系統中
? 可靠性高于 99%，安全性經過業界實踐檢驗
? 智能無線功能可把 PlantWeb? 架構的全部優點帶到以前難以抵達的場所
德科蒙過程控制（武漢）有限公司
：彭工
：
: 2424312902
地址：湖北省武漢市武昌區武珞路中南城D座1單元901
：http://www.whdkm。。ｃｏｍ
艾默生智能無線網關1420
電源輸入
10.5–30 VDC
天線的射頻功率輸出
zui高 10 mW (10 dBm) EIRP
對于 WN2 高增益選項，zui高 40 mW (16 dBm) EIRP
環境
工作溫度范圍：
–40 至 70°C (–40 至 158°F)
工作濕度范圍：
10–90% 相對濕度
EMC 性能
符合 EN61326-1:2006 標準。
天線選項
一體化全向天線
可選遠程安裝全向天線
物理規格
重量
4.54 kg (10 lb)
結構材料
外殼
低銅鋁， NEMA 4X
油漆
聚氨酯
蓋墊
硅橡膠
天線
一體化天線： PBT/PC
遠程天線：玻璃纖維
認證
I 類 2 分類 （美國）
同等標準
通訊規格
隔離 RS485
用于 Modbus RTU 多點連接的 2 線制通訊鏈接波特率
57600、 38400、 19200 或 9600 協議： Modbus RTU 接線：單
根屏蔽雙絞線， 18AWG。接線距離zui長 1524 米（4000 英尺）
以太網
10/100base-TX 以太網通訊端口
協議：以太網 /IP Modbus TCP、 OPC、 HART-IP、 HTTPS
（用于 Web 接口）
接線： Cat5E 屏蔽電纜。接線距離 100 米 (328 英尺 )。
Modbus
支持 32 位浮點值、整數及擴展整數的 Modbus RTU 和
Modbus TCP。
Modbus 寄存器由用戶。
OPC
OPC 服務器支持 OPC DA v2, v3
以太網 /IP
支持采用 32 位浮點值和整數的以太網 /IP 協議。
以太網 /IP 組件的輸入 – 輸出情況可由用戶組態。
以太網 /IP 規范由 ODVA 管理和發布。
自組網絡規格
協議
IEC 62591 (WirelessHART) 標準， 2.4–2.5 GHz DSSS。
zui大網絡規模
100 部無線設備 @ 8 秒或更高。
50 部無線設備 @ 4 秒。
25 部無線設備 @ 2 秒。
12 部無線設備 @ 1 秒。
支持的設備更新速率
1、 2、 4、 8、 16、 32 秒或 1–60 分鐘
網絡規模 / 延遲
100 部設備：小于 10 秒
50 部設備：小于 5 秒
數據可靠性
>99%
型號 產品描述
1420 智能無線網關
電源輸入
標準 標準
A 24VDC 標稱值 (10.5–30VDC)
以太網通訊 － 物理連接
標準 標準
1(1)(2) 以太網
2(3)(4) 雙以太網
無線更新速率、工作頻率及協議
標準 標準
A3 用戶可組態更新速率， 2.4 GHz DSSS， WirelessHART
串行通訊
標準 標準
N 無
A(5) 通過 RS485 通訊的 Modbus RTU
以太網通訊 － 數據協議
標準 標準
2 Webserver、 Modbus TCP/IP、 AMS Ready、 HART-IP
4 Webserver、 Modbus TCP/IP、 AMS Ready、 HART-IP、 OPC
5(6) DeltaV Ready
6(6) Ovation Ready
8 Webserver、以太網 /IP、 AMS Ready、 HART-IP
9 Webserver、以太網 /IP、 Modbus TCP/IP、 AMS Ready、 HART-IP
選件 （隨選定型號提供）
產品認證
標準 標準
N5 FM 2 分類，非易燃性認證
N6 CSA 2 分類，非易燃性認證
N1 ATEX n 型
ND ATEX 防塵
N7 IECEx n 型
NF IECEx 防塵
KD FM 及 CSA 2 分類，非易燃性認證和 ATEX n 型
N3 中國 n 型
N4 TIIS n 型
冗余選項
標準 標準
RD(7)(8) (9) 網關冗余
適配器
標準 標準
J1 CM 20 導線管適配器
J2 PG 13.5 導線管適配器
J3 3/4 NPT 導管適配器
天線選項(10)
標準 標準
WL2 遠程天線套件 , 15.2 米 (50 英尺 ) 電纜 , 避雷器
WL3 遠程天線套件 , 6.1 米 (20 英尺 ) 和 9.1 米 (30 英尺 ) 電纜 , 避雷器
WL4 遠程天線套件 , 3.0 米 (10 英尺 ) 和 12.2 米 (40 英尺 ) 電纜 , 避雷器
擴展型
WN2(11) 高增益遠程天線套件 , 7.6 米 (25 英尺 ) 電纜 , 避雷器
典型型號： 1420 A 2 A3 A 2 N5
(1) 單個工作 10/100 baseT 以太網端口和 RJ45 連接器。
(2) 其它端口處于禁用狀態。
(3) 帶 RJ45 連接器的兩個工作 10/100 baseT 以太網端口。
(4) 多個工作端口具有獨立的 IP 地址、防火墻隔離，且無包轉發。
(5) 可通過適配器轉為 RS 232、不隨網關提供。
(6) 包括 Webserver、 Modbus TCP、 AMS Ready、 HART-IP 和 OPC。
(7) 需要選擇雙以太網選項代碼 2。
(8) 不適用于 DeltaV Ready 選項代碼 5。
(9) 不適用于以太網 /IP 選項代碼 8 和 9。
(10) WL2、 WL3、 WL4 和 WN2 選項需要組件裝配。
(11) 并非在所有國家 / 地區都提供。
附件和備件
天線選項(10)
標準 標準
WL2 遠程天線套件 , 15.2 米 (50 英尺 ) 電纜 , 避雷器
WL3 遠程天線套件 , 6.1 米 (20 英尺 ) 和 9.1 米 (30 英尺 ) 電纜 , 避雷器
WL4 遠程天線套件 , 3.0 米 (10 英尺 ) 和 12.2 米 (40 英尺 ) 電纜 , 避雷器
擴展型
WN2(11) 高增益遠程天線套件 , 7.6 米 (25 英尺 ) 電纜 , 避雷器
典型型號： 1420 A 2 A3 A 2 N5
(1) 單個工作 10/100 baseT 以太網端口和 RJ45 連接器。
(2) 其它端口處于禁用狀態。
(3) 帶 RJ45 連接器的兩個工作 10/100 baseT 以太網端口。
(4) 多個工作端口具有獨立的 IP 地址、防火墻隔離，且無包轉發。
(5) 可通過適配器轉為 RS 232、不隨網關提供。
(6) 包括 Webserver、 Modbus TCP、 AMS Ready、 HART-IP 和 OPC。
(7) 需要選擇雙以太網選項代碼 2。
(8) 不適用于 DeltaV Ready 選項代碼 5。
(9) 不適用于以太網 /IP 選項代碼 8 和 9。
(10) WL2、 WL3、 WL4 和 WN2 選項需要組件裝配。
(11) 并非在所有國家 / 地區都提供。
表 1. 智能無線網關訂購信息
標準產品表示zui普通的選項。為了達到效果，建議選擇帶星號的選項 ( )。
__ 擴展型產品的交付周期需要另行商定。
表 2. 附件
項目說明 部件號
AMS? 無線 SNAP-ON?, 1 份網關許可證 01420-1644-0001
AMS 無線 SNAP-ON, 5 份網關許可證 01420-1644-0002
AMS 無線 SNAP-ON, 10 份網關許可證 01420-1644-0003
AMS 無線 SNAP-ON, 5-10 份網關許可證 01420-1644-0004
僅串口 HART 調制解調器和電纜 03095-5105-0001
僅 USB 口 HART 調制解調器和電纜 03095-5105-0002
表 3. 備用零件
項目說明 部件號
成套備件 , WL2 替換件(1) , 遠程天線 , 15.2 米 (50 英尺 ) 電纜和避雷器 01420-1615-0302
成套備件 , WL3 替換件 (1), 遠程天線 , 6.1/9.1 米 (20/30 英尺 ) 電纜和避雷器 01420-1615-0303
成套備件 , WL4 替換件 (1), 遠程天線 , 3.0/12.2 米 (10/40 英尺 ) 電纜和避雷器 01420-1615-0304
成套備件 , WN2 替換件 (1), 高增益遠程天線 , 7.6 米 (25 英尺 ) 電纜和避雷器(2) 01420-1615-0402
(1) 不能從一體化天線升級為遠程天線。
(2) 并非在所有國家 / 地區都提供。
