J41H、J41Y、J41W高壓法蘭截止閥PN40～PN160

返回列表頁

參考價

面議

具體成交價以合同協議為準

產品型號J41H、J41Y、J41W

品牌

廠商性質經銷商

所在地溫州市

在線詢價收藏產品

聯系方式：鄧先生查看聯系方式

更新時間：2025-04-20 07:39:51瀏覽次數：88次

聯系我時，請告知來自儀表網

產品分類 品牌分類

  J41H、J41Y、J41W型高壓法蘭截止閥PN40～PN160

全部產品列表

暫無信息

浙江上歐閥門有限公司

經營模式：經銷商

商鋪產品：3002條

所在地區：浙江溫州市

聯系人：鄧先生（銷售）

詢價 給他留言

產品簡介

J41H、J41Y、J41W型高壓法蘭截止閥PN40～PN160J41H、J41Y、J41W的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿

詳細介紹

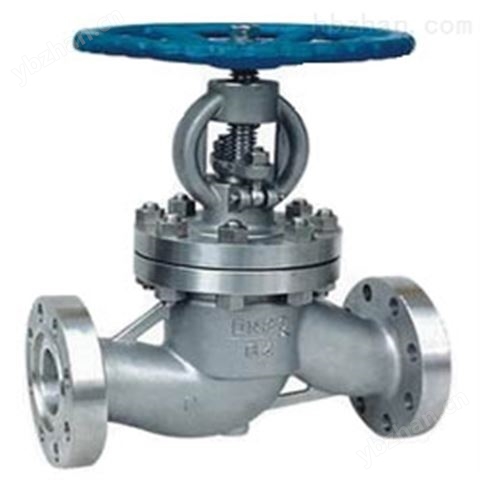

J41H、J41Y、J41W型高壓法蘭截止閥PN40～PN160

產品概述

的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。高壓法蘭截止閥只適用于全開和全關，不允許作調節和節流。

產品外形結構尺寸及重量

J41H、J41Y、J41W-40型高壓法蘭截止閥外形結構尺寸及重量
PN	DN	L	D	D1	D2	b	H	D0	重量
4.0MPa	20	150	105	75	51	16	275	140	7
凹凸法蘭 MFM J41H J41Y J41W J 41F J41N 40 40P 40R 40I	25	160	115	85	58	16	285	160	9
	32	180	135	100	66	18	302	180	12
	40	200	145	110	76	18	355	200	17
	50	230	160	125	88	20	373	240	24
	65	290	180	145	110	22	408	280	33
	80	310	195	160	121	22	436	320	44
	100	350	230	190	150	24	480	360	60
	125	400	270	220	176	28	588	400	90
	150	480	300	250	204	30	611	400	100
	200	533	375	320	260	38	720	400	190

J41H、J41Y、J41W-64型高壓法蘭截止閥外形結構尺寸及重量
PN	DN	L	D	D1	D2	b	H	D0	重量
6.4MPa	20	190	125	90	51	20	228	160	13
凹凸法蘭 MFM J41H J41Y J41W J 41F J41N 40 40P 40R 40I	25	210	135	100	58	22	275	180	15
	32	230	150	110	66	24	325	200	19
	40	260	165	125	76	24	360	240	25
	50	300	175	135	88	26	410	280	35
	65	340	200	160	110	28	450	320	48
	80	380	210	170	121	30	485	360	56
	100	430	250	200	150	32	537	400	125
	125	500	295	240	176	36	631	400	130
	150	550	340	280	204	38	646	450	160
	200	650	405	345	260	44	813	500	285

J41H、J41Y、J41W-100型高壓法蘭截止閥外形結構尺寸及重量
PN	DN	L	D	D1	D2	b	H	D0	重量
10.0MPa	10	170	100	70	35	20	198	120	6
凹凸法蘭 MFM J41H J41Y J41W J41F J41N 100 100P 100R 100I	15	170	105	75	40	20	202	140	11
	20	190	125	90	51	22	228	160	13
	25	210	135	100	58	24	250	180	14
	32	230	150	110	66	24	326	220	16
	40	260	165	125	76	26	359	240	30
	50	300	195	145	88	28	414	280	50
	65	340	220	170	110	32	434	320	65
	80	380	230	180	121	34	547	400	100
	100	430	265	210	150	38	621	450	116
	125	500	310	250	176	42	732	450	150
	150	550	350	290	204	46	840	500	300
	200	650	430	360	260	54	925	550	600

J41H、J41Y、J41W-160型高壓法蘭截止閥外形結構尺寸及重量
PN	DN	L	D	D1	D2	b	H	D0	重量
16.0	15	170	110	75	40	24	148	140	12
環槽法蘭 RTJ J41H J41Y J41W 160 160P 160R 160I	20	190	130	90	51	26	156	160	15
	25	210	140	100	58	28	175	180	17
	32	230	165	115	66	30	200	200	21
	40	260	175	125	76	32	231	240	31
	50	300	215	165	88	36	262	250	53
	65	340	245	190	110	44	303	320	70
	80	380	260	205	121	46	341	400	100
	100	430	300	240	150	48	485	450	120

截止閥的結構形式：

截止閥閥體的結構形式有直通式、直流式和直角式。直通式是常見的結構，但其流體的阻力大。直流式流體阻力較小，多用于含固體顆粒或粘度大的流體。直角式閥體多采用鍛造，適用于較小通經、較高壓力的的截止閥。　　

截止閥的安裝與維護注意事項：

1、手輪、手柄操作的截止閥可安裝在管道的任何位置上；2、手輪、手柄及傳動機構，不允許作起吊用；3、介質的流向應與閥體所示箭頭方向*；

注：本公司是浙江專業閥門生產廠家，生產的閥門種類調節閥,球閥,蝶閥,閘閥,減壓閥,止回閥,疏水閥,截止閥,旋塞閥,安全閥,節流閥,水力控制閥等,其中截止閥分為電動截止閥,氣動截止閥,手動截止閥,波紋管截止閥,不銹鋼截止閥等,工程師皆有數十年專業經驗,歡迎您來電業務！
