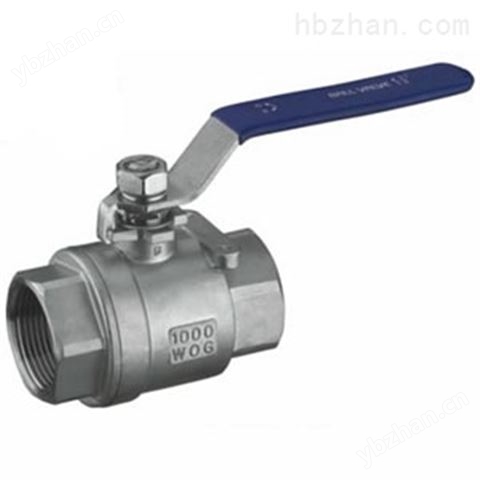

產品說明:適用于溫度 -29～180℃（密封圈為增強聚四氟乙烯）或 -29～300℃（密封圈為對位聚苯）的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。 產品主要零件材料:零件材料| 適用介質 | 型號 | 閥體 | 球體、閥桿 | 手柄 | 密封圈 | 墊片、填料 | | 水、蒸汽、油 | Q11F-16C、Q11F-25C
Q11F-40C、Q11F-64C | A105、45 | 1Cr18/1Cr18Ni9Ti | 不
銹
鋼
SS304 | 聚四氟乙烯PTFE增強聚四氟乙烯VUILUK PTFE對位聚苯PPL | 聚四氟乙烯PTFE對位聚苯PPL | | 硝酸類 | Q11F-16P、Q11F-25P
Q11F-40P、Q11F-64P | SS304/1Cr18Ni19Ti | SS304/1Cr18Ni9Ti | | 醋酸類 | Q11F-16R、Q11F-25R
Q11F-40R、Q11F-64R | SS316/Cr18Ni12Mo2Ti | SS316/1Cr18Ni12Mo2Ti | 產品外形結構連接尺寸:連接尺寸| 公稱通徑 | 管螺紋 | 尺寸 | 重量WT（g） | | d | L | W | H | E | D | D | | 6 | 1/4″ | 8 | 60 | 110 | 56 | 11.5 | 30 | 320 | | 10 | 3/8″ | 18 | 60 | 110 | 58 | 11.5 | 31 | 320 | | 15 | 1/2″ | 10.5 | 60 | 110 | 58 | 14 | 32 | 350 | | 20 | 3/4″ | 13 | 67.5 | 110 | 62 | 15 | 38 | 430 | | 25 | 1″ | 17 | 73 | 110 | 68 | 15 | 45 | 570 | | 32 | 1 1/4″ | 22 | 90 | 150 | 75 | 18 | 53.4 | 1000 | | 40 | 1 1/2″ | 25 | 97.5 | 150 | 83 | 19 | 63 | 1550 | | 50 | 2″ | 32 | 112 | 150 | 90 | 19 | 73 | 2170 | | 65 | 2 1/2″ | 40 | 132 | 180 | 95 | 21 | 92 | 3625 | | 80 | 3″ | 50 | 156 | 220 | 100 | 27 | 109 | 5800 | | 100 | 4″ | 65 | 196 | 250 | 115 | 29 | 138 | 7200 | 產品結構尺寸圖:
 球閥安裝注意事項:1.安裝施工必須小心，切忌撞擊閥門。
2.安裝前，應將球閥作一檢查，核對規格型號，鑒定有無損壞，尤其對于閥桿。還要轉動幾下，看是否歪斜，因?yàn)檫\(yùn)輸過程中， 易撞歪閥桿。還要清除閥內的雜物。
3.球閥起吊時，繩子不要系在手輪或閥桿上，以免損壞這些部件，應該系在閥體上。
4.對于球閥所連接的管路，一定要清掃干凈。可用壓縮空氣吹去氧化鐵屑、泥砂、焊渣和其他雜物。這些雜物，不但容易擦傷球閥的密封面，其中大顆粒雜物（如焊渣），還能堵死小閥門，使其失效。
5.安裝時要留有閥柄旋轉的位置。6.球閥不能用作節流。 7.帶傳動機構的球閥應直立安裝。
注：本公司是浙江專業閥門生產廠家，生產的閥門種類調節閥,球閥,蝶閥,閘閥,減壓閥,止回閥,疏水閥,截止閥,旋塞閥,安全閥,節流閥,水力控制閥等,其涌諾閥分為,電動球閥,氣動球閥,手動球閥,高壓球閥,三通球閥,浮球閥,不銹鋼球閥,硬密封球閥等,工程師皆有數十年專業經驗,歡迎您來電業務！
浙江上歐泵閥服務承諾：
(1) 嚴格按照合同要求，提供符合設計標準，質量合格的產品。
(2) 嚴格檢查和控制原材料、原器件、配套件的進廠質量。
(3) 保證所供設備加工工藝完善、檢測手段完備。產品絕不帶缺陷出廠。
(4) 對涉及分包商的供貨、質量、設備性能、技術接口、服務等方面問題全部責任。按合同規定的關鍵部件必須符合有關資質的要求，并經需方認可。
(5) 按合同規定向監造單位提供有關部門標準和圖紙，并為監造提供方便并對監造設備的停工待檢部位提前7天通知需方及監造代表，需方所派監造是督促我方按標準生產合格產品，但并不減我方的一切質量責任。
(6) 對設備制造過程中出現的質量缺陷及時向需方和監造代表通報、不隱瞞。若設備缺陷超過合同規定的標準，供方無條件更換。在安裝和試運行過程中，設備出現質量問題，先處理問題，再分清責任，一切以滿足工程進度需要為準則。
(7) 為所供的設備在制造、運輸、裝卸過程中投保，-旦發生意外，我方將按需要對所供設備盡快進行免費更換、修理，直到需方滿意為止。
(8) 在開箱過程中如發現缺件及其他原因引起的零部件丟失，我方負責盡快免費補齊所缺零部件。在設備的安裝、調試過程中以及今后在設備運行中發現的質量問題，如屬我方原因，我方承擔責任。
(9) 按時向需方提供按合同規定的全部技術資料和圖紙。有義務在必要時邀請需方參與我方的技術設計審核。
(10) 按需方要求的時間到現場進行技術服務，指導需方按我方的技術資料和圖紙的要求進行安裝、試運行及試生產。
(11) 對于需方先購的與合同設備有關的配套設備，我方主動提供滿足設備接口要求的技術條件和資料。
(12) 嚴格執行供需雙方就有關問題召開會議的紀要或協議。
(13) 按合同規定免費為需方舉辦有關設備安裝、調試、使用、維護技術的業務班。
(14) 加強售前、售中、售后服務，把"24小時服務"、"超前服務"、"全過程服務"、 "終身服務"貫徹在產品制造、安裝、調試、大修的全過程。
(15) 接到需方反映的質量問題信息后，在24小時之內作出答復或派出服務人員，盡快到達現場，做到用戶對質量不滿意，服務不停止。
(16) 免費為產品提供終身維護，凡我廠用戶，均建立了詳盡的用戶檔案，我廠售后服務。人員實行定期回訪，制度，指導用戶的日常維護，及時指出并解決可能出現的故障。
(17) 隨時滿足需方對備品備件的要求，終身為用戶提供質優價廉的零配件。
|
