| 產品概述：

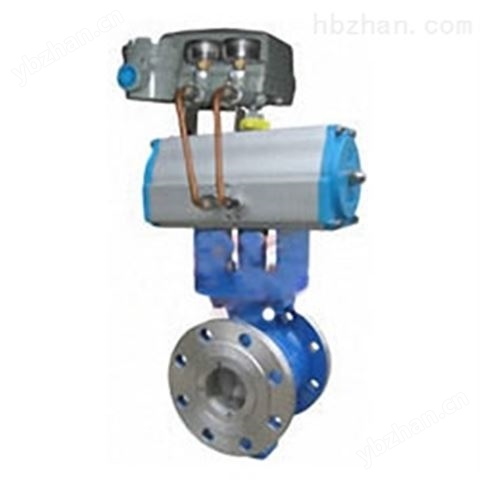

該系列調節閥是一種芯閥座采用金屬，或金屬對聚四氟乙烯密封配合的旋轉球閥，它將球閥和蝶閥的 佳控制特性結合成一體,既可用作控制調節閥，又可作關斷切斷閥。
產品主要特點：
1.不帶任何管接頭的整體式閥體，因此不受管道或螺栓應力影響，并且由于閥體無任何管接頭，故耐壓殼體不會受壓力"突變"的影響；
2.具有一個Ｖ型閥體，即使在小流量或高粘度介質的情況下，也可在整個量程范圍內，保證控制的性；
3.防漏耐用的閥座在其外徑處襯有帶不銹鋼內芯ＰＴＦＥ杯形或是Ｏ型密封圈，閥座用截面較大的鎢鈷硬質合金制成，通過一個合金的波紋彈簧進一步增強了閥座的結構；
4.當閥門關閉時，Ｖ型缺口與閥座之間產生楔形剪切作用，并既具有自潔功能又可防止球芯卡死，特別適用于管線結垢凍結或含有纖維和顆粒固體場合。
5.適用于高粘度、懸浮液、紙漿等不干凈、含纖維介質場合。采用直連方式與執行機構連接，具有結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構根據用戶要求配置UNIC、PSQ、HQ、DHL等型號電子式電動執行機構或GTX、AL等氣動活塞式執行機構。
產品技術參數: 技術參數| 公稱通徑DN(mm) | 25～400 | | 公稱壓力PN(MPa) | 1.6～6.4 | | 公稱壓力Ps(MPa) | 強度試驗 | 2.4～9.6 | | 密封試驗 | 1.76～7.0 | | 材料代號 | C | P | R | 主要
零件 | 閥體 | WCB | ZG1Cr18Ni9Ti | ZGOCr18Ni12Mo2Ti | | 球桿 | 2Cr13 | ZG1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti | | 閥桿 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti | | 密封圈 | 聚四氟乙烯、不銹鋼、硬質合金 | | 填料 | 聚四氟乙烯、柔性石墨 | 適用
工況 | 適用介質 | 水,蒸汽,油品 | 硝酸類 | 醋酸類 | | 適用溫度 | -28～425℃ | -28～500℃ | | 執行器 | 型? 號 | GT系列、AW系列,SW系列、BAW系列, BRAY系列 | | 氣源壓力 | 0.4～0.7MPa | | 連接形式 | 對夾式、法蘭式，法蘭按JB79-59標準 | | 公稱通徑D（mm） | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | | 額定流量系數Cv | 32 | 43 | 78 | 90 | 160 | 250 | 360 | 610 | 1120 | 1850 | 2950 | 3700 | 7195 | 11466 | | 公稱壓力PN（MPa） | 1.6、2.5、4.0、6.4 | | 流量特性 | 近似等百分比（參見典型曲線圖）、直線特性 | | 閥板轉角（度） | 0°～至90°（可調） | | 允許泄漏量等級 | 軟密封：零泄露
硬密封：≤額定Cv×0.001% | 軟密封：VI微氣泡級，金屬密封：≤額定CV×0.065% | | 動作時間（S） | 0.5 | 1.0 | 2.5～4.0 | 7.0 | 10 | | 可調節比 | 250:1 | 300:1 | | 基本誤差 | 回差 | 死區 | 輸入信號 | 氣源
接口 | | 電信號 | 氣信號 | 全行程的
≤±2% | 全行程的
≤±2% | 全行程的
≤0.8% | 4～20mADC | 20～100Kpa | G1/8" G1/4" | 調節閥允許壓差: 允許壓差執行
機構 | 狀態 | PN1.6,2.5,4.0,6.4/ANSI Class 150#, 300#/JIS10K,20K,30K | | 填料：聚四氟乙石棉 | | 25 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | | GT65 | 關閉 | 4.99 | 1.13 | | | | | | | | | － | | △P | 0.74 | 0.31 | | | | | | | | | － | | GT80 | 關閉 | 4.99 | 4.99 | 4.99 | 2.80 | 1.33 | | | | | | － | | △P | 1.72 | 0.83 | 0.53 | 0.30 | 0.16 | | | | | | － | | GT90 | 關閉 | | 4.99 | 4.99 | 2.80 | 2.62 | | | | | | － | | △P | | 1.33 | 1.33 | 0.49 | 0.28 | | | | | | － | | GT100 | 關閉 | | | | | 4.52 | 1.56 | | | | | － | | △P | | | | | 0.48 | 0.16 | | | | | － | | GT125 | 關閉 | | | | | 4.52 | 4.50 | 2.31 | 1.43 | | | － | | △P | | | | | 0.82 | 0.45 | 0.25 | 0.19 | | | － | | GT160 | 關閉 | | | | | | 4.50 | 4.97 | 3.32 | | | － | | △P | | | | | | 0.81 | 0.52 | 0.40 | 1.13 | | － | | AW17 | 關閉 | | | | | | | 4.95 | 3.21 | 0.13 | 2.74 | 1.91 | | △P | | | | | | | 0.90 | 0.69 | 3.71 | 0.42 | 0.31 | | AW20 | 關閉 | | | | | | | | | 0.70 | 3.23 | 2.51 | | △P | － | － | － | － | － | － | － | － | 0.70 | 0.54 | 0.40 | 產品外形尺寸結構圖: 外形尺寸公稱通徑
DN(mm) | 尺寸 (mm) | | 對夾 | 法蘭式 | L | H | | D | D | D1 | D2 | q | Z-Φd | | 25 | 64 | 110 | 85 | 65 | 14 | 4-14 | 102 | 233 | | 40 | 82 | 145 | 110 | 85 | 16 | 4-18 | 114 | 280 | | 50 | 100 | 160 | 125 | 110 | 16 | 4-18 | 124 | 362 | | 65 | 120 | 180 | 145 | 120 | 18 | 4-18 | 145 | 377 | | 80 | 131 | 195 | 160 | 135 | 20 | 8-18 | 165 | 410 | | 100 | 158 | 215 | 180 | 155 | 20 | 8-18 | 194 | 423 | | 125 | 180 | 245 | 210 | 185 | 22 | 8-18 | 213 | 436 | | 150 | 216 | 280 | 240 | 210 | 24 | 8-23 | 229 | 653 | | 200 | 268 | 335 | 295 | 265 | 26 | 12-23 | 243 | 703 | | 250 | 326 | 405 | 355 | 320 | 30 | 12-25 | 297 | 787 | | 300 | 460 | 460 | 410 | 3750 | 30 | 12-25 | 338 | 827 | | 350 | 470 | - | - | - | - | － | - | 1050 | | 400 | 525 | - | - | - | - | － | - | 1100 | 產品外形尺寸圖：
訂貨須知:
訂貨請?zhí)峁┮韵聟?shù)
1.公稱通徑、額定流量系數KV；2.流體性質（包括公稱壓力、溫度、粘度或酸堿性）；3.信號壓力、彈簧范圍；4.流量特性；5.閥的開關型式；6.閥體、閥芯材料；7.是否帶附件；
