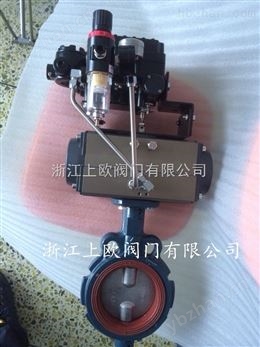

D671F氣動對夾式調節蝶閥

返回列表頁

參考價

面議

具體成交價以合同協議為準

產品型號D671F

品牌

廠商性質經銷商

所在地溫州市

在線詢價 收藏產品

聯系方式：鄧先生查看聯系方式

更新時間：2024-06-07 08:45:22瀏覽次數：143次

聯系我時，請告知來自儀表網

產品分類 品牌分類

  D671F氣動對夾式調節蝶閥

全部產品列表

暫無信息

浙江上歐閥門有限公司

經營模式：經銷商

商鋪產品：3002條

所在地區：浙江溫州市

聯系人：鄧先生（銷售）

詢價 給他留言

產品簡介

D671F氣動對夾式調節蝶閥PN6～PN16是由蝶閥與氣動執行器及閥門定位器組成，利用4～20Ma信號控制壓縮空氣壓力使執行器做0～90度角旋轉，而帶動旋轉閥體，從而控制閥門做多角度的打開和關閉。氣動調節蝶根據選用不同的材質，可分別試用于水、污水、空氣、蒸汽、灷氣、腐蝕性介質、油品等介質。

詳細介紹

產品概述

氣動調節蝶閥特點

氣動調節蝶閥采用電-氣閥門定位器，以電信信號和壓縮空氣為動力，接受控制系統輸入4-20MA或1-5V電流信號，由調節器將壓縮空氣轉?成氣源壓力輸入輸出，改變閥板的旋轉角度(0-90度任意角)，具有較好的調節控制流量參數。

AT型或AW型氣動執行器采用活塞式擬制及曲臂轉換結構，輸出力矩大，體積精小，采用全密封防水設計防護等級高。擬制體用鏡面氣缸，無油潤滑，摩擦系數小，耐腐蝕、具有*的耐用性及可靠性，所有傳動軸承均采用邊界自潤滑軸承無油潤滑，確保傳動軸不磨損。

主要性能參數

D671FPN6～PN16主要性能參數
公稱通徑mm	50	65	80	100	125	10	200	250	300	350	400	450	500	550	600	700	800	900	1000	1200
公稱壓力mpa	0.6 1.0 2.5 4.0
流量特性	近似等百分比、直線特性、快開性
閥板角度	0-90度可調
允許泄漏量	軟密封：0泄漏硬密封：≤額定CV*0.001%
允許壓差	≤公稱壓力值
作用形式	雙作用/單作用(彈簧復位式)
執行器	型號：DA、GTD/GTE系列、AW/AWS系列
執行器	氣源壓力：凈化壓縮空氣0.3-0.7MPA
調節型	輸入信號：電流信號：0-10MA、4-10mA 氣源信號 20-100KPa
	基本誤差：帶定位器≤±1.5%
	回差：帶定位器≤1.5%
	死區：帶定位器≤0.6%
	可調節比 250:1

產品主要外形結構尺寸

D671FPN6～PN16主要外形結構尺寸
公稱通徑		結構長度 (標準值)	外形尺寸 (參考值)				連接尺寸 (標準值)
公稱通徑		結構長度 (標準值)	外形尺寸 (參考值)				0.6MPa		1.0MPa		1.6MPa
毫米	英寸	L	H	H0	A	B	D0	n-d	D0	n-d	D0	n-d
50	2	43	63	315	180	65	110	4-14	125	4-18	125	4-18
65	21/2	46	70	330	180	65	130	4-14	145	4-18	145	4-18
80	3	46	83	390	245	72	150	4-18	160	8-18	160	8-18
100	4	52	105	431	240	72	170	4-18	180	8-18	180	8-18
125	5	56	115	455	240	72	200	8-18	210	8-18	210	8-18
150	6	56	137	626	350	93	225	8-18	240	8-22	240	8-22
200	8	60	164	720	350	93	280	8-18	295	8-22	295	12-22
250	10	68	206	800	550	350	335	12-18	350	12-22	355	12-26
300	12	78	230	860	600	350	395	12-22	400	12-22	410	12-26
350	14	78	248	883	600	350	445	12-22	460	16-22	470	16-26
400	16	102	289	972	600	350	495	16-22	515	16-26	525	16-30
450	18	114	320	1043	750	380	550	16-22	565	20-26	585	20-30
500	20	127	343	1098	750	380	600	20-22	620	20-26	650	20-33
600	24	154	413	1236	750	380	705	20-26	725	20-30	770	20-36
700	28	165	478	1431	750	380	810	24-26	840	24-30	840	24-36
800	32	190	525	1488	750	380	920	24-30	950	24-33	950	24-39
900	36	203	620	1615	1250	380	1020	24-30	1050	28-33	1050	28-39
1000	40	216	725	1765	1500	580	1120	28-30	1160	28-36	1170	28-42
1200	48	254	780	1976	1500	580	1340	32-33	1380	32-39	1390	32-48

產品外形結構尺寸圖：

D971F<strong><strong></strong></strong>PN6～PN16外形尺寸圖

安裝注事事項:

1、安裝前應核對蝶閥規格、壓力、溫度、耐腐性是否滿足使用要求。應檢查各零部件是否損壞或松動。
2、本蝶閥可安裝在任意角度的管道上，應關閉安裝為宜；焊接管道法蘭時應將閥門密封口用板擋住以防止顆粒、雜物挫傷密封面，焊后取下閥門，對閥門密封面及管道內腔進行清潔，然后再安裝固定閥門。
3、安裝時請注意閥門關閉狀態承壓方向。
4、安裝前應將密封面(兩端密封面、蝶板密封面、閥座密封面)擦干凈，去掉灰塵和污物。
5、安裝前應空試蝶閥，啟閉應靈活，啟閉位置與指針指示位置相符合。
6、手動操作順時針為關，逆時針為開，指針指示到位后不準再加力啟閉閥門。
7、閥門做壓力試驗時，不準用單法蘭進行安裝試壓，必須采用雙法蘭安裝試壓。其試驗壓力應符合GB/T13927-92標準規定。
8、緊固螺栓時應對稱交替進行緊固，不準依次單獨緊固。
9、限位螺釘出廠前，已經調好，不準輕易調整。若配置驅動裝置為電動、氣動請閱配套驅動裝置說明書。
10、電動蝶閥出廠時已將控制機構的啟閉行程調好。為防止電源接通時方向搞錯，用戶在*次接通電源前要先手動開啟至半開位置，再按點動開關，檢查指示盤方向與閥門開啟方向*即可。
11、發現閥門啟閉失常應查明原因進行修理和排除，防止用加力方法開關閥門，造成閥門的損壞。
