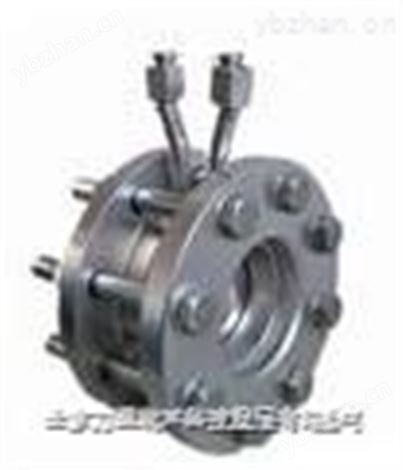

孔板流量計原理:
在管道內部裝上孔板或噴咀等節流件，由于節流件的孔徑小于管道內徑，當流體流經節流件時，流速截面突然收縮，流速加快。節流件后端流體的靜壓力降低，于是在節流件前后產生靜壓力差(見圖1)，該靜壓力過的流體流量之間有確定的數值關系，符合Q=K. △P 。用差壓變送器(或差壓計)測量節流件前后的差壓，實現對流量的測量。

孔板流量計現場管道條件:
1)節流件前后的直管段必須是直的，不得有肉眼可見的彎曲。這段足夠長的直管段和節流件前的局部阻力件形式有關，也和直徑比β有關，通常要求：至少D，后5D(D為管道內徑)。
(2)安裝節流件用的直管段應該是光滑的，如不光滑，流量系數應乘以粗糙度修正系數。
(3)為保證流體的流動在節流件前1D處形成充分發展的紊流速度分布，而且使這種分布成均勻軸對稱形，
所以直管段必須是圓的，而且對節流件前2D范圍，其圓度要求甚為嚴格，并且有一定的圓度指標。
(4)節流件安裝在管道中，其前端面必須與管道軸線垂直，允許的*大不垂直度不得超過±1°。
(5)節流件安裝在管道中后，其開孔必須與管道同心，其允許的*大不同心度ε不得超過下列公式計
算結果ε≤0.015D( )。
(6)所有墊片不能使用太厚的材料，*好不超過0.5mm,墊片不能突出管壁內否則可能引起很大測量誤差。
(7)凡是調節流量用的閥門，應裝在節流件后*小直管長度以外。
(8)節流裝置在工藝管道上的安裝，必須在管道清洗吹掃后進行。
