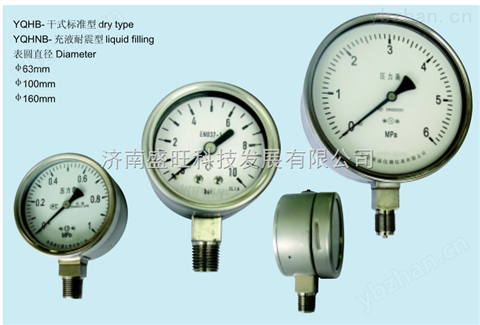

適用于必須選用帶有安全隔爆層的堅固安全型壓力表的各種場合。 用于測量腐蝕性的， 不粘滯的和不結晶的氣體和液體介質的壓力，也適合在周圍環境腐蝕性很強的場合。
Service intended
It is applied to the occasions which must choose the Safety Pressure Gauge with laminated safety glass.It should be used to measure the pressure of the corrosion, non-viscidity and non-cristal gas and liquid, and could
be in the strong corrosion occasion.
主要技術指標
精 度：φ 63,1.6%; φ 100,φ 160,1%
壓力范圍：
表圓直徑 63： 0...1 至 0...1000bar
表圓直徑100： 0...0.6至 0...1000bar
表圓直徑160： 0...0.6至 0...1600bar
可提供其它壓力范圍以及真空標度。
工作壓力及使用范圍
表圓直徑 63： 靜壓： 3 / 4 x 滿量程
動壓： 2 / 3 x 滿量程
瞬壓：1.2 x 滿量程
表圓直徑 100,160：靜壓： 3 / 4 x 滿量程
動壓：0.9 x 滿量程
瞬壓：1.3 x 滿量程
容許使用溫度
環境溫度：-40...+60℃
介質溫度：zui高+200℃，交流型zui高+100℃
防護等級
IP 54 (EN 60 529 / IEC 529)，充液型 IP 65
壓力表接頭：SUS304，外螺紋
φ 63 G1/4，φ 100,φ 160 G1/2”
測壓元件：SUS316
<10MPa C 形彈簧管
≥ 10MPa 螺旋式彈簧管
填充液體：充液型甘油
密閉型干式（不充液）
傳動機芯：304 不銹鋼
表盤：白色鋁，黑色表面刻度字
指針：鋁的，黑色
外殼：不銹鋼，帶有安全隔爆層（堅固的前面）
和安全卸壓后蓋。
充液型頂部充液孔蓋在壓力范圍
≤ 0.6MPa 時，力平衡表內部壓力可以
放開通氣。
表玻璃：雙層安全表玻璃
Specifications
Accuracy: φ 63,1.6%;
Range:
63 mm: 0?1 to 0?1000 bar
100 mm: 0?0.6 to 0?1000 bar
160 mm: 0?0.6 to 0?1600 bar
Other ranges and vacuum scale value available
Working pressure
63 mm:
Steady: 3 / 4 of full scale value
Fluctuating: 2 / 3 of full scale value
Short time: 1.2 of full scale value
100 and 160 mm:
Steady: 3 / 4 of full scale value
Fluctuating: 0.9 × full scale value
Short time: 1.3 × full scale value
Operating temperature
Ambient: -20?+60℃
Medium: +200℃ maximum
Alternating type: +100℃maximum
Degree of protection
IP 54 per EN 60 529 / IEC 529
Liquid filling type: IP65
Socket: SUS304，External thread:
φ 63：G1/4，φ 100、φ 160：G1/2
Pressure element
＜ 100 bar: C-type tube
≥ 100 bar: Helical tube
Liquid filling: Glycerin or dry
Obturation type, dry (no liquid filled)
Internals: Stainless Steel
Dial: White Aluminium with black marks
Pointer: Black aluminium
Case: Stainless Steel, Burst disk, pressure blow out back.
Liquid filling type has a liquid filling hole which may
be open to balance the pressure
inside when the pressure scope ≤ 0.6Mpa.
Window: Laminated safety glass
