產品簡介

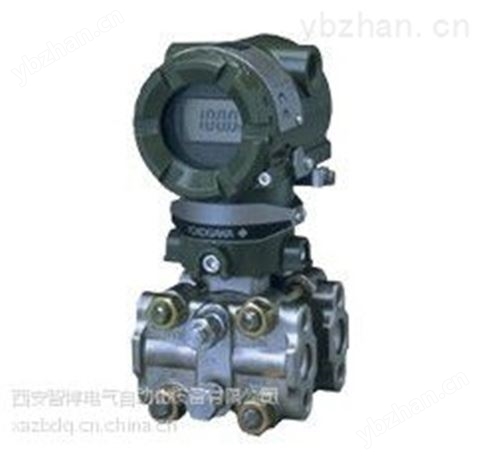

EJA差壓、壓力變送器是日本橫河電機株式會社開發的高性能智能式變送器，采用了世界進的單晶硅諧振式傳感器技術.
主要特點：除保證高精度，還實現了靜壓.溫度等環境影響極小的高性能。
可延長連續使用的高可靠性。
小型.輕量.使其不受安裝場所的限制，可自由安裝。
采用微型計算機技術，具有完整的自診斷功能和通訊功能。
開發時重點零點的穩定性，提高了維護效率。連續5年不需要調校零點。

詳細介紹

產品詳情：

作溫度：-40-60（℃）
測量范圍：0-14000（kPa）
類型：中差壓變送器
型號：110A
測量介質：氣體液體蒸汽
精度等級：0.075
品牌：YOKOGAWA/橫河
輸出信號：4-20（mA）
電源電壓：24（V）
EJA差壓、壓力變送器是日本橫河電機株式會社開發的高性能智能式變送器，采用了世界進的單晶硅諧振式傳感器技術.
主要特點：除保證高精度，還實現了靜壓.溫度等環境影響極小的高性能。
可延長連續使用的高可靠性。
小型.輕量.使其不受安裝場所的限制，可自由安裝。
采用微型計算機技術，具有完整的自診斷功能和通訊功能。
開發時重點零點的穩定性，提高了維護效率。連續5年不需要調校零點。

工作原理：由單晶硅諧振式傳感器上的兩上H形的振動梁分別將差壓、壓力信號轉換成頻率信號，送到脈沖計數器，再將兩頻率之差直接傳遞到CPU進行數據處理，經D/A轉換器轉換為與輸入信號相對應的4~20mADC的輸出信號，并在模擬信號上疊加一個BRAIN/HART數字信號進行通信。膜盒組件中內置的特性修正存貯器存貯傳感器的環境溫度、靜壓及輸入/輸出特性修正數據，經CPU運算，可使變送器獲得優良的溫度特性和靜壓特性及輸入/輸出特性。通過I/O口與外部設備（如手持智能終端BT200或275以及DCS中的帶通信功能的I/O卡）以數字通信方式傳遞據，即高頻2.4kHz(BRAIN協議)或1.2kHz(HART協議)數字信號疊加在4~20mA信號線上，在進行通訊時，頻率信號對4~20mA信號不產生任何的影響。
　　1、結構原理單晶硅諧振傳感器的核心部分，即在一單晶硅芯片上采用微電子機械加工技術（MEMS），分別在其表面的中心和邊緣作成兩個形狀、大小**的H形狀的諧振梁（H型狀諧振器有兩個振梁），且處于微型真空腔中，使其即不與充灌液接觸，又確保振動時不受空氣阻尼的影響。
　　2、諧振梁振動原理硅諧振梁處于由*磁鐵提供的磁場中，與變壓器、放大器等組成一正反饋回路，讓諧振梁在回路中產生振蕩。
　　3、受力情況當單晶硅片的上下表面受到壓力并形成壓力差時將產生形變，中心處受至壓縮力，邊緣處受到張力，因而兩個形狀振梁分別感受不同應變作用，其結果是中心諧振梁受壓縮力而頻減少，邊側諧振梁因受張力而頻率之差對應不同的壓力信號。
　　EJA優良性能 1、優良的溫度影響特性 2、優良的靜壓影響特性 3、優良的單向過壓特性
　　EJX系列產品：是采用單晶硅傳感器的高品質的電子差壓變送器，適用于液體、氣體或蒸汽的流量以及液位、密度和壓力測量?？梢酝ㄟ^內藏顯示表或BRAIN協議或HART通訊協議顯示其靜壓。還具有快速響應、通訊協議遠程設定、自診斷功能以及任選高/低壓力報警狀態輸出功能等特征?？商峁〧F現場總線型。 EJX系列標準配置具有TUV認證。除FF現場總線型外都適用于SIL2場合。

第1項：輸出信號	-D	4-20mA DC/BRAIN協議數字通訊
	-E	4-20mA DC/HART協議數字通訊
	-F	FF現場總線通訊
第2項：測量范圍（膜盒）	L	0.5-10KPa
	M	1-100KPa
	H	5-500KPa
	V	0.14-14MPa
第3項：接液件材質	S	JIS SCS14A JIS SUS316L JIS SUS316
	H	JIS SCS14A 哈氏合金C-276 JIS SUS316
	M	JIS SCS14A 蒙乃爾 JIS SUS316
	T	JIS SCS14A 鉭 JIS SUS316
	A	哈氏合金C-276 哈氏合金C-276 哈氏合金C-276
	D	哈氏合金C-276 鉭哈氏合金C-276
	B	蒙乃爾蒙乃爾蒙乃爾
第4項：過程接口	0	無過程接頭（Rc1/4內螺紋在容室法蘭上）
	1	Rc1/4內螺紋過程接頭
	2	Rc1/2內螺紋過程接頭
	3	1/4NPT內螺紋過程接頭
	4	1/2NPT內螺紋過程接頭
	5	無過程接頭（1/4NPT內螺紋在容室法蘭上）
第5項：螺栓和螺母材質	A	JIS SCM435 3.5MPa
	B	JIS SUS630 14MPa
	C	JIS SUH660 3.5MPa
第6項：安裝方式	-2	垂直配管連接，右邊高壓，上部安裝過程接頭
	-3	垂直配管連接，右邊高壓，下部安裝過程接頭
	-6	垂直配管連接，左邊高壓，上部安裝過程接頭
	-7	垂直配管連接，左邊高壓，下部安裝過程接頭
	-8	水平配管連接，右邊高壓
	-9	水平配管連接，左邊高壓
第7項：電氣接口	0	G1/2內螺紋，一個電氣接口
	2	1/2NPT內螺紋，二個電氣接口，無盲塞
	3	Pg13.5內螺紋，二個電氣接口，無盲塞
	4	M20內螺紋，二個電氣接口，無盲塞
	5	G1/2內螺紋，二個電氣接口，一個盲塞
	7	1/2NPT內螺紋，二個電氣接口，一個盲塞
	8	Pg13.5內螺紋，二個電氣接口，一個盲塞
	9	M20內螺紋，二個電氣接口，一個盲塞
第8項：內藏顯示表	D	數字顯示表
	E	數字顯示表帶測量范圍設置鈕
	N	無
第9項：安裝托架	A	JIS SECC 2”管安裝（平托形）
	B	JIS SSUS304 2”管安裝（平托形）
	C	JIS SECC 2”管安裝（L形）
	D	JIS SSUS304 2”管安裝（L形）
	N	無
