一.產品概述：

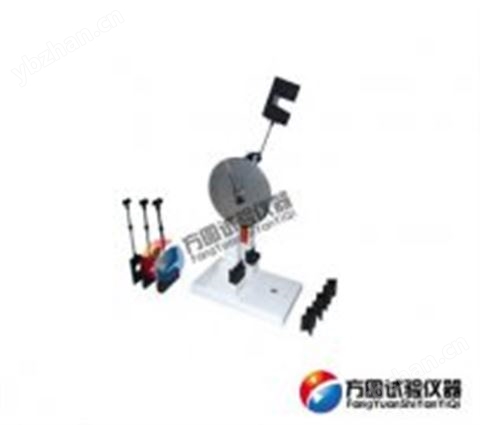

XJJ—5簡支梁沖擊試驗機和XJJ-50簡支梁沖擊試驗機均用于測定硬質塑料、纖維增強復合材料、尼龍 、玻璃鋼、陶瓷、鑄石、塑料電器絕緣材料等非金屬材料的沖擊韌性。是科研機構、大專院校、有關廠礦進行質量檢驗的常用設備。滿足GB/T 1451-2005纖維增強塑料簡支梁沖擊韌性試驗方法。
二.性能特點：
1、XJJ系列簡支梁沖擊試驗機相對于其它同類產品采用了整體鑄造機身且經時效處理（消除內應力），可保證機身不變形，避免了使用鋼板焊接機身易變形、吸收能量差、試驗誤差大、試驗反復性不好等特點。
2、方圓公司對該機的易損部位采用了優質材料或處理，如錘桿運用了滲氮處理，鉗口采用了熱處理后的軸承鋼，沖擊錘刃線切割后熱處理等等。
3、 濟南方圓提供的本機技術參數符合GB/T1043-93、ISO179-1992和JB/T8762-1998的標準的要求。是一種結構簡單、操作方便、精確度高的沖擊試驗機。
三.技術規格：
XJJ-5簡支梁沖擊試驗機的技術規格：
1、擺錘能量：1J 2J 4J 5J
2、擺錘力距：1J擺錘PL=0.516Nm 2J擺錘PL=1.031Nm 4J擺錘PL=2.062Nm 5J擺錘PL=2.578Nm
3、標度盤最小分度值：1/100
4、沖擊速度：2.9 m/s
5、擺錘預揚角:160°
6、擺軸中心到試樣中心距離：221mm
7、鉗口圓角半徑：1mm
8、沖擊刀刃夾角：30°
9、沖擊刀刃圓角半徑±：2mm
10、機底座質量大于所用最重?cái)[錘40倍且可調水平
XJJ-50簡支梁沖擊試驗機的技術規格：
1、擺錘能量：7.5J 15J 25J 50J
2、擺錘力距：7.5J擺錘PL=3.866Nm 15J擺錘PL=7.733 Nm 25J擺錘PL=12.889 Nm 50J擺錘PL=25.777 Nm
3、標度盤最小分度值：1/100
4、沖擊速度：3.8 m/s
5、擺錘預揚角:160°
6、擺軸中心到試樣中心距離：380mm
7、鉗口圓角半徑：1mm
8、沖擊刀刃夾角：30°
9、沖擊刀刃圓角半徑±：2mm
10、機底座質量大于所用最重?cái)[錘40倍且可調水平
XJJ-5/50簡支梁沖擊試驗機試樣類型、尺寸、支撐線間距離如下表：
試樣的詳細尺寸及有關要求請參閱國家標準GB/T1043硬質塑料簡支梁沖擊試驗方法
| 試樣類型 | 長度L | 寬度b | 厚度d | 支撐線間距離 |
| 1 | 80±2 | 10±0.5 | 4±0.2 | 60 |
| 2 | 50±1 | 6±0.2 | 4±0.2 | 40 |
| 3 | 120±2 | 15±0.5 | 10±0.5 | 70 |
| 4 | 125±2 | 13±0.5 | 13±0.5 | 95 |
------------------------------------------------------------------------------------------------------------------
延伸閱讀：
XJJ-50簡支梁沖擊試驗機度盤指針靈敏性差，卸荷后有中途停止現象，或者零點位置經常變動原因解決
1、齒桿上的滑輪及其道軌灰塵過多、銹蝕。此時需要卸下清洗干凈，再加少許鐘表油。
2、指針轉動軸臟，應清洗。
3、齒桿壓片和齒桿之間有接觸，應調松。
4、緩沖器回油情況不良，應加以調整或清洗。
5、測力活塞上的皮帶脫落或太松(使活塞不能勻速運轉)。
6、測力活塞在油缸內摩擦力增大或卡死現象，應用氧化鉻研磨膏對研，直至正常為止。
7、擺錘在揚起過程中有阻礙物，或者擺軸太臟或銹蝕，使指針回零變動大。
沖擊擺的選擇與安裝
簡支梁沖擊試驗機沖擊擺的選擇:根據試樣的沖擊韌性，選用適當能量的沖擊擺，其依據，試樣斷裂所吸收能量在沖擊擺總能量的10%--90%以內，試驗前在不知試樣沖擊強度的條件下，應選擇沖擊能量的沖擊擺沖擊試樣，得出試樣吸收能后，再根據以上的原則選擇沖擊擺。
簡支梁沖擊試驗機沖擊擺的安裝:更換或安裝沖擊擺時，先將沖擊擺上連接套的緊固螺軸上的定位孔，然后壓上上壓蓋，并使其與連接套對齊，同時鎖緊上連接套上緊固螺釘，擺錘的安裝到此就完成了。
試樣支座的選擇與安裝
首先將被測試的材料制成標準試樣，試樣支座:根據試樣尺寸，選擇鉗口及對中樣板(附件)，調整鉗口跨距，應使兩支承刀刃距離符合試驗要求。首先將對中樣板平行放在兩鉗口平面上，使對中樣板的兩側與支承刀刃相接觸，使沖擊擺沖擊刀刃對準中樣板的V形缺口，調整完畢旋緊鉗口螺釘。簡支梁沖擊試驗機試樣應放置在兩鉗口的上平面上，其兩側面與支承刀刃靠緊，使用帶缺口的試樣，應利用試樣缺口對中樣板，使缺口處于鉗口兩支承刀刃的中心。缺口背對沖擊刀刃?？諞_擊:空沖擊是為了檢測儀器的空沖擊能量損失，以便在沖擊試樣時，根據換算減去機械系統和空氣的阻力損失的能量。
簡支梁沖擊試驗機的保養與維修
1、XJJ-50簡支梁沖擊試驗機的搬運過程中，應將沖擊擺卸下，以免沖擊擺來回?cái)[動面使有關零件遭到破壞。
2、沖擊擺不用時應涂防銹油，并放置于附件箱中。
3、嚴禁拆卸或更換沖擊擺上面有關零件，以免沖擊擺的沖擊常數和打擊中心距發生變化。
4、使用前應檢查擺桿、擺錘等連接螺絲是否松動。
5、為保證軸承的摩擦力較小，應定期往軸孔中加高速機械油。但加油不宜過多，否則會增加摩擦力。
