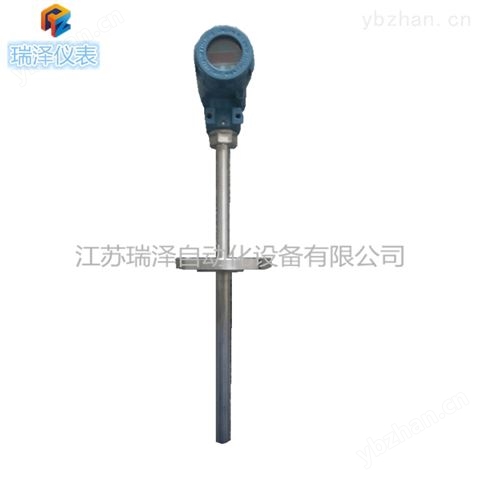

溫度變送器一體化PT100溫度傳感器 4-20ma0-5V10V 現場顯示溫變-一體化溫度變送器

返回列表頁

參考價

面議

具體成交價以合同協議為準

產品型號RZ-308T

品牌

廠商性質生產商

所在地淮安市

在線詢價收藏產品

聯系方式：吳正旭查看聯系方式

更新時間：2018-05-15 14:20:13瀏覽次數：601次

聯系我時，請告知來自儀表網

產品分類 品牌分類

  溫度儀表

全部產品列表

暫無信息

江蘇瑞澤自動化設備有限公司

經營模式：生產廠家

商鋪產品：59條

所在地區：江蘇淮安市

聯系人：吳正旭（銷售）

詢價 給他留言

產品簡介

工業用一體化溫度變送器是由:熱電偶,熱電阻,雙金屬溫度計等電子單元組成。
將溫度變送器模塊與熱電偶,熱電阻等溫度傳感器探頭相鏈接并將溫度變送器模塊安裝在接線盒內，從而形成一體化的溫度傳感器。一體化溫度傳感器一般分為熱電阻和熱電偶,雙金屬溫度計等三種。

詳細介紹

概述：

工業用一體化溫度變送器是由:熱電偶,熱電阻,雙金屬溫度計等電子單元組成。
將溫度變送器模塊與熱電偶,熱電阻等溫度傳感器探頭相鏈接并將溫度變送器模塊安裝在接線盒內，從而形成一體化的溫度傳感器。一體化溫度傳感器一般分為熱電阻和熱電偶,雙金屬溫度計等三種。

一體化溫度變送器是由基準單元、R/V轉換單元、線性電路、反接保護、限流保護、V/I轉換單元等組成。測溫?zé)犭娮栊盘栟D(zhuǎn)換放大后，再由線性電路對溫度與電阻的非線性關系進行補償，經V/I轉換電路后輸出一個與被測溫度成線性關系的4～20mA的恒流信號。

溫度變送器一般由基準源、冷端補償、放大單元、線性化處理、V/I轉換、斷偶處理、反接保護、限流保護等電路單元組成。它是將熱電偶產生的熱電勢經冷端補償放大后，再帽由線性電路消除熱電勢與溫度的非線性誤差，zui后放大轉換為4～20mA電流輸出信號。為防止熱電偶測量中由于電偶斷絲而使控溫失效造成事故，變送器中還設有斷電保護電路。當熱電偶斷絲或接解不良時，變送器會輸出zui大值（28mA）以使儀表切斷電源。

分類：

一體化溫度變送器一般可以分為三種：一種是將直流信號Vi線性的轉換成4~20mA直流電流或1~5V的直流電壓輸出的直流毫伏溫度傳感器，另兩種是分別與熱電偶和熱電租相配合的，將溫度信號t線性的轉換成統一的4~20mA直流電流信號l。和1~5V直流電壓信號V。輸出的熱電偶溫度傳感器和熱電阻溫度傳感器。

產品特色：

具有結構簡單、節省引線、輸出信號大、抗*力強、線性好、顯示儀表簡單、固體模塊抗震防潮、有反接保護和限流保護、工作可靠等優點。

工作原理：

一體化溫度變送器的輸出為統一：0-5V,0-10V,4～20mA信號；可與微機系統或其它常規儀表匹配使用。也可用戶要求做成防爆型或防火型測量儀表。
溫度變送器模塊為24V供電、二線制和三線制的一體化的溫度傳感器。

產品采用進口集成電路，將熱電阻或熱電偶的信號放大，并轉換成4-20mA的輸出電流,或0～5V的輸出電壓。其中鎧裝變送器可以直接測量氣體或液體的溫度特別適用于低溫范圍測量，克服了冷凝水對測溫所帶來的影響.

技術指標：

類別
模塊式溫變,一體化溫變
準確度
0.2%F.S 0.5%F.S
熱電偶
B、 S 、 T 、 K 、 J
熱電阻
Pt100、 Pt10 、 Cu100 、 Cu50
輸出
二線制 4-20mA DC 或者三線制 4-20mA DC
使用溫度
-25-85℃（一體化 LCD 表頭時 0-60 ℃）
溫度影響
≤0.05%/ ℃
濕度
5-95%RH
現場顯示
1/2LED 3 1/2LCD 0-等分刻度
顯示精度
0.5級指針式： 2.0 級
負載能力
< 600Ω （額定負載 250 Ω ）
防爆等級
dIIBT4、 dIIBT5 ,CT4,CT6
防護等級
IP54,IP65,IP68
液晶、數碼管、指針等多種指示功能方便現場適時監控。
現場環境溫度 >70 ℃時，變送器和現場顯示儀表可采用分離（隔離）式安裝。
