概述

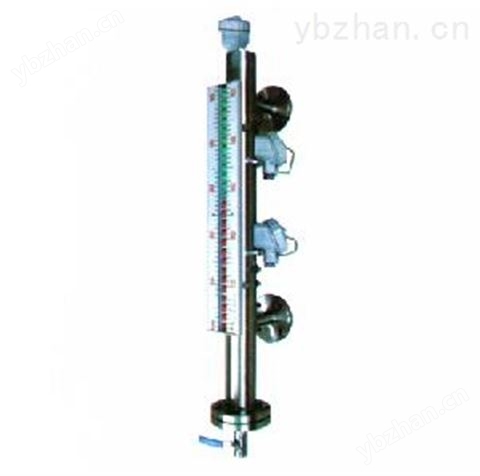

JGUHZ-25型系列磁性浮子液位計是本公司根據國內外同類型產品加以消化提高且按照原化工部頒布的磁性液位計標準HG/T21584-95研制生產的產品。JGUHZ-25型系列磁性浮子液位計由現場指示部分及其輔助裝置(液位控制開關和液位遠傳變送器)二部分組成，用戶也可以單獨選用現場指示部分。該儀表可用于各種塔、 罐、槽、球型容器和鍋爐等設備的介質液位檢測。該系列的液位計可以做到高密封，防泄漏和適用于高溫、高 壓、耐腐蝕的場合。它彌補了玻璃板(管)液位計指示清晰度差、易破裂等缺陷，且全過程測量無盲區，顯示清晰、測量范圍大。由于測量顯示部分不與介質直接接觸，所以對高溫、高壓、有毒、有害、強腐蝕介質更顯其*性。因此，它比傳統的玻璃板(管)液位計具有更高的可靠性、安全性、*性、實用性。
JGUHZ-25型系列與本公司生產的液位控制開關和液位遠傳變送裝置配套使用，可以對液位進行遠距離控制及顯示。因此它被廣泛地應用于電力、石油、化工、冶金、環保、船舶、建筑、食品等行業 生產過程中的液位測量與控制。
結構原理
液位計根據浮力原理和磁性耦合作用研制而成。當被測容器中的液位升降時，液位計本體管中的磁性浮子也隨之升降，浮子內的*磁鋼通過磁耦合傳遞到磁翻柱指示器，驅動紅、白翻柱翻轉180°，當液位上升時翻柱由白色轉變?yōu)榧t色，當液位下降時翻柱由紅色轉變?yōu)榘咨甘酒鞯募t白交界處為容器內部液位的實際高度，從而實現液位清晰的指示。
特點
●適合容器內液體介質的液位、界面的測量。除現場指示，還可配遠傳變送器、報警開關、檢測功能齊全。
●指示新穎、讀數直觀、醒目、觀察指示器的方向可根據用戶需要改變角度。
●測量范圍大，不受貯槽高度的限制。
●指示機構與被測介質*隔離，密封性好，可靠性高，使用安全。
●結構簡單、安裝方便、維護方便、耐腐蝕、無需電源、防爆。
主要技術指標
●測量范圍：300～15000mm其中側裝式：300～15000mm；頂(底)裝式：300～5000mm
●精確度：±10mm、±20mm高溫型》
●工作壓力:≤2.5MPa(普通型) ≤10.0MPa(高壓型) ≤32.0MPa(超高壓型) ≤2.5MPa(防腐型)
●介質密度：0.45～2g/cm3
●介質溫度：-40℃～+450℃
●介質粘度：≤0.4Pa·s，對于粘度大的介質或溫度低時易結晶的介質,可根據用戶要求選用加熱夾套式液位計
●環境振動:頻率≤25HZ，振幅≤0.5mm
●接口法蘭:采用化工部1997年頒布的HG20592～20635-97法蘭標準。
如用戶需要采用其他標準(如GB、ANSI、DIN)可根據用戶需要設計
結構特點及外形尺寸
側裝式
選型標記
| 結構特點 | 接液材質 | 溫度(℃) | 壓力(MPa) | 密度(g/cm3) | 外形 |
| 普通型 | 304 | 120 | 2.5 | ≥0.85 | 圖1 |
| 中高壓型 | 304 | 120 | 4.0～32 | ≥0.85 | 圖2 |
| 高溫型 | 304 | 450 | 2.5 | ≥0.85 | 圖2 |
| 耐腐型 | RPP | 100 | 1.6 | ≥0.95 | 圖3 |
| 強耐腐型 | 304襯PTFE | 120 | 2.5 | ≥0.95 | 圖4 |
| 夾套保溫型 | 304 | 120 | 2.5 | ≥0.85 | 圖5 |
| 低溫防霜型 | 304 | -40 | 2.5 | ≥0.85 | 圖1 |
| 輕比重型 | 304 | 120 | 2.5 | ≥0.45 | 圖1 |
型號、規格
| JGUHZ-25 | Y | | 液位 | 測量型式 |
| | J | | 界面 |
| | O | | 無 | 遠傳裝置 |
| LB | | 4-20mA |
| | O | | 普通型 | 防爆形式 |
| G | | 防爆型 |
| Z | | 本安型 |
| | O | | 無 | 液位控制(報警)開關 |
| S | | 上報警 |
| X | | 下報警 |
| K | | 上、下報警 |
| GS | | 數顯儀表 |
| | A | | 1Cr18Ni9Ti(321) | 接液材質 |
| B | | 0Cr18Ni9Ti(304) |
| C | | 316L |
| D | | RPP |
| E | | PVC |
| F | | 304內襯PTFE |
| | □ | | mm | 中心距 |
| | □ | | MPa | 工作壓力 |
| | □ | | g/cm3 | 介質密度 |
| | /W | 帶蒸汽夾套 | 結構特點 |
| /T1 | -40～120℃ |
| /T2 | -10～120℃ |
| /T3 | -10～250℃ |
| /T4 | -10～450℃ |
| JGUHZ-25 | □ | □ | □ | □ | □ | □ | □ | □ | □ | | |
訂貨須知
●型號、規格
●介質密度
●測量范圍
●工作壓力
●工作溫度
●材 質
