SBYC系列音叉開關是通過電晶體的諧振來引起其振動的，當受到物料阻尼作用時，振幅急劇降低且頻率和相位發生明顯變化，這些變化會被內部電子電路檢測到，經過處理后，轉換成開關信號輸出。SBYC系列音叉物位開關可以對料罐的高低位進行監測、控制和報警，適用于各種液體、粉末、顆粒狀固體。它實用簡單、運行可靠、適應性強基本上是面維護的、音叉和輸出均有工作狀態，均用發光二極管指示，可依據習慣調整狀態指示，并配有三種輸出方式（直流24V、交流110V和交流220V）和多種輸出方式（直流電流輸出型、繼電器接點輸出型、直流電壓輸出型）。所有類型均有高或低故障報警模擬和可選擇的儀表開關靈敏度。

SBYC系列音叉開關技術參數:
⑴ 介質溫度范圍：-30℃～150℃
⑵ 環境溫度：-20℃～80℃
⑶ 環境濕度：≤95%RH
⑷ 被測介質：液體、粉末或顆粒狀固體
⑸ 被測介質密度：固體≥0.1g/cm3；液體≥0.7g/cm3；
⑹ 被測固體顆粒尺寸：≤10mm
⑺ 液體粘度：＜1000mm2/S
⑻ 被測介質安息角：≥200
⑼ 壓力范圍：≤2MPa
⑽ 殼體材料：壓鑄鋁合金
⑾ 叉體材料：1Cr18Ni9Ti 316不銹鋼
(12) 防爆等級EXDIICT6
(13) 外殼防護等級：IP66
(14)連接方式：1"NPT螺紋；法蘭（用戶選定）
(15)電氣參數：
① 供電電壓：DC24V;AC220V 50HZ
② 輸出信號：繼電器輸出：8A 220V AC
(16)音叉振動頻率：300±50HZ
(17)環境振動等級：V.L.4加速度不大于1g
(18)開關信號動作時間：1—60S

SBYC系列音叉開關安裝方法
1．儀表一般為叉端向下垂直安裝、水平安裝或叉端向下傾斜安裝（物料粘附性強時，建議采用叉端向下垂直安裝）。
2．儀表不允許仰裝方式，即叉端向上的安裝方式。
3．對物料中混有塊狀或堅硬顆粒時建議采用垂直或傾斜安裝方式。
4.在安裝到設備上之前，建議用少量的介質樣品檢測校準靈敏度。例如：將儀表浸入一個安裝有介質的容器內檢測開關的可靠性。
5.實際安裝時一般又分頂部安裝（對介質進行高位監測）、側壁安裝（對介質進行高位或低位監測）、管道安裝（對料泵進行空流監測）。

音叉開關注意事項:
1.避免因物料粘結，阻止齒叉的振動。
2.結疤場合下，齒叉與罐壁之間應留足空間。
3.用于液位監測的儀表，檢測點按所需監視或控制的高度確定。
4.對于低粘度液體，音叉頭能夠自由的二和過程介質分開，就可以按上圖所示的任何位置安裝。
5.對于高粘度液體，音叉頭不能夠自由的和過程介質分開，建議只能叉端向下垂直安裝。
6.用于料位監測的儀表，對于立式圓筒容器或與之近似的容器，安裝位置不僅取決于需要監視或控制的料位高度，同時還需考慮物料的安息角和進料位置。水平安裝時，叉端宜處在距離容器內壁三分之一容器半徑處；兩叉股應在同一水平面內。垂直安裝在容器頂部時，安裝中心與容器內壁間的距離應選在容器半徑的三分之一處。儀表安裝位置應盡量避免物料流的直接沖擊或飛濺，以免引起錯誤動作及磨損，如果無法避免物料的沖擊或飛濺，可以在儀表安裝位置的上方安裝防護檐，防護檐的有效寬度應大于叉端寬度，其長度應大于儀表實際滲入料倉的尺寸。
警告！安裝使用時，不得用手抓握儀表叉股或敲擊碰彈叉股，以免叉股受力變形，甚至照成內部壓電元件損壞。
音叉物位開關日常維護與保養
1.對于正確安裝與良好工作環境中的儀表，一般是不需要維護的，但當被測物料有可能污染和粘附叉體時，應定期清理，防止粘附物沉積造成音叉工作不正常。清理時一定要注意不要磕、摔叉體，以免損壞音叉的振動部分。
2.對于表面有特氟隆處理的儀表，不得用含有堅硬雜質的擦拭物擦拭儀表表面，以免損傷經特殊處理的表面。

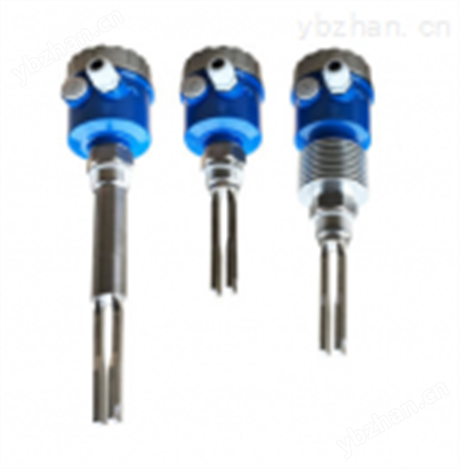

音叉開關實物圖如下：
