供應功率調整器-PAC16P

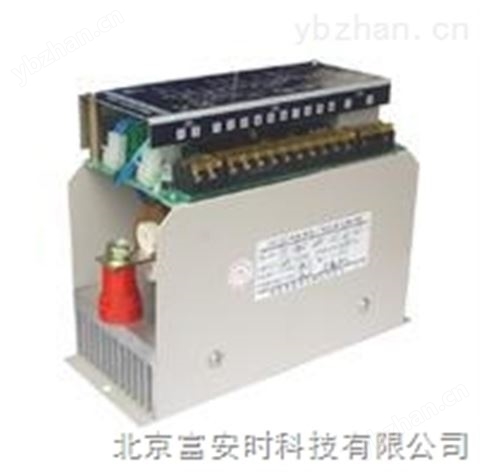

PAC16P單相電力調整器
· 控制輸入信號：4～20mA 標準信號 接收阻抗：120Ω
· 輸出分辨力：調相0.6°范圍：0～175°；調功：20ms 比例周期：4秒
· 驅動輸出：固態驅動輸出，12V可變寬度脈沖, zui大驅動電流<30mA，配調相型固態繼電器調功或調壓方式輸出。
· 純阻電流等級: 60A、90A、120A、180A、250A、300A 散熱單元：B90、B160配置見選型表
· LED燈狀態顯示:輸入信號線性指示燈，綠色。三色狀態燈: 綠色RUN運行燈; 紅色ALM報警燈；黃色閃爍STOP待機燈。
· 緩起動/緩關斷開關RS: 無電壓接點輸入, 閉合（ON）: 固定10秒緩關斷；開路（OFF）:緩起動， 0.2～120秒時間可
調。
· 運行過程中急停: 運行中過流、超溫時，急停。保護動作時間不大于一個電源周期20ms
· 散熱器超溫保護：無電壓接點溫度開關 閉合：<70℃ 開路: 超溫 解除:故障排除后,按起停開關復 位或重新上電。
· 電源電壓(兼同步)：電壓220VA或380VAC±10%，頻率50HZ（60HZ定貨申明）功耗3W保險規格0.5A
· 報警繼電器：一組常開接點（純阻1A 250VAC） 報警類型：過電流、散熱器超溫。
· 選件一: 用戶USER外部開關。（無電壓接點）閉合 (OFF)：調壓； 開路(ON)：調功?！?br>
· 選件二: XCT2型單相電流變換器。配0～50A、0～100A或0～150A AC互感器，實現過電流保護和zui大電流限制。
· 調壓的CTzui大電流限制: 外接10K電位器，調整范圍20%～
· 過電流保護: 內部電位器P2調整。動作時間：<20ms
· 選件三: 希曼頓SW-1A晶閘管功率擴展板，驅動>300A反并聯單向晶閘管。
· 選件四: 希曼頓F85增容風機，功率24W。
PAC16P單相電力調整器主要用途、特點及有關負載的控制策略
· 功率調整器是用來對交流電源進行連續調壓的裝置，廣泛應用于工業各領域的電壓調節適用于調溫、整流、電機調速、燈光調節及對一些感性負載的控制等尤其在電加熱行業有著廣泛的應用.
1. 變壓器控制:變壓器的設計容量不足的現象是，造成當電流增加到一定程度時變壓器飽合，導致電流劇增、波形嚴重畸變、出現怪聲，需重新設計變壓器。此外，實際應用中采用zui大電流限制，可解決線性或變阻負載的某一溫度段的電流突增，造成變壓器過流。
2．電感中電流滯后，造成負載電流在窄脈沖觸發時間內不能到達使晶閘管保持有效開通的擎駐電流、因而觸發不可靠。采用脈寬可變直流觸發技術，加大阻容吸收數值和在變壓器原邊并聯阻性假負載，才能確?？煽坑|發。
3．采用中心門極晶閘管，具有開通速度快、di/dt和dv/dt高、熱穩定性好、抗*力強等優點。
4．運行過程中瞬間斷電后又上電等，造成變壓器中磁通極性與剩磁極性的“撞車"，產生危害 性沖擊電壓、電流。尤其是變壓器，必須采用上電緩起動逐步順磁，緩關斷逐步衰減磁場
5. 純金屬類：硅鉬、鉬絲、鎢、白金、石墨等負載冷態電阻小，低、中溫段需限壓和限流；隨著溫度增高，電阻按線性增大，在高溫段反而需增加負載電壓。PAD16的電流限制功能，可解決此類問題。此外，帶有多組PID和調節輸出限幅的儀表，也可控制負載電流。例如：島電的FP93、FP21、SR253等可設計低、中、高溫區的調節輸出限制，SR50系列具有調節輸出線性限 幅,輸出能自動跟隨儀表的設定值線性增加。
6．硅碳棒: 一般采用 >1分鐘或更長時間的緩起動和電流限制，避開在800℃附近負阻的沖擊電流（新棒更加明顯）
7．恒阻（指冷熱阻變化小的負載）：控制較簡單，可采用調功方式，克服調壓方式功率因數低 污染電網的缺點。周波過零調功，負載電流以全正弦波為單位均勻分布，多臺運行時，總動力電流相對均衡（避免了周期過零方式電流集中），改善爐 溫均勻性，避免了電流表撞針，重要的是：提高了電源利用率和避免電力設備增容，節電效果明顯。
8. 調壓/調功一體化技術：調壓方式具有負載電流沖擊小、適合變壓器控制等特點，但不可避免帶來電源污染和降低電網功率因數。過零調功方式避免了調壓方式的不足，但無法限制電流負載沖擊電流較大。PAD16的USER用戶功能提供兩者結合
安裝及使用須知
·使用前請認真閱讀本說明書，嚴格按要求接線使用。
·壁掛式結構，垂直安裝在通風良好、不受日光直射或熱輻射并無腐蝕性、無可燃性物質的環境中。
·工作電流 >30A時,需采用強制風冷。高溫高濕以及海拔大于1000米，應降額使用。
·裝置過熱、過流保護后，需排除故障后再送電運行。
·在使用過程中若發生過流現象，應首先檢查負載有無短路等故障。
·工作環境溫度：0℃～+50℃ 通風良好的位置。工作環境相對濕度：< 90%。
·負載過流保護：一般地說，過流保護不能*避免負載短路造成的設備損壞,不能代替快速熔斷器。
·負載短路保護：需外配快速熔斷器（RS0）作為短路保護，一般按額定負載電流的1.5倍選擇
·裝箱清單表：PAD16整機一臺, 10K 電位器（含刻度盤）兩套, 說明書 1 份
PAC16選型表
1.控制板 PAC16- | 單相調壓板 輸入：4~20mA；鎖相環同步電路：50HZ；調節分辨力：0.2。調壓/20ms（調功）；單相電源220VAC/380VAC 50HZ（定貨聲明） 緩起時間0.2~120秒可調；緩關斷時間10秒；1A/250V報警接點輸出 |
2.電源類型 | 22- | 控制板220V AC 50HZ電源 |
38- | 控制板380V AC 50HZ電源 |
3.散熱單元 自然散熱下的參考電流 B90 50A B160 100A | B90- 鋁型材 | 長：220寬：92 高：170；安裝孔距：210×90 2孔 ф6，70℃常閉溫度開關1個；阻容吸收器1個；銅排和端子各2個；自然散熱 |
B160- 鋁型材 | 長：244寬：128 高：200 安裝孔距：220×110 4孔 ф9， 70℃常閉溫度開關1個；阻容吸收器1個；銅排和端子各2個；自然散熱 |
強制風冷 B375 250A | B375- 鋁型材 | 長：375寬：128 高：235 安裝孔距：355×90 4孔 ф6；70℃常閉溫度開關1個；阻容吸收器1個；銅排和端子各2個；單風機（抽風式風冷） |
4.配套調相型SSR 電流:括弧內參數分別為 有效值和平均值電流。 |
|
|
|
|
|
|
|
|
200- | H3200P (200A/100A) |
220- | H3220P (220A/110A) |
250- | H3250P (250A/120A) |
300- | H3300P (300A/150A) |
340- | H3340P (340A/170A) |
400- | H3400P (400A/200A) |
500- | H3500P (500A/250A) |
5.選件：負載電流檢測，用于過流保護及電流限制（更適用變壓器） | N- | 無 |
C- | 有 |
6.選件：用戶外部開關的調壓/調功轉換 說明：一般先緩起調壓，穩定后改成純阻調功或特殊的感性調功，提高功率因數。 | 0- | 無 |
P- | 調壓或調功的周波或PWM工作方式 |
T- | 特殊的帶緩起緩關感性負載調功 |
7．選件：增容風機F85 （提高B90的散熱能力，可用于50~120A負載） | N- | 無 |
F- | 含增容風機及配套支架 |
8.主機用鋁彩化裝飾銘牌 | 1 | 尺寸180′70′34 2孔F3.5 |
9.組裝調試費/包裝費 | 1 |
|
|
|
|
|
|
|
|
|
|
|
|
二．訂貨需聲明的內容
1.負載類型 2.負載電源電壓 3.SSR工作電流 4.散熱條件 5.特殊要求
定貨例：PAC16 -22 -B90 - 200 -C -P -F -11
控制板 220V電源 –散熱單元 -模塊H3200P -帶電流轉換 -周波/PWM -風機 -組裝
說明：1.用戶定義調功方式時，若有特殊要求需定貨時另加聲明。
