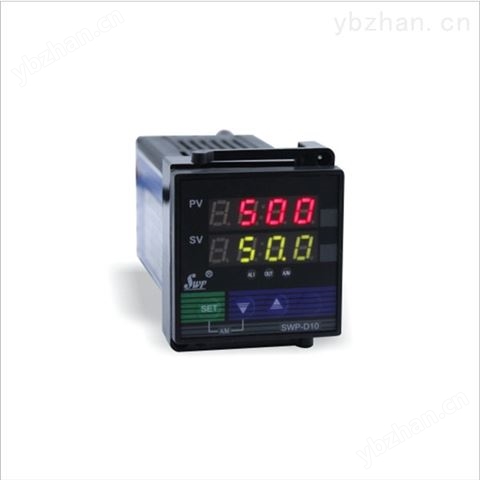

SWP-PID自整定控制儀/PID光柱顯示控制儀 溫度記錄儀

返回列表頁
參  考  價面議
具體成交價以合同協議為準

產品型號

品       牌

廠商性質經銷商

所  在  地

聯系方式:趙慧薇查看聯系方式

更新時間:2023-07-28 09:46:12瀏覽次數:352次

聯系我時,請告知來自 儀表網

經營模式:經銷商

商鋪產品:102條

所在地區:天津天津市

聯系人:趙慧薇 (網絡客服)

產品簡介

SWP-LED系列PID自整定控制儀/PID光柱顯示控制儀適用于需要進行高精度測量控制的系統,可根據被控對象自動演算出PID控制參數。該儀表集數字儀表與模擬儀表于一體,可對溫度、壓力、液位、速度等測量信號進行數字量顯示控制(高亮度LED數碼顯示)及相對模擬量顯示(光柱顯示),使測量值的顯示更為清晰直觀,并可選擇雙光柱顯示。

詳細介紹

技術參數

規格

說明

使用
環境

環境溫度

0~50℃

相對濕度

≤85RH 避免強腐蝕氣體

供電電壓

常規型 AC220V+10-15%(50Hz±2Hz)
特殊型 AC85~260V——開關電源 DC24V ±2V——開關電源

功耗

≤6W

輸入
信號

模擬量

熱電偶:標準熱電偶——B、S、K、E、J、T、WRe3-25等

電阻:標準熱電阻——Pt10、Pt100.1、Cu50、Cu100 等遠傳壓力電阻等

電流:0~10mA、4~20mA、0~20mA等——輸入阻抗≤250Ω

電壓:0~5V、1~5V、mV等——輸入阻抗≥250KΩ

開關量

脈沖信號:波形——矩形、正弦或三角波
輻度——大于4V(或根據用戶要求任定)
范圍——0~10KHz(或根據用戶要求任定)

接點信號:電接點輸入信號

輸出
信號

模擬量輸出

DC 0~10mA(負載電阻≤750Ω) DC 4~20mA(負載電阻≤500Ω)
DC 0~5V(負載電阻≥250KΩ) DC 1~5V(負載電阻≥250KΩ)

開關量輸出

繼電器控制輸出-繼電器ON/OFF帶回差。AC 220V/3A DC 24V/5A(阻性負載)
可控硅控制輸出-SCR(可控硅過零觸發脈沖)輸出,0.5A/400V
固態繼電器輸出-SSR(固態繼電器控制信號)輸出,6~24V/30mA(電壓不可調)
雙向可控硅輸出-SOT可控硅輸出,5A/400V

通訊輸出

接口方式——標準串行雙向通訊接口 RS-485、 RS-232 C、RS-422等
波特率——300~9600bps 儀表內部自由設定

饋電輸出

DC 24V 負載≤30mA

測量精度

±0.2%FS±1字或±0.5%FS±1字

分辨率

±1字

測量范圍

-1999~9999字

顯示方式

-1999~9999字測量值顯示 -1999~9999字設定值顯示 發光二級管工作狀態顯示

方式

控制/報警方式為帶回差上限或下限報警(用戶可自由設定)

控制精度

±1字

溫度補償

0~50℃數字式溫度自動補償

打印控制

可選擇直接配接各型串打印機(如LQ-300K,TPuP系列微打等),打印接口為RS-232C

打印精度

同儀表精度

參數設定

面板輕觸式按鍵設定 、參數設定值斷電后保存、參數設定值密碼鎖定

保護方式

輸入回路斷線報警(熱電偶或電阻輸入時)、斷電器輸出狀態LED指示、輸入超/欠量程報警、
電源欠壓自動復位、工作異常自動復位(Watch Dog)

★特殊技術參數

規格

說 明

控制輸出方式

PWM輸出,正、反轉控制輸出,電壓/電流輸出

設定/顯示精度

±0.5% FS±1 位數max.設定值與顯示值匹配,無相對誤差

比例范圍

0.0%-100.0%(單位:0.1%)

積分(復位)時間

0-9,999s(單位:1s)

微分(比率)時間

0-9,999s(單位:1s)

控制周期

1-250s(單位:1s)

采樣周期

0.5s



型譜表

★SWP-LED系列PID參數自整定控制儀型譜表

型 號

代 碼

說 明

SWP-N

□□

-□

-□□

-□

-□

-□

新一代PID自整定控制儀

外形特征

D
S





















橫式顯示
豎式顯示

外形尺寸

1
4
7
8
9



















48×48mm
96×48mm(橫式),48×96mm(豎式)
72×72mm
160×80mm(橫式),80×160mm(豎式)
96×96mm

控制作用

05

















PID自整定控制

通訊方式

0
2
4
8
9















無通訊
通訊接口為RS-232C
通訊接口為RS-422
通訊接口為RS-485
通訊接口特殊規格

控制輸出方式













參見 “控制輸出方式”

變送輸出方式











參見 “變送輸出方式

輸入類型

□□









參見 “輸入類型”

報警方式

N
H
L







無報警(可省略)
上限控制
下限控制

第二報警方式





參加“報警方式”

饋電輸出

P



DC24V饋電輸出

供電方式

W
T

DC24V供電
AC85-260V供電(開關電源)
AC220V供電(線性電源, 可省略)

★SWP-LED系列PID光柱顯示控制儀與型譜表

型 號

代 碼

說 明

SWP-N

T□

□□

-□

-□□

-□

-□

-□

-□

新一代光柱PID顯示控制儀

外形尺寸

8





















160×80mm(橫式),80×160mm(豎式)

控制作用

05



















PID自整定控制

通訊方式

0
2
4
8
9

















無通訊
通訊接口為RS-232C
通訊接口為RS-422
通訊接口為RS-485
通訊接口特殊規格

控制輸出方式















參見 “控制輸出方式”

變送輸出方式













參見 “變送輸出方式

輸入類型

□□











參見 “輸入類型”

報警方式

N
H
L









無報警(可省略)
上限控制
下限控制

第二報警方式







參加“報警方式”

饋電輸出

P





DC24V饋電輸出

供電方式

W
T



DC24V供電
AC85-260V供電(開關電源)
AC220V供電(線性電源, 可省略)

外形特征

X

橫式顯示
豎式顯示

★通訊方式:

代 碼

0

2

3

4

8

9

通訊方式

無通訊

RS-232

打印口

RS-422

RS-485

特殊規格

★通訊協議:出廠時采用SWP通訊協議。

用戶有訂購特殊的通訊協議請?jiān)谟嗀洉r(shí)注明。

選用打印口的儀表,有部分儀表無法滿足打印功能,訂貨時選用功能上能夠滿足其要求的儀表代替。

★控制輸出方式:

選型代碼

0

1

2

3

4

5

6

7

8

9

輸出方式

無輸出

繼電器

4~20mA

0~10mA

1~5V

0~5V

SCR輸出

SSR輸出

特殊規格

SOT輸出

SCR-可控硅過零觸發脈沖輸出 SSR-固態繼電器控制輸出 SOT-雙向可控硅輸出

★變送輸出方式:

選型代碼

0

2

3

4

5

8

輸出方式

無輸出

4~20mA

0~10mA

1~5V

0~5V

特殊規格

★ 輸入類型:

代碼

輸入類型

測量范圍

代碼

輸入類型

測量范圍

代碼

輸入類型

測量范圍

01

B

400~1800℃

09

Pt100.1

-199.9~320.0℃

17

30~350Ω

-1999~9999 d

02

S

0~1600℃

10

Cu50

-50.0~150.0℃

18

特殊規格

用戶待定

03

K

0~1300℃

11

Cu100

-50.0~150.0℃

19

4~20mA開方

-1999~9999 d

04

E

0~1000℃

12

4~20mA

-1999~9999 d

20

0~10mA開方

-1999~9999 d

05

T

-199.9~320.0℃

13

0~10mA

-1999~9999 d

21

1~5V開方

-1999~9999 d

06

J

0~1200℃

14

1~5V

-1999~9999 d

22

0~5V開方

-1999~9999 d

07

WRe3~25

0~2300℃

15

0~5V

-1999~9999 d

23

可切換輸入



08

Pt100

-200~650℃

16

0~20mA

-1999~9999 d







★注:切換輸入只需設定儀表二級參數,詳細情況見“使用說明書”。

★報警方式:

代 碼

N

H

L

G

A

D

報警方式

無報警(可省略)

上限報警

下限報警

偏差內報警

偏差外報警

LBA報警

★D105報警輸出只有一個

★控制輸出為PID控制,變送輸出為測量值對應的變送輸出。

★同種分度號,選型代碼和儀表編程代碼不同,在義表設定時請注意。
