產品簡介

HS PA20-Ae（bolt）超聲波相控陣檢測儀是一款基于相控陣導波檢測技術的螺栓專用檢測設備，能夠?qū)崿F(xiàn)多規格緊固螺栓的在役檢測，在現有相控陣常用功能上新增了螺栓結構3D模擬功能，能夠?qū)崟r顯示檢測結果。

詳細介紹

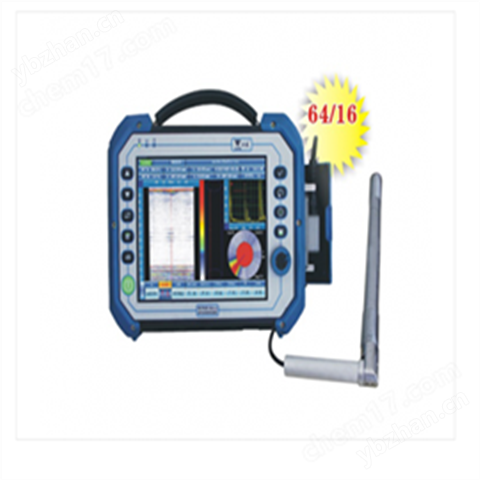

超聲波相控陣檢測儀HSPA20-Ae（bolt）

產品概述

HSPA20-Ae（bolt）：是一款基于相控陣導波檢測技術的螺栓專用檢測設備，能夠?qū)崿F(xiàn)多規格緊固螺栓的在役檢測，在現有相控陣常用功能上新增了螺栓結構3D模擬功能，能夠?qū)崟r顯示檢測結果。

功能特點

1、16通道并行數模轉換，實時相位控制

2、全程動態聚焦，聚焦性能更好

3、全新流程化操作模式，易學易用，圖像輕松掃

4、具備高度閘門、聲程閘門自動報警功能，缺陷判別更快捷

5、具備螺栓3D模型顯示功能

6、屏幕一鍵截圖和報表功能

7、高達60Hz顯示刷新率，圖形動態效果更佳

超聲波相控陣檢測儀HSPA20-Ae（bolt）技術參數：

通道數	16/64	刷新率	60Hz	增益范圍/步進	80dB/0.1dB
系統帶寬	0.5MHz-15MHz(-3dB)	延遲精度	2.5ns	數字增益	0dB-24dB
采樣頻率/位數	100MHz/8bit	檢波方式	全檢波、正檢波、負檢波、射頻	DAC	16點
采樣深度	8192	發射延遲范圍	0us-20us	TCG	16點
數字平滑平均	8	發射電壓	50V-150V	聚焦模式	動態聚焦
S掃線數	256	脈沖寬度	30ns-500ns（步進10ns）	掃查圖像	A/C/D/S/L/3D
重復頻率	1.0KHz-5.0KHz	脈沖激發方式	負方波

TOFD參數：

發射電壓	50V-300V	采樣頻率/位數	100MHz/10bit	重復頻率	100Hz-800Hz
通道數	2對TOFD（2發2收）	數字采樣點	1024	刷新率	60Hz
系統帶寬	0.5MHz-15MHz(-3dB)	數字平均	8	檢波方式	全檢波,正檢波,負檢波,射頻

儀器參數

整機尺寸	250×180×75(mm)	屏幕分辨率	800X600	報警器	聲光報警
整機重量	2.7Kg	數據存儲	64GB	供電方式	DC15V/Bat11.1V
機殼材質	塑料	擴展接口	USB2.0×2,VGA	續航時間	連續工作7小時以上(鋰電池供電)
屏幕尺寸	8.4''	編碼器接口	2個	工作溫度	(-10-40)℃（參考值）
