概述

Z11不銹鋼內螺紋絲口閘閥閥體阻力小,密封面受介質的忡刷和侵蝕小。開閉較省力。介質流向不受限制 ,不擾流、不降低壓力。形體簡單,結構長度短，制造工藝性好，適用范圍廣。絲口閘閥就是閥門兩端自帶絲口，有外絲和內絲之分，和管道連接安裝時，連接部分需用活接頭或直接頭把管子上的絲口和閥門的絲口連接。

特點

• Z11不銹鋼內螺紋閘閥液體阻力小，密封面受介質的沖刷和侵蝕小。
• 開閉省力。
• 介質流向不受限制，不擾流、不降壓力。
• 形體簡單，結構長度短，制造工藝性好，適用范圍廣。

應用規范

• 公稱壓力：2.5MPa
• 適用溫度范圍：-20~232℃~350℃
• 適用介質：水、油、氣及某些腐蝕性液體（W.O.G）
• 螺紋類型：G·NPT.BSPT.BSP.DIN259/2999

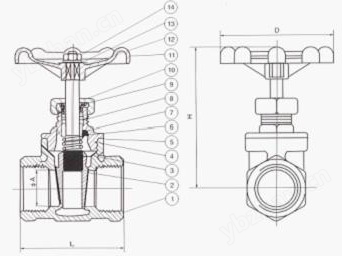

結構示意圖

主要零件材料

主要連接尺寸及重量

安裝與維護應注意以下事項

1. 手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞；
2. 雙閘板閘閥應垂直安裝（即閥桿處于垂直位置 , 手輪在頂部 ）；
3. 帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力 ）；
4. 帶傳動機構的閘閥，按產品使用說明書的規定安裝；
5. 如果閥門經常開關使用 , 每月至少潤滑一次；
