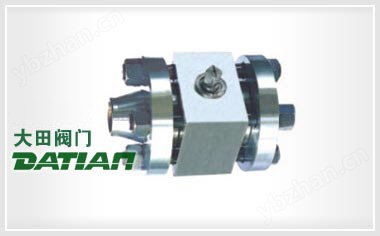

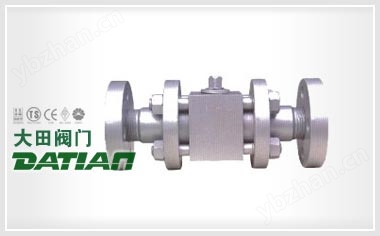

高壓球閥概述

高壓對焊球閥主要適用于火力電站各種系統的管路上，切斷或接通管路介質。適用介質：水、蒸氣等非腐蝕性介質。高壓對焊球閥與其他球閥產品相比的特點是的自密封設計，壓力越高，密封越可靠。由于性能技術特性、工況的特殊使產品也形成了其他產品所替代不了的特點。

高壓球閥特點

高壓對焊球閥所有部件均為鍛件。
采用下裝式閥桿，設置倒密封結構，確保填料處可靠密封及防止閥桿脫出。
采用鑲嵌式閥座。閥座背后設置O型圈，確保介質不外漏。

高壓球閥應用規范

公稱壓力：16-32MPa
適用溫度：-20～232℃～350℃
適用介質：水、油、氣及某些腐蝕性液體(W.O.G)
焊接類型：對焊（BW）、承插焊（SW）

高壓球閥主要零件材料

適用介質 Suitablemedium	型號 Type	閥體 Body	球體、閥桿 Ball, Stem	手柄 Handend	密封圈 Gasket	墊片、填料 Shim,Packing
水、蒸汽、油品Water,steam, oil	Q61N-16/320C Q661N-160/320C	A105、45	1Cr18/1Cr18Ni9Ti	鑄鐵WCB	聚四氟乙稀PTFE增強聚四氟乙烯VUILUK PTFE 對位聚苯PPL	聚四氟乙烯PTFE對位聚苯PPL
硝酸類 Nitric Acid	Q61N-16/320P Q661N-160/320P	304/1Cr18Ni9Ti	304/1Cr18Ni9Ti
醋酸類 Acetic Acid	Q61N-16/320R Q661N-160/320R	316/1Cr18Ni12Mo2TI	316/Cr18Ni12Mo2Ti

高壓球閥主要尺寸

型號 Type	公稱通徑 Nominal diameter	尺寸 Dimensions
型號 Type	公稱通徑 Nominal diameter	L	L1	D	D1	H	L0
Q61F N-160 Q661F N-160	10	150	60	90	18	68	220
	15	170	70	100	23	62	220
	20	191	81	110	29	75	250
	25	205	985	115	36	80	250
	32	230	110	150	43	96	300
	40	260	120	170	49	111	400
	50	330	140	200	61	128	400
	65	360	150	220	80	180	500
	80	380	160	270	105	200	600
	100	430	188	320	118	245	800

型號 Type	公稱通徑 Nominal diameter	尺寸Dimensions						氣動裝置
型號 Type	公稱通徑 Nominal diameter	L	L1	D	D1	H	L0	氣動裝置
Q661F N-160 Q661F N-320	10	150	60	90	18	211	255	QD60
	15	170	70	100	23	293	348	QD100
	20	191	81	110	29	297	348	QD100
	25	205	95	115	36	303	348	QD100
	32	230	110	150	43	456	520	QD150
	40	260	120	170	49	463	520	QD150
	50	330	140	200	61	478	520	QD150
	65	360	150	225	80	180	500	-
	80	380	160	270	105	200	600	-
	100	430	188	320	118	245	800	-

不銹鋼高壓球閥發展及工作原理

高壓球閥問世于20世紀50年代，隨著發展，生產工藝及產品結構的的不斷改進（尤其是在不銹鋼系列），也隨著不同行業對球閥的要求不斷上升。在短短的40年時間里，已迅速發展成為一種主流的不銹鋼閥類。在西方國家工業發達的國家，不銹鋼高壓球閥的使用正在逐年不斷的上升，在我國，球閥被廣泛的應用在石油煉制、長輸管線、化工、造紙、制藥、水利、電力、市政、鋼鐵等行業，在國民經濟中占有舉足輕重的地位。高壓球閥（不銹鋼高壓球閥）主要用于截斷或接通管路中的介質，亦可用于流體的調節與控制，其中硬密封V型球閥其V型球芯與堆焊硬質合金的金屬閥座之間具有很強的剪切力，特別適用于含纖維、微小固體顆料等介質。而多通球閥在管道上不僅可靈活控制介質的合流、分流、及流向的切換，同時也可關閉任一通道而使另外兩個通道相連。本類閥門在管道中一般應當水平安裝。
