利德國產激光對中儀替代進口高精度0.01mm,利德NIEDOXLASER系列激光對中儀安裝過程同軸度檢測和LASER05是一款智能設備調整指導設備，通過任意三點測出同軸度參數，根據測試結果自動計算出調整參數，指導施工人員進行安裝調整，保證設備安裝精度，確

保設備安全運行。

技術參數：

對中說明：

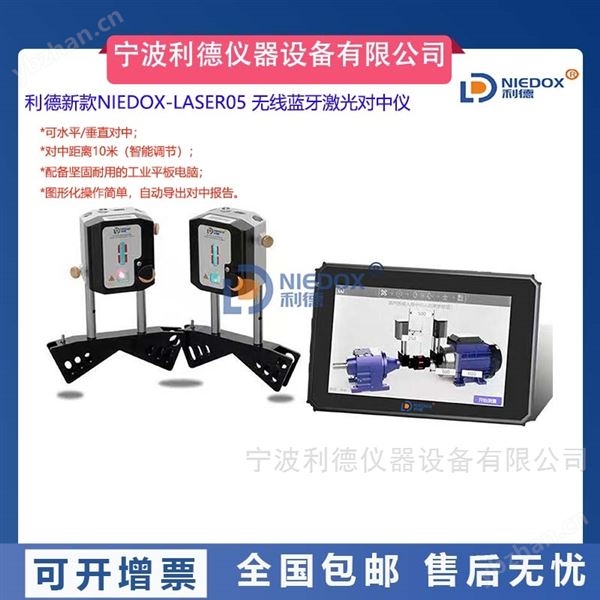

1、激光頭固定 通過鏈條+V 型安裝支架或者磁吸支架將測量單元固定在軸上。將 S 單元 固定在基準端（一般為齒輪箱、泵等，調整過程中固定不動），將 M 單元固定在 調整端（一般為電機等動力設備，調整過程中通過調節底腳高低和左右位置實現 對中調整），各測量單元有字母標識的面朝上。

2、數據歸零 按下電源開關，打開激光頭電源，分別旋轉 S、M 端的激光調節旋鈕，使得 各自的激光都照射到對向激光頭零點位置處，觀察各自的顯示屏上顯示的位置數 值，位移盡量調節位移數據在 0 附近，不是必須。

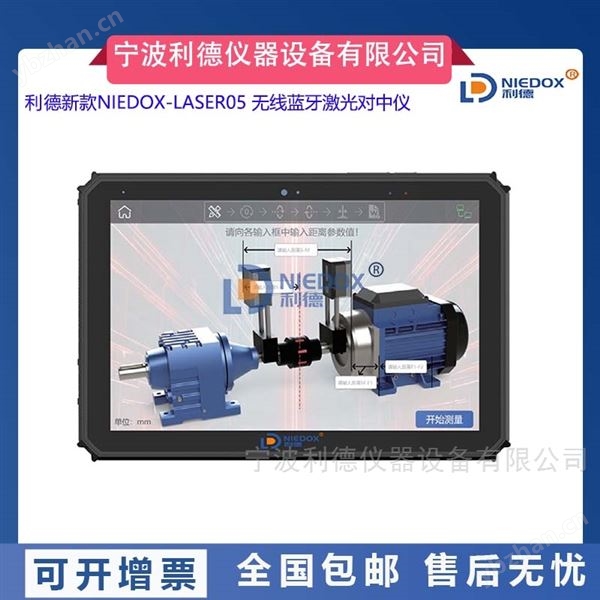

垂直調整：旋轉待對中軸，使得激光頭顯示角度小于等于±75°（建議條件 允許時，盡量將角度歸零）按照圖示調整指示進行加減墊片操作，使得位移和開 角偏差接近于 0。 水平調整：旋轉待對中軸，使得激光頭顯示角度大于等于±25°（建議條件 允許時，盡量將角度調整至±90°）按照圖示調整指示方向進行上下調整，使得 位移和開角偏差接近于 0。 調整完成后，點擊重新測量，重復上述步驟，直至垂直和水品偏差均在要求 范圍內。 *水平方向上下調整指示定義：該指示方向為從上空俯瞰調節機組，固定端 （齒輪箱、泵等）在左側、調節端（電機、馬達等）在右側。

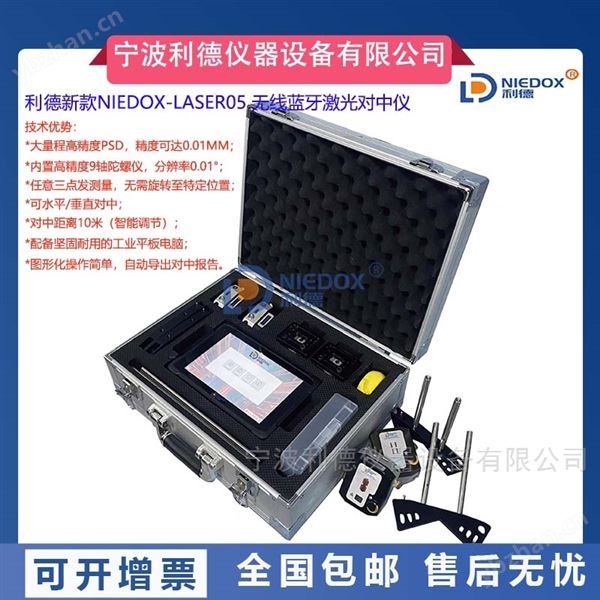

利德國產激光對中儀替代進口高精度0.01mm裝箱清單 序號 名稱 單位 數量 1 顯示單元(平板) 臺 1 2 激光頭S/M端 對 1 3 V 型安裝支架 對 1 4 磁吸安裝支架 對 1 5 安裝鏈條 套 2 6 延長導桿 套 2 7 充電器 個 1 8 合格證 份 1 9 裝箱清單 只 1 2、 可選配擴展多種夾具形式,支持偏移支架、磁吸底座、滑動支架等方式使用
