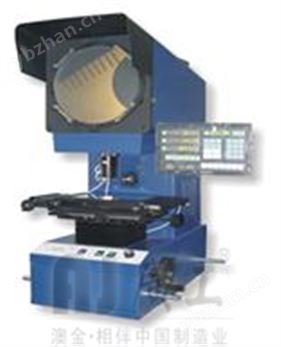

JT12Bφ300輪廓投影儀 NF-2010數字輪廓投影儀
一、JT12Bφ300輪廓投影儀
JT12Bφ300輪廓投影儀的特點及用途：
JT12B Φ300輪廓投影儀適用于小零件輪廓快速測量；采用現代造型設計，結構緊湊，操作方便；采用非球面聚光照明，視場明亮均勻，圖像清晰；采用強力排熱系統，散熱效果好，性能穩定；采用長壽命照明光源。
輪廓投影儀能高效地檢測各種形狀復雜工件的輪廓和表面形狀。例如：樣板、沖壓件、凸輪、螺紋、齒輪、成形銼刀、絲攻等各種刀具、工具和零件，該儀器廣泛地應用于機械制造業，儀器儀表和鐘表行業有關廠礦的計量室和車間，
JT12Bφ300輪廓投影儀規格參數：
1、投影屏 投影屏尺寸φ300
投影屏旋轉范圍0°～360°
2、物鏡： 放大倍率 10× 20×（選購） 50×（選購） 100×（選購）
物方線視場 φ30mm φ15mm φ6mm φ3mm
物方工作距離 75.2mm 69.6mm 27.0mm 26.2mm
放大倍率誤差：0.08%
3、 工作臺
X坐標行程0～50mm 分劃值0.01mm
Y坐標行程0～50mm 分劃值0.01mm
Z坐標行程0～60mm （調焦行程）
圓工作臺旋轉范圍： 0°～360°
圓工作臺旋轉分劃值：1°
游標分劃值： 2′
X、Y 坐標示值準確度（4+40L）μm
其中L為測量長度，單位：m
旋轉角度準確度：6′
4、 照明光源：透射照明12v 100w鹵鎢燈
反射照明24v 150w鹵鎢燈
5、 外形尺寸（長×寬×高）： 480×780×1150mm
6、 儀器重量：110kg
二、NF-2010數字輪廓投影儀
NF-2010數字輪廓投影儀的技術指標：
投影屏 投影屏有效直徑：￠300mm,使用范圍﹥￠300（內刻米線）
投影屏旋轉角度范圍： 0-360°
旋轉角度數顯解析度： 0.01 或者1′
物 鏡 放大倍數： 10×（） 20×（選） 50×（選） 100×（選）
物方線視場： ￠30 ￠15 ￠6 ￠3
物方工作距離： 78.33 44.09 27.63 23.60
工作臺：
金屬臺面尺寸 356×206mm
玻璃臺面尺寸 262×154mm
×、Y移動行程 200×100mm
Z座標行程 90mm
最小顯示值 0.001mm(數字顯示）
數據處理器 SDS8-3Z多功能數據處理器
儀器照明 透射與反射照明光源均為24V/150W鹵鎢燈
儀器精度 （3+L/50）um
外形尺寸 720×390×1100mm
重量 125Kg
儀器電源 110V/220V 開關電源 50/60HZ
選配配件 同心圓角度片、回轉工作臺
三、TP-3001輪廓投影儀
1、TP-3001輪廓投影儀的簡單說明：
TP-3001輪廓投影儀是光、機、電一體化的精密高效測量儀器。廣泛應用于機械、儀表、電子、輕工等行業、院校、研究所以及計量檢定部門。本儀器能高效率地檢測各種形狀復雜工件的輪廓尺寸和表面形狀，如樣板、沖壓件凸輪、螺紋、齒輪、成型銑刀等。
2、TP-3001輪廓投影儀的特點：
輪廓投影儀光學系統品質優良，物鏡成像清晰，放大倍率準確；在透射光照明下，輪廓、表面誤差小于0.08%；工作臺測量范圍大，精度高；采用高亮度鹵素燈泡；儀器具有公/英制轉換、相對/坐標轉換、坐標零點設置以及坐標值二等分等功能。
3、TP-3001輪廓投影儀的技術參數：
技術規格
光學系統：
輪廓放大精度： 0.08%
表面放大精度： 0.08%
透鏡放大倍數： 10～100倍
投影屏尺寸： 有效尺寸φ306mm
投影屏旋轉范圍：0～360度
角度數顯分辨率：1'或0.01度
光源： 24V,150W鹵素燈
工作臺
測量范圍： 150×50mm
工作臺尺寸： 340×150mm
分辨率： 0.01mm
主機
接口： RS232接口
電源： 100～120V/200～240V， 50～60Hz，350W
重量： 100kg
