ZMAS型高壓單座角型調節閥

返回列表頁

參考價

面議

具體成交價以合同協議為準

產品型號ZMAS

品牌

廠商性質經銷商

所在地上海

在線詢價收藏產品

聯系方式：陳小濤查看聯系方式

更新時間：2025-08-10 08:52:32瀏覽次數：21次

聯系我時，請告知來自儀表網

產品分類 品牌分類

  中國臺灣317閥門

全部產品列表

暫無信息

上海凱祥閥門有限公司

經營模式：經銷商

商鋪產品：818條

所在地區：上海

聯系人：陳小濤（經理）

詢價 給他留言

產品簡介

產品說明：一、概述：ZMAS精小型氣動薄膜角形單座調節閥采用頂部導向結構，配用多彈簧執行機構，具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優點

詳細介紹

產品說明：

一、概述：

ZMAS精小型氣動薄膜角形單座調節閥采用頂部導向結構，配用多彈簧執行機構，具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質的工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于允許泄漏量小，閥前閥后壓差小的高粘度，含有懸浮物和顆粒狀物質流體的調節，可避免結焦、堵塞、便于自凈與清洗的場合。

本系列產品有標準型、調節切斷型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有1.6、4.0、6.4MPa，公稱通徑范圍DN20-200mm。最小閥芯口徑3mm，適用流體溫度有-200~+450。允許泄漏量等級有IV級和VI級，流量特性為線性或等百分比。

二、主要零件材料：

閥體、閥蓋	HT200、WCB、ZG1Cr18Ni9Ti	襯套	2Cr13
閥芯、閥座	1Cr18Ni9Ti、司鈦萊合金堆焊	膜蓋	A3
閥桿、推桿	2Cr13、1Cr18Ni9Ti	彈簧	60Si2Mn
波紋膜片	丁腈橡膠夾增強滌綸織物	墊片	橡膠石棉板、1Cr18Ni9Ti、石墨纏繞墊片
軟密封閥芯	增強聚四氟乙烯	填料	聚四氟乙烯、柔性石墨、不銹鋼波紋管

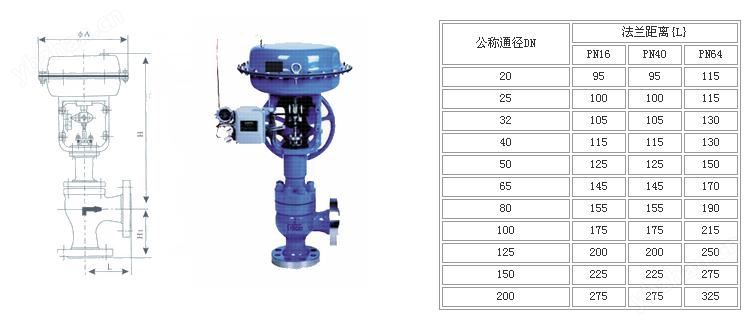

三、ZMAS型高壓單座角型調節閥主要技術參數：

公稱通徑DN		20				25	32	40	50	65	80	100	125	150
閥座直徑dn（mm）		10	12	15	20
流量系數Kv	直線	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440
	等百分比	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400
額定行程L（mm）		10				16		25		40			60
膜片有效面積Ac（cm2		280						400		600			1000
公稱壓力PN（MPa）		1．6、4．0、6．4
固有流量特性		直線、等百分比
固有可調比R		50：1
信號范圍Pr（Kpa）		20~100、40~200、80~240段幅：20~60、60~100
氣源壓力Ps（MPa）		0．14~0。4
允許泄漏量		硬密封：IV級、軟密封：VI級
工作溫度t（℃）		—40~450
基本誤差%		不帶定位器≤±5帶定位器≤±1
回差%		不帶定位器≤3帶定位器≤1
死區%		不帶定位器≤3帶定位器≤0.4
可配附件		電-氣閥門定位器空氣過濾減壓器手輪機構

注:本產品性能指標貫徹GB/T4213-92
