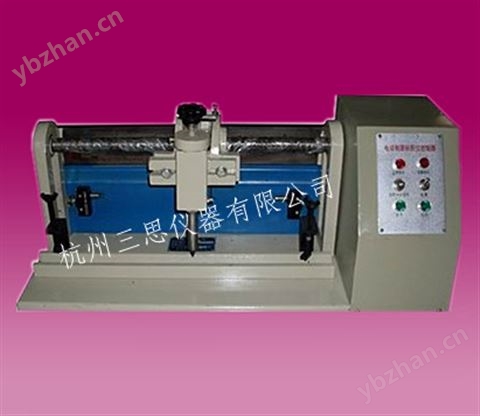

BJ-5-10型電動鋼筋打印機，電動鋼筋標距儀
一、概述：
BJ-5-10型電動標距儀，鋼筋打印機是專為測試鋼筋延伸率而設計的劃印儀器，由于它旋轉速度均勻平穩，且比手動標距儀精確度更高，操作更方便。
二、技術參數
1、電源輸入電壓：220V±10
2、輸入電流：0.2A
3、打印標距：5mm 10mm
4、外形尺寸：630×290×300mm
5、重量：約34公斤
三、電動鋼筋打印機構造：
本機由底座，支撐架， V形槽，打印總成和電路部分組成。
四、電動鋼筋打印機操作方法：
1、首先確定標距，調整標距的方法是松開打印總成兩側的固定螺絲5毫米再把螺絲緊固。
2、提起銀桿提升手柄把鋼筋調直放入V形槽內(羅紋鋼直線邊向上)緊團好。
3、落下手柄旋轉左端的小車輪，使錐桿處于低處，調整高度調節手柄使錐尖接觸鋼筋后，再繼續下調1—2毫米，以確保錐頭有足夠的打入鋼筋的余量。
4、提起手柄接通電源，把方向開關撥到左行位置，開啟電源開關，電源指示燈亮，如果打印總成在中途位置，工作指示燈也亮，同時打印總成行至左端而自動停止，工作指示燈滅。
5、落下錐桿，把方向開關撥到右行位置，按一下右行按鈕待電機正常運行后，松開按鈕，打印總成行至右端，自動停止。
6、提起錐桿，松開緊固螺絲，取出鋼筋，打印完畢。
7、再把方向開關撥到左行位置，按一下左行按鈕，電機運行后，松開按鈕，打印機總成行至左端自動停止，以保持下一次工作的準備狀態。
五、電動鋼筋打印機注意事項：
1、使用前可靠接地。 2、左行時必須提起錐桿，且嚴格按照操作方法去操作，一但錯誤操作，將損壞電機電器。 3、本儀器經常保持清潔，存放干燥處。
六、技術要求
1、鋼筋標距儀由底座、滑動平臺、夾緊裝置，齒及齒條(或螺桿及螺母)傳動機構和凸輪傳動機構組成。
2、鋼筋標距儀通過手轉支齒輪(或螺桿)，使滑動平臺水平移動，而滑動平臺每移動10mm，則凸輪轉動一周，完成一次標距工作。
3、其滑動平臺的有效行程為350mm。
4、其夾緊裝置應滿足拉伸試驗用鋼筋直徑大小的要求。
七、檢驗方法：
1、尺寸測量：鋼筋標距誤差來源于制造裝配系統誤差。尺寸測量取在標距后的鋼筋上300mm范圍內隨機取三處測量結果的平均值，其值就為10土0.1mm，連續三次。
2、調校方法：如尺寸測量的結果出現誤差，應及時調整齒輪(或螺桿及螺母)之間的間隙，必要時更換相應零件，以滿足標距要求。
3、校驗用計量器具：
經有權機構檢驗，并在使用有效期內的游標卡尺。
4、校驗合格后的鋼筋標距儀方可投入使用。
5、校驗周期為一年，如在使用中出現異常時也應立即校驗
