DJM–5型鉚釘拉拔儀、隔熱材料粘結強度檢測儀
一、DJM–5型鉚釘拉拔儀、隔熱材料粘結強度檢測儀概述：
鉚釘拉撥儀是一種新型檢測儀器，適用于建筑工程固定隔熱保溫材料鉚釘拉拔力、墻體隔熱保溫材料粘結強度的檢測。 檢測儀采用機電一體化設計，全套儀器為一個整體。測力傳感器、電子線路板、電池等全部安裝在檢測儀內部，液晶顯示器和操作按鍵鑲嵌在檢測儀的上端面。檢測儀具有重量輕、手柄操作省力、操作簡單等特點。
二、DJM–5型鉚釘拉拔儀、隔熱材料粘結強度檢測儀主要技術參數：
1、檢測儀拉力值：5kN
2、張拉行程：65 mm
3、重 量：2.6 kg
4、精度等級：1.0 F.S
5、電 源：9（６Ｆ２２型電池1節）V
6、工作電流：≤ 10 mA
7、關斷電流：≤ 2 μA
三、鉚釘拉拔儀主要功能：
●功能選擇：適用于鉚釘拉拔力和隔熱材料粘結強度的檢測。
●測量選擇：鉚釘拉拔力檢測、隔熱材料粘結強度（不同規格試塊）檢測。
●自動清零：通電后自動消除偏差值使輸出顯示為0。
●峰值保持：在峰值保持狀態，始終顯示拉力值。
●數據存儲：可存儲200個檢驗值，并可隨時調出和清除。
●自動關斷：具有延時斷電功能，延長電池使用壽命。
●自選面積：可用于非標準塊的檢測并可直接顯示MPa值。
三．工作原理
1、機械原理

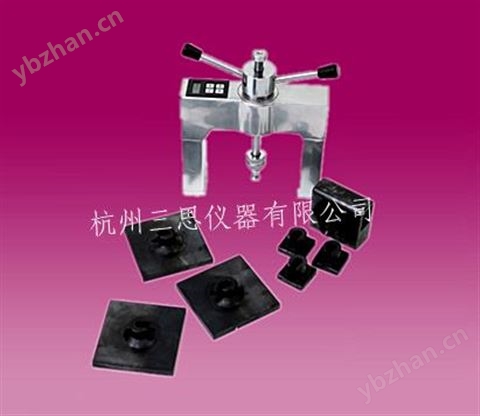

檢測儀基本結構如圖所示。順時針轉動手柄時，手柄帶動絲杠產生位移，絲杠通過萬向節帶動連接螺母及鉚釘轉接頭(或隔熱材料連接接頭)，對鉚釘(或隔熱材料)施加向上壓力。傳感器把壓力信號變?yōu)殡娦盘?，電子電路對該信號進行處理。隨著手柄的轉動，壓力增高，直至鉚釘(或隔熱材料)拉出。
2、測量電路原理
測量部分由油壓傳感器、A/D轉換、MCU電路、液晶顯示器及按鍵等組成以單片機為核心的電路，
3、測量電力原理圖：
力作用于傳感器上，產生的電壓信號經放大和16位A/D轉換器轉變成數字信號，送單片機MEGA16進行處理。經過多次采樣、數字濾波、平均值計算、線性校正、峰值數據處理后再由LCD顯示。由程序控制完成零點自動校正，電池低電壓監測和自動斷電等功能。檢測儀用一節普通的9V電池供電。
：
