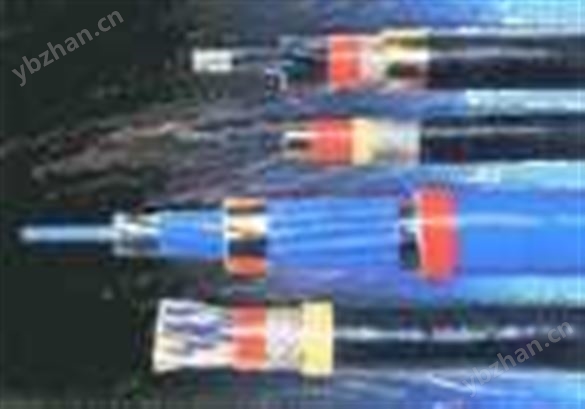

電子計算機用屏蔽電纜用途
電子計算機用屏蔽電纜，選用介點常數小的高壓聚乙烯絕緣。采用對絞、對屏、總屏（或三線組絞合、組屏蔽、組屏總屏）等結構形式，具有介質損耗小、傳輸信號能力強、抗干擾性能好等特點，能可靠地傳輸微弱的模擬信號或數字信號，可廣泛地用于發電、冶金、石油、化工、輕紡等部門的檢測和控制用計算機系統或自動化儀表裝置，以及一般的工業計算機上。

執行標準

企業標準參照IEC189和英國BS5308

產品命名和代號

1、代號
DJ （系列代號）
Y （絕緣代號）高壓聚乙烯
F （絕緣代號）氟塑料
V （護套代號）聚氯乙烯
R 表示多股軟線芯
P （屏蔽代號）銅網屏蔽
P1鍍錫銅網屏蔽
P2銅帶屏蔽
P3鋁塑復合膜屏蔽

2、產品用型號規格表示

3、產品型號規格舉例
例1: 訂購7對（14芯）1.0mm2 的計算機用屏蔽電纜可表示為:
（1）總屏蔽型DJYVP7×2×1.0mm2
（2）分對屏蔽多股軟線型DJYPVR7×2×1.0mm 2
（3）對屏總屏型DJYPVP7×2×1.0mm 2
例2: 訂購3組3線芯（9芯）0.75mm2 的計算機用屏蔽電纜可表示為:
（1）分組屏蔽型DJYPV3×3×0.75mm 2
（2）組屏總屏型DJYPVP3×3×0.75mm 2


型號名稱及使用范圍

說明: （1）阻燃型（氧指數大于30）電纜需要在型號前加代號“ZR”。
例如: ZR-DJYPV;ZR-DJYPVP等。
（2）鎧裝型（鋼帶鎧裝）電纜需在型號右下角加代號“22”。
例如: DJYPV22DJYPVP 22等。
該電纜主要用于交流或直流300V及以下的工作系統，在500V及以下時能正常工作。


電纜結構簡圖

1、二線組結構

說明:1、對絞線組2、隔離層3、對屏蔽4、隔離層5、填充6、總屏蔽7、隔離層外護套


2、三線組結構

說明:1、對絞線組2、隔離層3、對屏蔽4、隔離層5、填充6、總屏蔽7、隔離層外護套

  交貨長度要求

1、電纜交貨長度不小于100m，允許以不短于20m的短段交貨，其數量不超過交貨總長度的10%。
2、根據雙方協議，可以任何長度交貨。
