聯系我時，請告知來自 儀表網ZJHN精小型氣動薄膜雙座調節閥 概述 ZJHN型精小型氣動薄膜雙座調節閥，閥體內有兩個閥座，流體通過閥芯的上下密封面流出，不平衡力小，是一種平衡式結構，允許使用壓差較大，適用于壓差大，流量大，泄漏量要求不嚴格的場合，廣泛應用于石油、化工、制藥、冶金、電站、等工業部門，控制氣體液體、蒸汽等介質
概述

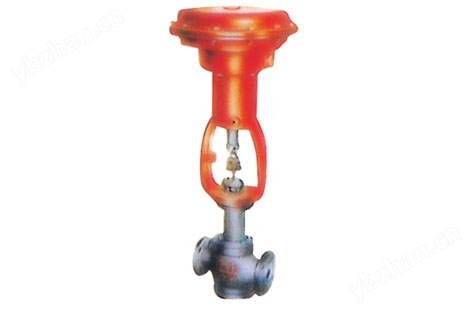

ZJHN型精小型氣動薄膜雙座調節閥，閥體內有兩個閥座，流體通過閥芯的上下密封面流出，不平衡力小，是一種平衡式結構，允許使用壓差較大，適用于壓差大，流量大，泄漏量要求不嚴格的場合，廣泛應用于石油、化工、制藥、冶金、電站、等工業部門，控制氣體液體、蒸汽等介質。
技術參數和性能
閥體
形式: 直通雙座鑄造球型閥
公稱通徑: 25-300mm
公稱壓力: PN1.6，4.0，6.4MPa
連接形式: 法蘭式按JB78-59 JB79-59
材料: HT200ZG25BZG1Cr18Ni9
ZG0Cr18Ni12Mo2Ti
上閥蓋
常溫型: -20～200℃
散熱型: +200～+450℃
壓蓋形式: 螺栓壓緊式
填料: V型聚四氟乙烯填料，含浸聚四氟乙烯填料， 石棉編織填料。
閥內組件
閥芯型式雙導向雙座柱塞型閥芯
流量特性等百分比特性、線性特性和快開特性
材料1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
理想流量特性圖
執行機構
型式 多彈簧式薄膜執行機構
膜片材料 丁晴橡膠夾增強滌綸織物
彈簧范圍 0.02～0.01、0.04～0.20MPa
供氣壓力 0.140.160.28MPa
氣源接頭 M10×1
環境溫度 -30～+70℃
閥作用型式:氣一關式或氣一開式
附件 定位器，手輪機構
性能 (帶定位器)
泄漏量 小于額定流量系數kV的0.5％
基本誤差 ±1.5％
回 差 1.5％
死 區 0.6％
始終點偏差 ±1.5％
可調范圍 30∶1
