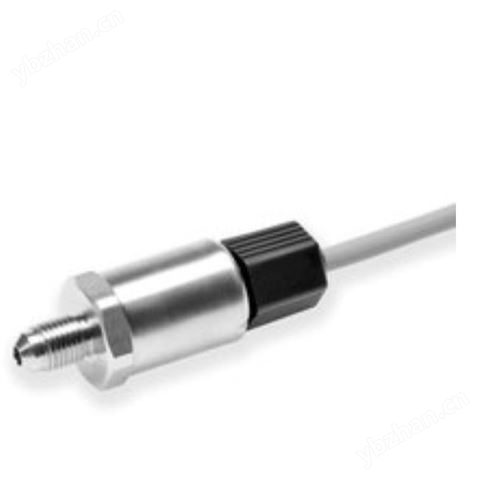

摩菲壓力傳感器 – Huba520系列，0-600Bar是基于硅壓阻技術的高精度壓力傳感器，采用不銹鋼一體化結構，專為工業過程控制和OEM應用設計。產品通過多項國際認證，提供絕壓、表壓和密封參考?jí)毫α砍?，適用于液壓系統、壓縮機、制冷設備等多種場景。

詳細介紹

1. 摩菲壓力傳感器 – Huba520系列，0-600Bar產品概述

摩菲壓力傳感器 – Huba520系列，0-600Bar是基于硅壓阻技術的高精度壓力傳感器，采用不銹鋼一體化結構，專為工業過程控制和OEM應用設計。產品通過多項國際認證，提供絕壓、表壓和密封參考?jí)毫α砍?，適用于液壓系統、壓縮機、制冷設備等多種場景。

2. 核心技術特性

2.1 傳感技術

核心元件：MEMS硅壓阻芯片
補償技術：全數字溫度補償（-20℃~85℃）
長期穩定性：<±0.1%FS/年
過載能力：3倍滿量程（爆破壓力≥5×FS）

3. 技術參數

參數	520標準型	520-H高精度型	520-EX防爆型
測量范圍	0...100mbar~600bar	0...50mbar~400bar	0...1bar~250bar
精度	±0.25%FS	±0.1%FS	±0.5%FS
介質溫度	-40℃~125℃	-20℃~85℃	-40℃~85℃
輸出信號	4-20mA/0-10V	0.5-4.5V ratiometric	4-20mA+HART
響應時間	<1ms	<2ms	<5ms
防護等級	IP67	IP67	IP66

4. 機械設計

4.1 結構分解

plaintext

[組件布局]
┌─────────────────┐
│ 316L不銹鋼隔離膜片 │
│ ├───────────┤
│ │ MEMS傳感芯片 │
│ │ ASIC信號調理電路 │
│ └───────────┤
│ IP67鋁制殼體 │
└─────────────────┘

4.2 過程連接選項

類型	標準規格	特殊選項
螺紋連接	G1/4", 1/2"NPT	M12×1, 7/16-20UNF
法蘭連接	DN25 PN40	ASME B16.5 1"
衛生型連接	Tri-Clamp 1.5"	SMS 2222

5. 電氣特性

5.1 接線配置

引腳	4-20mA版本	電壓輸出版本
1	電源+ (18-36VDC)	電源+ (5/10/24VDC)
2	信號輸出	信號輸出
3	電源-	電源-
4	屏蔽接地	屏蔽接地

5.2 輸出曲線

plaintext

壓力(FS%) 電壓輸出(V) 電流輸出(mA)
0% 0.5 4.0
50% 2.5 12.0
100 4.5 20.0

6. 安裝指南

6.1 實踐

安裝方向：壓力端口垂直向下（避免冷凝積聚）
脈沖保護：高壓應用需加裝阻尼器
電氣保護：雷擊區應配備浪涌保護器

6.2 扭矩規范

接口尺寸	推薦扭矩	扭矩
G1/4"	15-20Nm	25Nm
1/2"NPT	30-35Nm	40Nm
DN25法蘭	45-50Nm	60Nm

7. 調試與校準

7.1 快速校準

零點校準：通大氣狀態下短接CAL引腳3秒
滿量程校準：施加95%FS壓力時長按CAL鍵5秒
線性驗證：三點法校驗（25%/50%/75%量程）

7.2 維護周期

項目	周期	方法
密封檢查	12個月	0.5MPa氣壓測試
電氣性能	24個月	標準壓力源校驗
機械連接	6個月	扭矩扳手復查

8. 故障診斷

代碼	現象	可能原因	解決方案
E01	輸出超限	傳感器過載	檢查壓力源
E03	信號不穩定	電源干擾	增加濾波電容
E05	通信失敗	線纜斷裂	檢查接線連續性
E07	溫度故障	環境超溫	改善散熱條件

關鍵詞：壓力傳感器傳感器過程控制制冷設備標準
