產品型號TEK370
品 牌Agilent/安捷倫
廠商性質經銷商
所 在 地成都市
聯系方式：鄧涌君查看聯系方式
更新時間：2025-08-02 17:05:45瀏覽次數：63次
聯系我時，請告知來自 儀表網設備類型：可編程半導體器件特性分析儀（曲線追蹤儀）
核心用途：
器件測試：全面分析晶體管（BJT/FET）、二極管、晶閘管、集成電路等半導體器件的靜態特性
特性曲線繪制：精準生成并顯示I-V特性曲線（如Ic-Vce、Id-Vds）
參數測量：自動提取擊穿電壓（BVceo/BVdss）、漏電流（Ices/Idss）、閾值電壓（Vth）、跨導（Gm）等關鍵參數

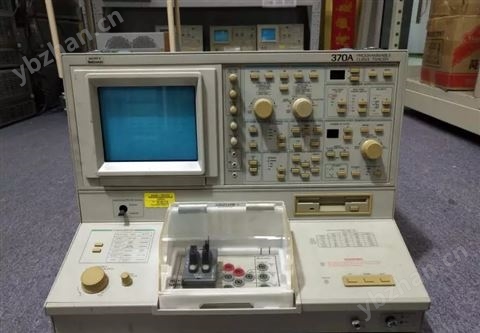

Tektronix370A晶體管圖示儀泰克370A
生產廠家：美國泰克
主要參數：·半導體器件高精度測量
-上限達2000V或電流到10A的源（370A）
-上限到3000V（371A）
-上限到220W（370A）
-上限到400A（371A）
-1nA的測量分辨率
-上限到3000W（371A）
·上限到2mV的測量分辨率（370A）
·波形對比
·包絡顯示
·波形平均
·點光標（370A）
·Kelvin傳感測量
·全程控
·MS-DOS兼容的軟盤，方便設置參孝存儲和調用
描述
主要參數：
·半導體器件高精度測量
-上限達2000V或電流到10A的源（370A）
-上限到3000V（371A）
-上限到220W（370A）
-上限到400A（371A）
-1nA的測量分辨率
-上限到3000W（371A）
·上限到2mV的測量分辨率（370A）
·波形對比
·包絡顯示
·波形平均
·點光標（370A）
·Kelvin傳感測量
·全程控
·MS-DOS兼容的軟盤，方便設置參孝存儲和調用
應用
手動或自動進行半導體高分辨率DC參數測量
來料檢查
生產測試
過程監視及質量控制
數據報告的生成
元件配對
失效分析
工程測試
交互式程控
所有交互式程控測量是通過有鮮明特點的前面板或GPIB來完成的。使用幾種存儲方式，調整和存儲操作參數，包括370A的非
易失存儲器、內置的MS-DOS兼容的軟盤或到外部控制器。
測試夾具
測試夾具是標準附件，它提供被測器件安全防護，以保護測量人員的安全。測試夾具適應標準的A1001，中間通過Kelvin傳
感的A1005適配器、無Kelvin傳感的3芯適配器和A1023、A1024表面封裝適配器。

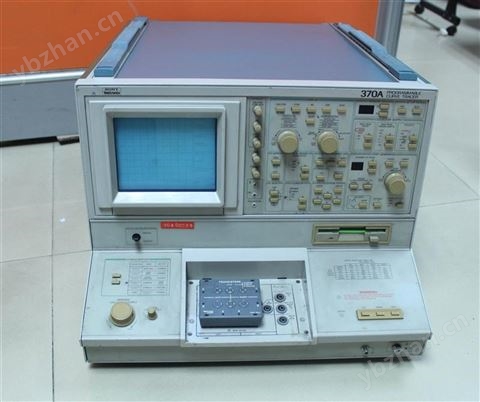

370A程控特性曲線圖示儀
370A是的高分辨率特性曲線圖示儀，可應用到許多場合。370A能完成晶體管、閘流管、二極管、可控硅、場效應管、光電元件、太陽能電池、固態顯示和其它半導體器件的直流參數特性的測試。
在研發實驗室，用370A來完成新器件、SPIEC參數的提取、失敗分析和產生數據報告這些具體的測試工作。
在制造過程中，用370A檢驗器件質量及過程監視。
370A可進行來料檢查、器件性能測試、失效分析和器件配對這些測試工作。
技術指標集電極電源模式 AC，±DC，±泄露，±整流的正弦波范圍***大峰值電流（±）峰值電流（脈沖式）（±）16V 10A 20A 80V 2A 4A 400V 0.4A 0.8A 2000V 0.05A 0.1A 階梯信號發生器模式階梯：DC，80μS脈沖，300μS脈沖階梯量程-電流：50nA到200mA，按1-2-5順序電壓：50mV到2V，按1-2-5順序偏置***大到±10X階梯幅度階梯數 0到10測量特性集電極電流-測試量程：100nA/div（1nA分辨率）至2A/div誤差，1.5%光標讀出＋0.05div設定值（點光標）發射極電流-測試量程：1nA/div（10pA分辨率）至2mA/div 誤差 1.5%光標讀出＋0.05div設定值＋1nA 安全標準 UL1244，CSA231，HD401S1。
我們的優勢：鄧R ：136=3284=9200
品種齊全，貨源充足，存庫雄厚，服務快捷，維修能力強。
歡迎來電!上門看貨!價格好商量!您的滿意是我們的追求！^_^
我公司對銷售的儀器儀表均負責保修一年.
本公司長期供應/租賃/維修二手進口儀器
