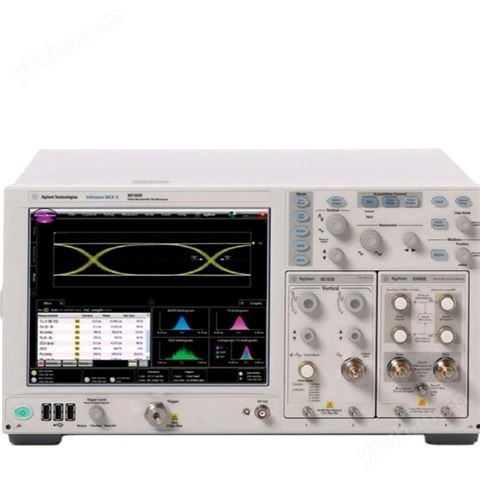

Agilent 86100A Infiniium DCA是一臺數字通信分析器和一臺時域作用的一臺高速的示波器。

結合的示波器與分析器在可能的時間的***的量中制定復雜的依從測量方法，除去對學習麻煩的依從測試過程的需要。一旦需要許多步驟能現在以一個單一的步驟被執行依從測量方法。這新的能力，與一個直覺的接口一同，允許工程師執行整個的過程，有一粒按鈕的接觸，諸如依從眼睛分析。

詳細介紹

示波器

Agilent 86100A Infiniium DCA是一臺數字通信分析器和一臺時域作用的一臺高速的示波器。

結合的示波器與分析器在可能的時間的***的量中制定復雜的依從測量方法，除去對學習麻煩的依從測試過程的需要。一旦需要許多步驟能現在以一個單一的步驟被執行依從測量方法。這新的能力，與一個直覺的接口一同，允許工程師執行整個的過程，有一粒按鈕的接觸，諸如依從眼睛分析。

特性：

50GHz的帶寬

100 Mb/s -12.5Gb/s40以上

內置一致性測試

綜合的光學和電氣通道

熟悉的Windows98 用戶界面與83480Aseries模塊相容

容易并且從TDR測量方法迅速相互連接信號完整性模型

預言和顯示眼睛圖形，極度緊張不安，損失，反映，crosstalk，發出響聲

PCB，連接器，電纜，包裝，插座模型

相結合TDR測量方法與SPICE仿真

保證相互連接模型的準確性

批準更快相互連接模型

改進阻抗測量準確性并且解決較小的不連續性

從TDR，皮膚結果和不導電的損失，插入和返回?fù)p失計算頻率依賴的S參數和RLGC

從TDA系統的IConnect TDR軟件是高速的相互連接阻抗測量方法，信號完整性modling，模型有效，和失真分析的一種綜合的解決。 IConnect TDR軟件提供SPICE仿真和TDR示波器( 86100A Infiniium DCA )測量方法之間的一個易于使用綜合的接口，而允許設計者迅速提取并且批準相互連接電路模型，這幫助預言并且顯示眼睛圖形，極度緊張不安，損失，crosstalk，反映和發出響聲的已出版和靈活的電路板，包裝，ATE插座，連接器，電纜和電纜集結，而芯片相互連接。被IConnect批準的模型能在IConnect中被產生或者從諸如領域解答者的其它工具被輸入。如果頻率領域相互連接分析是必要的，設計者能使用IConnect來從TDR測量計算S參數，包括微分和混合方式S參數。被IConnect計算的真實的阻抗概況把用戶更***地允許到措施阻抗，解決較小的不連續性，而將短/敞開的失敗定位在多片斷中相互連接。 IConnect能被用來具有特征高速在Infiniband記憶接口，F(xiàn)ibreChannel，SCSI和ATA存儲系統中相互連接，磁盤驅動器，高速的Gigabit以太網和十四行詩與SDH backplanes和連接器的靈活的板，F(xiàn)irewire和USB2.0電纜和電纜集結，ATE測試插座和DUT板，BGA和芯片規模包裝。 IConnect？在Windows NT上的運行4.0/95/98/2000和接口TDR示波器通過GPIB。在較快速的時間模擬接近結果到市場和較低的設計費用的IConnect。為了保證客戶成功，TDA提供可選的現場TDR應用訓練，還有在查明和fixturin的解決方案上求教。
