產品型號E4980A
品 牌是德（KEYSIGHT）
廠商性質經銷商
所 在 地成都市
聯系方式：鄧涌君查看聯系方式
更新時間：2025-08-05 10:25:12瀏覽次數：82次
聯系我時，請告知來自 儀表網E4980A/AL 精密 LCR表的標配功能。 E4980A/AL 能非常精確地測量低到毫歐級的直流電阻值。同時， E4980A/AL 支持低接觸電阻夾具，如 16047E 和夾具補償功能。如果線圈的 直流電阻是 100 毫歐，E4980A/AL 的直流電阻精度可達 5%，意味著真值在大約 95 毫歐到 105 毫歐之間。這種精度是非常高的，因?yàn)榛谧詣悠胶怆姌蚍ǖ腖CR表測量低直流電阻的難度很大

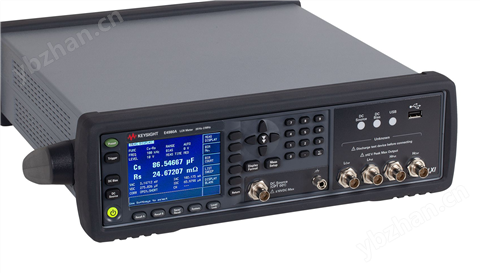

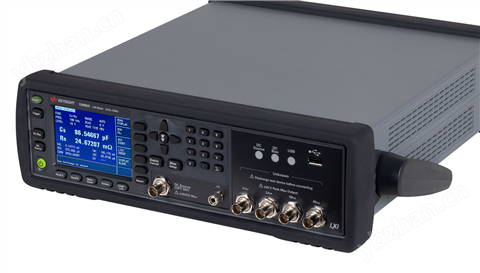

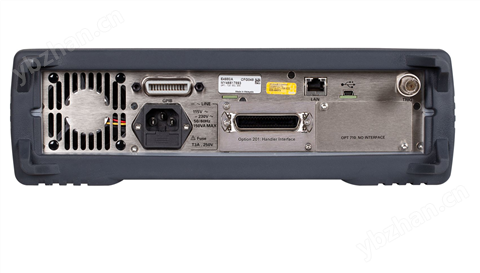

Keysight E4980A/AL 精密 LCR表
寬阻抗范圍用來表征電感和質量因數
– 高精度直流電阻測量
– 制造環節快速測量
– 大量夾具可供選擇
智能終端上不斷增加新功能，電池壽命成為用戶最頭痛的問題之一。相比便攜式電源和電纜供電而言，無線充電技術因其方便性和多功能性獲得了很大的關注，從而成為市場解決方案之一。作為無線充電技術中一種的應用，無線設備由于操作時間長，因而需要提供更好的充電性能。
本指南對 Keysight E4980A/AL 精密 LCR表如何表征無線充電系統中的組件——線圈進行了說明。
當今在用的無線充電標準不只一種，但它們有一個共同的特點，就是一般都采用線圈 ( 或基于線圈的共振器 ) 來產生電磁場，以及進行能量傳輸。典型的無線充電系統由兩部分組成：發射單元和接收單元，功率和能量傳輸可以通過電感耦合，在發射機和接收機之間實現（圖 2）。通常情況下，發射線圈和驅動電路安裝在充電座上，而接收線圈和相關電路則內置于需要充電的裝置內，如智能電話等。功率傳輸效率是無線充電系統的關鍵指標。這個指標受許多因素影響，比如線圈之間的距離，電感寄生，線圈如何排列等。對單一的線圈而言，在大多數情況下，設計階段需要的損耗（低直流電阻）和寄生（高 Q）。發射機和接收機線圈的典型測試參數為 Ls（串聯電感），Rs（串聯電阻）和直流電阻。基于 WPC 標準的線圈測試頻率通常低于 1MHz。
E4980A/AL 精密 LCR表是高達 2 MHz 的元器件的測量行業的標準解決方案。該儀表因其高精確度和可重復的測量、寬阻抗范圍和高測量速度而廣受元器件制造市場的青睞
發射機線圈和接收機線圈的 直流電阻會直接影響能量傳輸?shù)碾娮钃p耗，因此需要低直流電阻（通常低到毫歐級）來確保高功率傳輸效率。
直流電阻測量是 E4980A/AL 精密 LCR表的標配功能。 E4980A/AL 能非常精確地測量低到毫歐級的直流電阻值。同時， E4980A/AL 支持低接觸電阻夾具，如 16047E 和夾具補償功能。如果線圈的 直流電阻是 100 毫歐，E4980A/AL 的直流電阻精度可達 5%，意味著真值在大約 95 毫歐到 105 毫歐之間。這種精度是非常高的，因?yàn)榛谧詣悠胶怆姌蚍ǖ腖CR表測量低直流電阻的難度很大。
發射機和接收機線圈的電感通常在微亨 μH 范圍，測試在幾十千赫茲的頻率范圍內進行。因此，阻抗范圍從幾毫歐到幾歐。E4980A/AL LCR表具有優異的寬阻抗范圍性能，在 4 毫歐到 100 毫歐之間可保持 10% 以內 的精度（圖 2），特別適合于無線充電系統線圈的測量。
電感的等效串聯電阻（ESR）也需小而穩定，以滿足低功耗要求。 E4980A/AL 為 ESR 測量提供了出色的測量穩定性（圖 3）。
制造業主要關心的是提高產量，降低測試成本。E4980A/AL 具有快速測量功能，提高了設計和制造的測量效率。E4980A 的測量速度如下：
短（SHORT）模式下，1 兆赫茲每點 5.6 毫秒
中（MED）模式下，1 兆赫茲每點 88 毫秒
長（LONG）模式下，1 兆赫茲每點 220 毫秒
E4980A/AL LCR表 可搭配二十多種夾具，來滿足從材料到 SMD 元器件的各種評估需求。16047 系列引線式夾具是測量低直流電阻和 ESR 引線式線圈的夾具。此外，E4980A/AL 內置的補償功能地減少了測試夾具的影響。
我們的優勢：鄧R ：136=3284=9200
品種齊全，貨源充足，存庫雄厚，服務快捷，維修能力強。
歡迎來電!上門看貨!價格好商量!您的滿意是我們的追求！^_^
我公司對銷售的儀器儀表均負責保修一年.
本公司長期供應/租賃/維修二手進口儀器
