借助PT-500，可模擬齒輪故障的影響，例如表面磨損，齒輪破裂，正齒輪或斜齒輪中的斷齒等。 滾動元件軸承缺陷如內圈缺陷，外圈缺陷和滾動體損壞也可以模擬。 間隙調整可用于間隙研究。除噪聲增加和旋轉間隙外，增加反沖量不會產生其他主要影響。但是，如果間隙減小，可能會卡住并導致溫度升高。 您可以一次添加機器缺陷，或一次添加多個缺陷，以便研究各種機器缺陷的相互作用。 扭轉振動可以通過變頻AC變頻器中的可編程

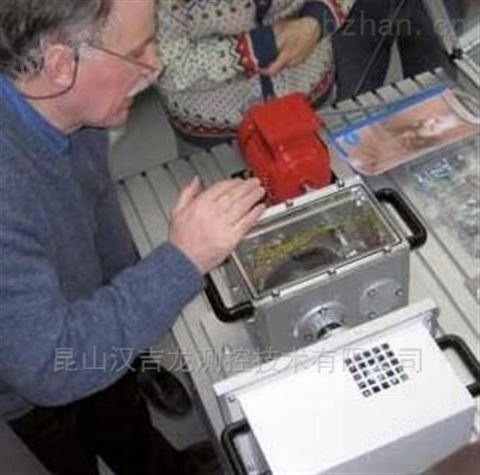

Valenian齒輪箱故障模擬實驗臺（ValenianPT500）是專門為教育目的而設計的模擬工業齒輪箱，由電機，平行軸齒輪箱，行星齒輪，低速軸承，高速軸承和磁力制動器組成，因此可用作倒檔風力渦輪機驅動裝置。 漢吉龍PT-500可用于研究變速箱動力學和聲學特性，健康狀態監測，基于振動的診斷技術，潤滑狀態或磨損顆粒分析等。
設計特點：
借助PT-500，可模擬齒輪故障的影響，例如表面磨損，齒輪破裂，正齒輪或斜齒輪中的斷齒等。 滾動元件軸承缺陷如內圈缺陷，外圈缺陷和滾動體損壞也可以模擬。 間隙調整可用于間隙研究。除噪聲增加和旋轉間隙外，增加反沖量不會產生其他主要影響。但是，如果間隙減小，可能會卡住并導致溫度升高。 您可以一次添加機器缺陷，或一次添加多個缺陷，以便研究各種機器缺陷的相互作用。 扭轉振動可以通過變頻AC變頻器中的可編程速度控制來研究齒輪中的損傷癥狀或故障延伸。
· 只需滑動普通齒輪即可更換有故障的齒輪，反之亦然
· 直齒輪或斜齒輪可選
· 損壞或磨損的齒輪可以很容易地切換，以研究振動癥狀的影響
· 通過移動軸承箱以提供所需的間隙可以改變齒隙
· 模塊化設計，便于安裝故障軸承或故障齒輪
· 標準選項卡用于安裝各種傳感器
· 診斷技術的發展和*的信號處理方法
· 扭轉載荷的變速曲線
· 可以安裝附加設備或者是制動器
Valenian應用范圍：
· 低速機器故障檢測與診斷研究
· 齒輪故障引起的振動研究
· 根據負載變化研究齒輪特性
· 隨著轉速變化的振動特性研究
· 軸承缺陷和荷載效應的研究
· 行星齒輪故障研究
· 機械摩擦研究
· 信號處理技術研究
· 速度與載荷變化的影響研究
· 佳的傳感器位置選擇
· 振動專家認證測試
· 電機故障研究
電氣參數：
· 電氣規格 | |
· 驅動電機 | · 3相3-HP交流電機 |
· 驅動方式 | · 通過變頻器改變頻率（改變轉速） |
· 速度范圍 | · 100至4500轉，可通過旋鈕調節 |
· 顯示1 | · 瞬時速度高達9999 rpm |
· 顯示2 | · 振動速度值[m / s] |
· 負載裝置 | · 使用電磁制動器，通過電壓變化進行制動操作/ 以8步調節0至20 Nm |
· 開關1 | · ON / OFF開關，當ON以與之前設定的相同的轉速運行時 |
· 開關2 | · 當蓋子打開時，安全開關停止操作 |
· 輸出終端 | · 1脈沖/轉輸出信號6V TTL，振動加速度信號輸出100mV / g |
· 功率 | · 220Vac單相，60 / 50Hz |
· 操作環境 | · -10至50℃，35至85RH |
· | |
· 機械規格 | |
· 軸 | · 直徑25毫米的鋼 |
· 軸承單元 | · 密封球軸承（6205） |
· 軸承座 | · 正常和有缺陷的軸承在同一個基座上組裝在一起，并且可以通過簡單地滑動來接合和逐個旋轉來左右移動。它安裝在低速軸上，以便分析低速缺陷。 |
· 齒輪箱 | · 齒輪比為16：1的兩級三軸正齒輪變速箱/ 差速器和正常齒輪組裝在一起 |
· 行星齒輪 | · 傳動比5：1，徑向載荷260kg，軸向載荷130kg |
· 基礎基礎 | · 精密加工壓鑄鋁底座和6橡膠腳 |
· 安全罩 | · 用于覆蓋旋轉部件的防震透明蓋 |
· | |
· 物理 規格 | |
· 尺寸 | · 寬度x深度x高度= 1000x500x470毫米 |
· 重量 | · 約70公斤 |
