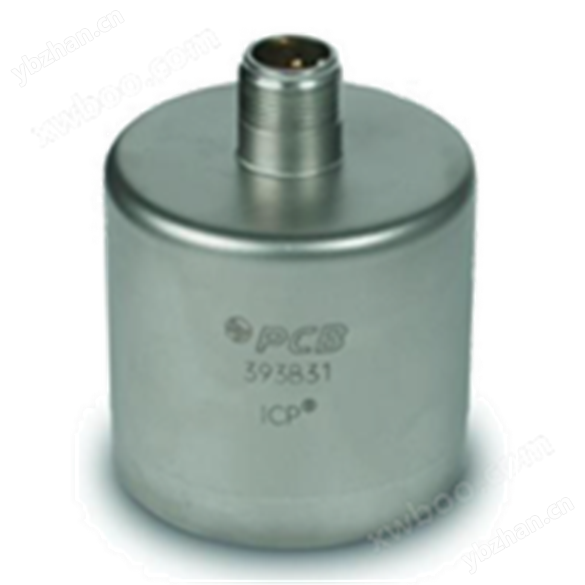

高靈敏度ICP加速度傳感器是為監測大型建筑物、地基、地震的振動和低頻振動而特別設計的。這些傳感器產生高強度的輸出信號和低本底噪聲，為大型結構測試提供輸出信號。
地震加速度傳感器的設計運用了陶瓷和石英的感應元件。陶瓷感應元件內置的低噪聲和信號調節電路提供了良好的測量分辨率。所有組件用激光焊接密封在鈦或不銹鋼外殼內。2針的輸出接頭提供了好的電子外殼，有效地避免了強大的RF和EMI干擾。
應用： | 產品亮點： |
? 建筑振動監測 ? 地震預警 ? 橋梁結構測試 ? 地面振動監測 ? 地質構造研究 ? 地基振動監測 | ? 高靈敏度輸出 ? 工作頻率范圍內的加速度分辨率可達1 µg rms ? 擴展的低頻測量能力 ? 激光焊接密封，殼體材料為鈦或不銹鋼 ? 可選配耐用的防水連接頭 |
主要技術參數
型號 | 393A03 | 393B04 | 393B32 | 393B12 | 393B05 | 393B31 |
靈敏度 | 1.0 V/g | 1.0 V/g | 5.0 V/g | 10 V/g | 10 V/g | 10 V/g |
量程 | ±5.0 g pk | ±5.0 g pk | ±1.0 g pk | ±0.5 g pk | ±0.5 g pk | ±0.5 g pk |
頻響 (±5%) | 0.5 to 2,000 Hz | 0.06 to 450 Hz | 0.2 to 200 Hz | 0.15 to 1,000 Hz | 0.7 to 450 Hz | 0.1 to 200 Hz |
諧振頻率 | ≥10,000 Hz | ≥2,500 Hz | ≥700 Hz | ≥10,000 Hz | ≥2,500 Hz | ≥700 Hz |
分辨率 | 0.00001 g rms | 0.000003 g rms | 0.000002 g rms | 0.000008 g rms | 0.000004 g rms | 0.000001 g rms |
溫度范圍 | -65 to +250 °F | -15 to +176 °F | -15 to +150 °F | -50 to +180 °F | -15 to +176 °F | -15 to +150 °F |
尺寸/直徑 | 1.18 in | 0.99 in | 2.25 in | 1.18 in | 0.99 in | 2.25 in |
尺寸/高度 | 2.18 in | 1.22 in | 2.80 in | 2.18 in | 1.22 in | 2.80 in |
重量 | 210克 | 50克 | 635克 | 210克 | 50克 | 635克 |
輸出接頭 | 2-Pin MIL-C-5015 | 10-32 Coaxial Jack | 2-Pin MIL-C-5015 | 2-Pin MIL-C-5015 | 10-32 Coaxial Jack | 2-Pin MIL-C-5015 |
安裝螺紋 | 1/4-28 Female | 10-32 Female | 1/4-28 Female | 1/4-28 Female | 10-32 Female | 1/4-28 Female |
