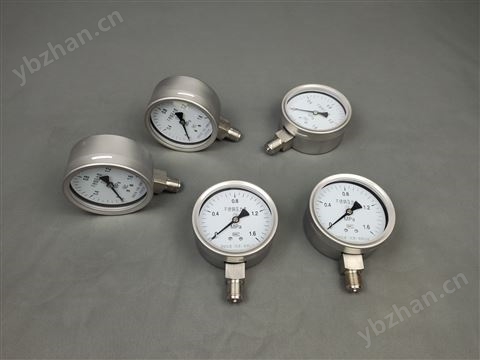

產品型號Y-100
品 牌其他品牌
廠商性質生產商
所 在 地天津市
聯系方式：楊永波查看聯系方式
更新時間：2025-02-06 16:28:17瀏覽次數：253次
聯系我時，請告知來自 儀表網| 安裝結構型式 | 直接安裝 | 表盤尺寸 | 100mm |
|---|---|---|---|
| 測量范圍 | 100MPa | 產地 | 國產 |
| 公稱直徑 | 100mm | 環境溫度 | 43℃ |
| 加工定制 | 是 | 接液材質 | 不銹鋼 |
| 精度 | ±2.5%FS | 精度等級 | 2.5 |
| 殼體結構 | 標準型 | 適用領域 | 石油,化工,冶金,電力,供水,熱力管網,油氣傳輸,車輛維修,其他 |
| 輸出信號 | 電流信號 | 外殼材質 | 不銹鋼 |
| 外形尺寸 | 100mm | 顯示方式 | 指針 |
| 運輸方式 | 物流 | 包裝方式 | 紙箱 |
| 售后保障 | 12個月 | 生產工期 | 5-7個工作日 |
介紹
電接點壓力表應用于石油、化工、冶金、電站、機械等工業部門或機電設備配套中測量各種流體介質壓力。通常，儀表經與相應的電氣器件（如繼電器及變頻器等）配套使用，即可對被測（控）壓力的各種氣體與液體介質經儀表實現自動控制和發信（報警）的目的。
JZYB 電接點壓力表 法蘭連接 電力熱力 河北
結構
電接點壓力表由測量系統、指示系統、磁助電接點裝置、外殼、調整裝置和接線盒（插頭座）等組成。一般電接點壓力表是用于測量對銅和銅合金不起腐蝕作用的氣體、液體介質的正負壓力，電接點壓力表用于測量對不銹鋼不起腐蝕作用的氣體、液體介質的正負壓力并在壓力達到預定值時發出信號，接通控制電路，達到自動控制的報警的目的。
原理
電接點壓力表基于測量系統中的彈簧管件在被測介質的壓力作用下，迫使末端產生相應的彈性變形一位移，借助拉桿經齒輪傳動機構的傳動并予放大，由固定齒輪上的指示（連同觸頭）逐將被測值在度盤上指示出來。與此同時，當其與設定指針上的觸頭（上限或下限）相接觸（動斷或動合）的瞬時，致使控制系統中的電路得以斷開或接通，以達到自動控制和發信報警的目的。
JZYB 電接點壓力表 法蘭連接 電力熱力 河北
電接點壓力表參數
精度等級：1.0、1.6（1.5）、2.5
公稱直徑：Φ50、Φ60、Φ100、Φ150mm
接頭螺紋：M10x1、M14x1.5、M20x1.5、G1/2、1/2NPT及其他特殊螺紋
測量范圍：0~0.06~100MPa、-0.1~0MPa、-0.1~0~0.06~2.4MPa
測壓材質：Cu、304、316L、哈C
介質溫度：≤55℃
耐震型沖液：甘油、硅油或其他類別
外殼防護等級：IP65
電接點壓力表注意事項
1.應保證電接點壓力點的供電電壓穩定，電接點壓力表工作電壓并不大，過大的電力波動容易損傷電路和儀表。
2.避免在振動較高環境下工作，相較于其他型號的壓力表，電接點壓力表對振動環境更為敏感。主要是因為內部電路開關機構容易受震動影響發出錯誤開關信號。
3.儲存和運輸時應注意給儀表部分的玻璃面板加裝保護裝置以免損壞儀表。
4.預設工作壓力范圍應該在壓力表量程范圍內1/2到3/4左右，如被測壓力相對量程較小則會導致分辨率不足，如被測壓力過高則容易導致儀表機械結構損壞或使用周期縮短。
JZYB 電接點壓力表 法蘭連接 電力熱力 河北
常見問題處理
電接點壓力表過早或過晚發生信號：
是觸點位置 不正或觸點金屬桿松動。觸點位置不正，將觸點校正垂直到恰當發生信號為止。觸點金屬桿松動，應設法固牢，較輕微者，采用適當放大游絲，增加游絲的反力矩，也有效果。
電接點裝置不發生信號：觸點太臟接觸不良；信號裝置絕緣層受潮；電路不通等；觸點太臟，用砂紙打磨除去污物；絕緣層受潮，用熱風吹干；電路不通，應查找斷路并予以修理。
