容器中存在兩種不同介質，當上面一層的介質介電常數較小，而下面的介質介電常數較大時，高頻微脈沖沿著探測組件傳播遇到上層介質時，由于其介電常數較小，因而有極少的能量被這一層介面反射，而大部分能量穿透上層介質繼續向下傳播，遇到兩層的介面時，由于下層介質的介電常數較大，因而會有較大的能量被反射回來。因而導波雷達是可以測量兩種不同介質的介面，其測量條件是上層介質不導電或其介電常數比下層介質介電常數小10以上。

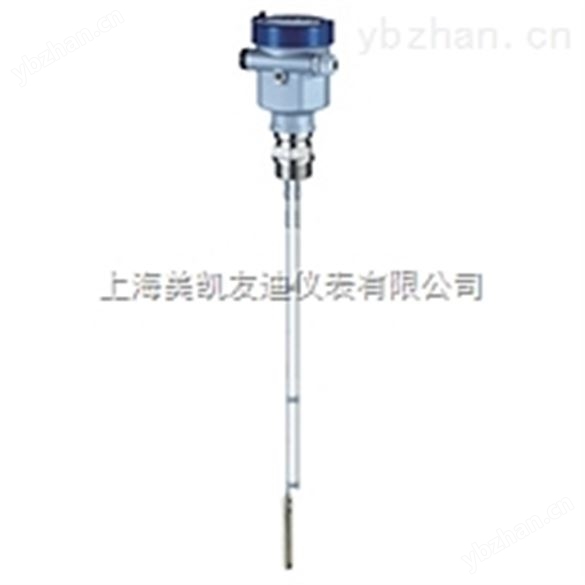

產品特點

由于采用了*的微處理器和*的EchoDiscovery回波處理技術，導波雷達物位計可以應用于各種復雜工況。

多種過程連接方式及探測組件的型式，使得ULS3X系列導波雷達物位計適于各種復雜工況及應用場合。如：高溫、高壓及小介電常數介質等。

采用脈沖工作方式，導波雷達物位計發射功率極低，可安裝于各種金屬、非金屬容器內，對人體及環境均無傷害。

技術參數

特　　征：　　　　多纜式導波天線結構，獲得更強的回波信號。

應　　用：　　　　小介電常數液體及固體測量，復雜過程條件。

zui大量程：　　　　纜：30m/棒：6m

測量精度：　　　　±10mm

過程連接：　　　　G1½A/G2A/1½NPT

探測組件材料：　　不銹鋼316L /PTFE

鋼纜直徑：　　　　Φ4mm/Φ8mm

過程溫度：　　　　-40…150°C

過程壓力：　　　　-1.0…40bar

信號輸出：　　　　兩線制 4…20mA/HART

選型標準

ULS36

許可證

P   標準型（非防爆）

I   本安型（Exia IIC T6）

C   本安型+船用許可證（Exia IIC T6）

G   本安型+隔爆型（Exd [ia]ia IIC T6）

探測組件型式/材料

A   雙纜式/不銹鋼316L/PTFE

B   雙棒式/不銹鋼316L/PTFE

過程連接

GP  螺紋  G1½A

KP  螺紋  G2A

NP  螺紋  1½NPT

YP  特殊制定

電子組件

B   (4～20)mA/HART兩線制

C   (4～20)mA/(22.8～26.4)V DC /HART兩線/四線制

D   (198～242)V AC/HART四線制

密封/過程溫度

A   Viton 氟橡膠/（-40～150）℃

B   Kalrez全氟化橡膠/（-40～150）℃

外殼/防護等級（注）

A   鋁/IP67

B   塑料/IP66

D   鋁兩腔/IP67

G   不銹鋼316L/IP67

電纜進線

M   M20x1.5

N   ½NPT

現場顯示/編程器

A   帶

X   不帶

纜（棒）長

5位數字（單位：mm）

注: 本安型（Exia IIC T6）只限用“B”電子組件及“A”型外殼；本安+船用許可證（Exia IIC T6）只限用“B”電子組件及“G”型外殼；本安+隔爆型（Exd [ia]ia IIC T6）只限用“C”“D”電子組件及“D”型外殼；標配法蘭大小參照GB/T9119-2000 PN1.6MPa尺寸，厚度為15。
