HZM96Z系列直流多功能智能電力儀表(光伏產業用)
產品概述
HZM96Z 系列直流多功能智能電力儀表主要用于光伏產業、移動、聯通、電信通訊，太陽能、風能蓄電測量、直流電力系統測量，蓄電池、直流屏、電鍍、通訊電源、電動汽車充電樁、直流電動工具等場合。
型號命名
功能代碼：I：直流電流； U：直流電壓；Q:全電量；D：電能
選配功能：n代表選配功能數量，R代表RS485，DI代表開關量輸入，DO代表繼電器輸出， 如不需要選配功能，無需填寫；
性能特點
可測量顯示直流電流、電壓、功率、電能
分流器變比可直接設置、可用于不同電流等級的直流系統
可擴充 1 路 RS485 通訊口， 4 路開關量輸入，2 路繼電器輸出
1 路 4-20mA 模擬量輸出
技術指標
■顯示
LED 顯示或大屏幕 LCD 顯示
■測量精度電壓 0.5 級電流 0.5 級功率 0.5 級
有功電能 0.5 級
■信號輸入
電接線方式 單相
額定電壓 DC 0-1000V 額定電流 DC 0-9999A 功率 0-9999MW
電能 0-MWh
■輔助電源
工作范圍 AC/DC:85V-265V
■功能模塊通訊接口
開關量輸入 4 路開關量輸入,干接點方式開關量輸出 2 路繼電器輸出
變送輸出 1 路 4-20mA 模擬量輸出
■環 境
工作溫度 -25℃ ~ +55℃ 存儲溫度 -20℃ ~ +70℃
相對濕度 ≤95RH,不結露、無腐蝕性氣體場所海拔 ≤2500m
■安 全
絕緣電阻 ≥100MΩ 防護等級 Ip30
交流耐壓 AC2KV/min
■EMC 電磁兼容
靜電放電 嚴酷等級 III 級浪涌沖擊 嚴酷等級 III 級
電快速瞬變脈沖群 嚴酷等級 III 級
■外形尺寸 開孔尺寸 91×91 規格型號
HZM96ZUI/D(開孔尺寸:91×91cm)
特點：測量直流電流電壓測量精度：0.5 級
可選配 RS-485 口 Modbus-RTU 協議LED 顯示
HZM96ZE/D(開孔尺寸:91×91cm)
特點：測量直流電流、電壓、功率和電能測量精度：0.5 級
可選配 RS-485 口 Modbus-RTU 協議LED 顯示
HZM96ZEY/D(開孔尺寸:91×91cm)
特點：測量直流電流、電壓、功率和電能測量精度：0.5 級
可選配 RS-485 口 Modbus-RTU 協議LCD 顯示

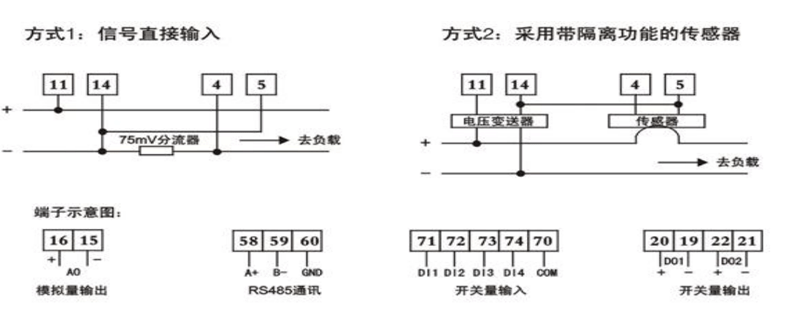

典型接線圖
