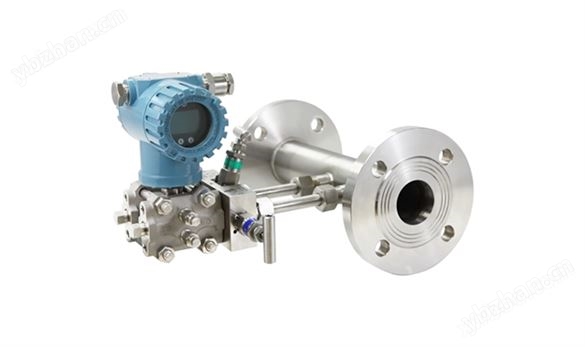

差壓式錐型流量計，是一種創新性的具有高精度流量測量的流量計，專門設計用于各種困難場合對流體進行高精確度的流量測量。它通過懸掛在管線中心的一個V型錐體來節流，這樣迫使流體以管線的中心線為中心，轉繞著錐體流過，這種幾何形狀與傳統節流元件相比具有許多優點，由于差壓式錐型流量計的設計，使得流體的流動狀態，對其測量的精確度，不產生明顯的影響，使其能應用于無直管段，流動狀態紊亂，兩相混合體等困難的測量場合......
精確的流量測量 · 流量測量領域的專家 · 二線制的接線
可替換以下產品使用：孔板、文丘里、噴嘴、旋渦流量計、轉子流量計、旋進式流量計、阿紐巴流量計
應用范圍
應用介質
氣體介質測量:
煤氣（焦爐煤氣、高爐煤氣、發生爐煤氣、城市管道煤氣）、天然氣（包括含濕量5%以下的天然氣）、空氣、氧氣、氮氣、氫氣、CO2、氯氣、甲烷氣體、丙烯氣體、煙氣、飽和蒸汽、過熱蒸汽、濕氣體等。
液體測量
水、油類（含原油、汽油、柴油、煤油、渣油等）、乳化液、純水、雙氧水、甘油、醇類、凈水、污水、苯等各種液體。
應用領域
油、氣產品及輸送
石油精練
城市用水及廢水
化工/醫學工藝過程
能源/熱電聯產
礦業
紙漿/造紙
制造業
食品及飲料
其它行業
應用條件
從深冷到超臨界狀態:
溫度 -50℃～500℃
壓力 40MPa
雷諾數范圍 8×103～5×106
滿量程差壓型號范圍 0.1～100KPa
量計的特點
壓損低
儀噪比低
自清潔功能
流速場重整功能
前后直管段要求最小
高精度 + 0.5% FS
高重復性 ±0.2%
寬量程比 一般1:10(可以要求更高)
困難的應用場合 臟液體、潮濕氣體、漿料、低壓煤氣等
技術規格
精度：±0.5% F.S.（水標定精度） ±1.0% F.S.（計算精度）
重復性：±0.2%
量程比：1:3到10或更好
標準?值：0.45～0.85,可用專門的?值
壓力損失：隨?值和差壓變化
安裝管道要求：測量體前1～3倍測量體直徑；測量體后2～3倍測量體直徑
材質：碳鋼，304，316L不銹鋼或按用戶要求使用特殊材料
技術特點
寬量程比
由于差壓式錐型流量計的設計，其量程比較大，一般為1:3到1:50，若需要可以增大，在雷諾數高于8000時，其輸出信號為線性，若低于8000時，需要對其輸出信號進行修正。
直管段要求低
由于其錐體可以均勻流體分布曲線，因此，同其它類型的流量計相比，對上、下游直管段要求較小，一段而言，上游1D、下游2D以上的直管段就可滿足要求，當應用于大管道，或安裝位置有限的場合，具有的特點。
長期穩定性好
錐體的設計，保證了流體在流經錐體時，是一種漸變過程，無突變，流量先經過錐體后，再到達錐邊，因此，錐也不會經常性地受到流體的磨損，?值可以保持長期不變，故儀表長期使用而勿需重新標定。
信號穩定性好
所有采用差壓原理測量的流量儀表都會有“信號波動"，這是因為即使進入測量儀表前的流體非常穩定，通過一次測量元件后，也會產生信號波動，從而對測量儀表的讀數造成干擾。
具有“自清潔功能"
差壓式錐型流量計的設計，使其錐體不存在死區，在錐體上不會堆積流體的碎片，粘渣或染質，因而具有“自清潔"能力。
