西安雷通微系統技術有限公司
產品型號LT_49DR_SV2
品 牌其他品牌
廠商性質生產商
所 在 地西安市
聯系方式:秦先生查看聯系方式
更新時間:2024-07-04 18:03:44瀏覽次數:362次
聯系我時,請告知來自 儀表網產地 | 國產 | 加工定制 | 是 |
---|

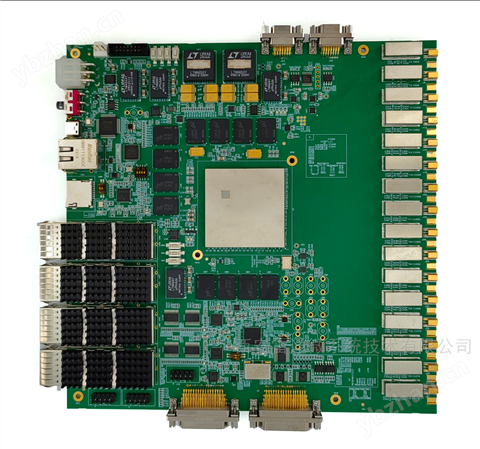

LT_49DR_SV2數字陣列板卡:該產品采用了XCZU49DR作為主控芯片,優化了時鐘性能,針對雷達應用優化了相噪,脈內信噪比,SFDR,通道間隔離度指標。板卡外圍接口豐富,通道間一致性優異,并支持多板級聯使用,在數字陣列雷達應用上有突出優勢。
應用方向:
數字陣列雷達、MIMO雷達;大規模MIMO通信;
陣列偵收;量子計算
電性能參數:
ü通道數:16發16收
ü射頻頻率:DC-6GHz
üADC采樣率:2.5GSPS
üDAC采樣率:9.85GSPS
ü通道間隔離度:>60dB
üADC/DAC通道一致性:
幅度:±0.5dB ( 3GHz單音,校準后)
相位:±2° ( 3GHz單音,校準后)
üADC位數:14bit
üDAC位數:14bit
üDAC輸出功率:-10dBm@typ
üSFDR:65dBc@typ
ü內存:
PS 4xDDR4(8GB,64bit,2400MT/s)
PL 4xDDR4(8GB,64bit,2400MT/s)
PLB 4xDDR4(8GB,64bit,2400MT/s)
üQSPI Flash:2Gb
ü支持:10MHz/100MHz時鐘輸入/輸出
ü供電:12VDC
ü尺寸:200mm*200mm
外設接口信息:
PS端接口:
ü2x QSPI flash(128MB,8bit)
ü1x 10/100/1000 Ethernet網口
ü1x USB_JTAG/UART調試接口
ü1x MicroSD卡
ü4x GPIO(備注:共用1x J30J-74ZKWP7-J接口)
PL端接口:
ü4x QSFP 100G光口 ü1x J30J-74ZKWP7-J
包含: 16x PMOD(2x8路GPIO),4x LVDS-IN(4對差分輸入),4x LVDS-OUT(4對差分輸出),12x RS422(6對差分輸出,6對差分輸入),4x RS232(2輸出,2輸入), 4x RS485(2輸出,2輸入)
ü1x J30J-74TJWP7-J
包含:64x PMOD(8x8路GPIO)
ü1x J30J-15ZKWP7-J
包括:4x GPIO,2x RS232(1輸出,1輸出),2x RS422(1對差分輸入,1對差分輸出)
ü1x J30J-15TJWP7-J
包括:4x GPIO,2x RS232(1輸出,1輸出),2x RS422(1對差分輸入,1對差分輸出)
