西安雷通微系統技術有限公司


8發8收數字陣列板卡

返回列表頁

參   考   價: ￥ 999999

訂  貨  量: ≥1 件

具體成交價以合同協議為準

產品型號LT-RFSoC-8T8R-47DR

品       牌其他品牌

廠商性質生產商

所  在  地西安市

聯系方式：秦先生查看聯系方式

更新時間：2024-07-04 17:53:46瀏覽次數：312次

聯系我時，請告知來自 儀表網

產品簡介
產地 國產 加工定制 是

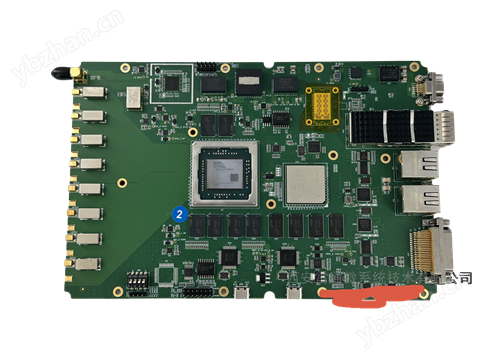

LT-RFSoC-8T8R-47DR數字陣列板卡，采用XCZU47DR和TMS320C6678ACYPA相結合的方式來搭建該系統，以XCZU47DR作為主控制器，實現8收8發的信號發射、采集和控制，并根據需求搭建了足夠的外圍高速接口；以TMS320C6678ACYPA作為DSP處理IC，大大提高了平臺的數據處理及運算能力。
應用方向：
數字陣列雷達、MIMO雷達；大規模MIMO通信；雷達模擬器

詳細介紹

電性能參數：

ü通道數：8發8收

ü射頻頻率：DC-6GHz

üADC采樣率：5.0GSPS

üDAC采樣率：9.85GSPS

ü通道間隔離度：＞65dB

üADC/DAC通道一致性：

          幅度：±0.5dB  （ 3GHz單音，校準后）

          相位：±2° （ 3GHz單音，校準后）

üADC位數：14bit

üDAC位數：14bit

üDAC輸出功率：-10dBm@typ

üSFDR：65dBc@typ

ü內存：

        PS    2x DDR4 (4GB,32bit, 3200MT/s)

        PL    4x DDR4 (8GB,64bit, 3200MT/s)

        DSP 4x DDR3 (4GB,64bit, 1866MT/s)

üQSPI Flash：

        DSP    1Gb (Nor flash, 8bit)

        FPGA  2Gb (Nor flash, 8bit)

ü支持：10MHz/100MHz時鐘輸入/輸出

ü供電：28VDC

ü尺寸：220mm*180mm

外設接口信息：

    DSP端接口：

ü1x 10/100/1000 Ethernet網口

ü1x QSPI flash(128MB,8bit)

ü1x Type-C_JTAG調試接口

    PS端接口：

ü2x QSPI flash(128MB,8bit)

ü1x10/100/1000 Ethernet網口

ü1x USB_JTAG/UART調試接口

ü1x MicroSD卡

    PL端接口：

ü1x QSFP 100G光口

ü1x J30J-74ZKW6-J

包含： 16x TTL（8發8收），14x RS422（8對差分輸出，6對差分輸入），12x RS232（6輸出，6輸入），2x ARINC429（1對差分輸入，1對差分輸出）

ü1x J30J-9ZKWP7-J（電源接口）
