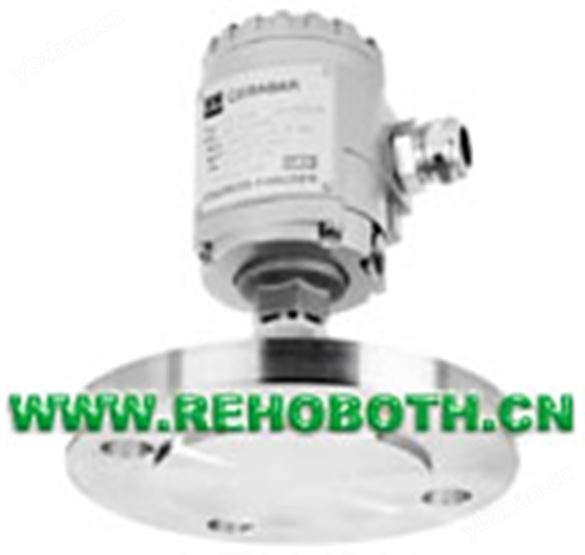

PMC535法蘭式隔膜壓力變送器
----Cerabar 系列模擬型壓力變送器

Products

技術特點：　

該產品是在PMC133壓力變送器原型基礎上加裝焊接密封隔離膜片結構而成避免了介質直接接觸壓力變送器的測量膜片及密封材料。

典型應用：

適用于高溫、強腐蝕、高粘度介質及易堵塞場合的壓力測量。

工作原理：

介質壓力直接作用于陶瓷膜片，正常的壓力使膜片偏移0.025mm,超壓狀態也只使膜片偏移0.1mm，此時測量膜片貼到了陶瓷支架上，避免了損壞。膜片位移產生的電容量，由與其直接連接的電子部件檢測、放大和轉換為標準信號。

詳細參數：

隔膜中介液

膜片中介液	代碼	介質溫度 20KPa≤壓力≤0.1MPa	介質溫度壓力≥0.1MPa	TK校正系數
硅油	A	－40~＋180℃	－40~＋200℃	1
高溫油	G，N	－10~＋200℃	－10~＋350℃	0.72
甘油	E	－	+15~＋200℃	0.64
植物油	D	－10~＋120℃	－10~＋200℃	1.05

溫度影響

DN50 300Pa /10K DN80 200Pa /10K

DN50 延伸出50mm 300Pa /10K DN80 延伸出50mm 200Pa /10K

DN50 延伸出100mm 300Pa /10K DN80 延伸出100mm 200Pa /10K

DN50 延伸出200mm 300Pa /10K DN80 延伸出200mm 200Pa /10K

選型要點

溫度影響：溫度變化對密封隔膜型壓力變送器的影響主要取決于隔膜內中介的物理特性?？偟臏囟认禂?shù)是壓力變送器的溫度系數[PMC133]與密封隔膜的溫度系數之和。

校準：密封隔膜型壓力變送器的校準溫度為20℃。安裝位置應是水平安裝，非水平安裝會對零點產生影響±1.7KPa的偏移，此時，只需調整零點電位器即可校正。

溫度隔離器和毛細管結構：被測何時介質溫度持續高達130℃或低-30℃，建議選用溫度隔離器或毛細管結構。

隔離膜片：隔離膜片的材料應根據被測介質的腐蝕性來選擇。

中介液：選用何種密封中介液取決于工況條件，標準的密封中介液為甘油或硅油；食品工業可采用植物油；絕壓或負壓量程可用硅油代替甘油；高溫或低溫采用特殊中介液。在溫度條件充許的情況下，盡量采用溫度特性較好的中介液，以改善隔離膜片的溫度性能。

信號輸出

模擬信號：4...20mA兩線制

模擬信號：0...20mA三線制

過程連接

平法蘭連接：GB9123.1－2000，DN50、DN80，PN4Mpa

及延伸法蘭：GB9123.1－2000，DN50、DN80，PN4Mpa
