產品型號YGM20
品 牌其他品牌
廠商性質生產商
所 在 地南京市
聯系方式：史先生查看聯系方式
更新時間：2025-01-08 09:10:09瀏覽次數：404次
聯系我時，請告知來自 儀表網| 產地 | 國產 | 加工定制 | 是 |
|---|---|---|---|
| 執行質量標準 | 國標 |
YGM20風速傳感器測片選擇菱形截面，動壓孔與風速平行，靜壓孔位于背面，處于穩流區。菱形截面使得背風面靜壓孔處穩流區的氣壓更不易受紊亂氣流影響，氣流更穩定。因此風速差值更精準。

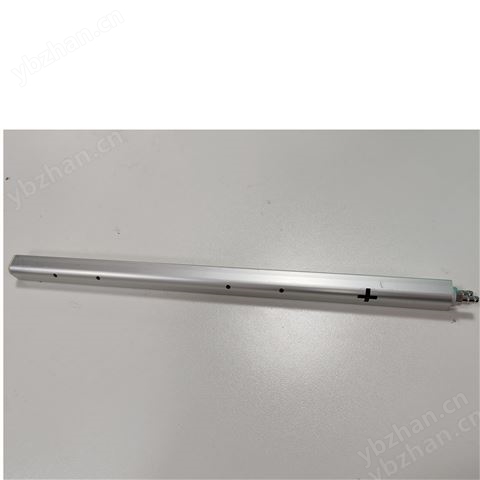

YGM20 風速傳感器測片
1、產品概述
YGM20菱形均速測片專為不均風場而設計，適用于對風速、風量測量精度要求較高的場合，與市面上現有風速測量設備相比，使得測片背風面靜 壓孔處穩流區的氣壓更不易受紊亂氣流影響，氣 流更穩定，測量風量更精準；風速傳感器測片可組合差壓、風速和風量變送器產品使用。
均速探頭是風速傳感器 / 差壓變送器的機械部件。它連接 壓力傳感器構成風速 / 風量傳感器，基于皮托管測量原理 的基礎上發展起來，流量 Q 等于通過管道的平均風速V 乘 以管道的有效截面積 S 來確定。
探頭利用等面積原理，具有菱形截面，自帶清晰刻度 標識，安裝在方形或圓形管道內，是風速 / 風量傳感器的 理想選擇。
長度涵蓋 22 種長度規格， 從 190mm - 2500mm 不等， 表中未列尺寸可咨詢廠家，能滿足客戶現場的多種選擇。
等面積原理
均速探頭根據等面積原理，每種測片根據長度不同， 分別提供若干個徑向鉆削的傳感孔?？砂惭b在方形或圓形 管道內，是由探頭和安裝法蘭組成，橫穿管道內部與風道 垂直，迎風面設有多個測量孔測量全壓，在其背后測量靜 壓，分別由全壓和靜壓導管引出，根據全壓與靜壓的差壓 值，計算出流經風道的風速及流量。
菱形截面，精度更高
探頭選擇菱形截面，動壓孔與風速平行，靜壓孔位于 背面，處于穩流區。菱形截面使得背風面靜壓孔處穩流區 的氣壓更不易受紊亂氣流影響，氣流更穩定。因此風速差 值更精準。
2、產品應用
● 暖通空調
● 實驗室
● 潔凈廠房
3、特點
● 菱形截面積
● 抗污染
● 可吹掃
