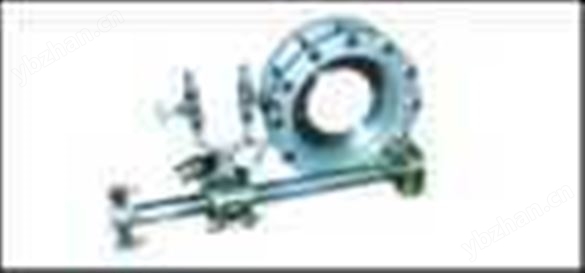

環室孔板詳細說明：

一、概述

標準孔板是測量流量的差壓發生裝置，配合各種差壓計或差壓變送器可測量管道中各種流體的流量。孔板流量計節流裝置包括環室孔板，噴嘴等?？装辶髁坑?jì)節流裝置與差壓變送器配套使用，可測量液體、蒸汽、氣體的流量，孔板流量計廣泛應用于石油、化工、冶金、電力、輕工等部門。充滿管道的流體，當它們流經管道內的節流裝置時，流束將在節流裝置的節流件處形成局部收縮，從而使流速增加，靜壓力低，于是在節流件前后便產生了壓力降，即壓差，介質流動的流量越大，在節流件前后產生的壓差就越大，所以孔板流量計可以通過測量壓差來衡量流體流量的大小。這種測量方法是以能量守衡定律和流動連續性定律為基準的。 智能節流裝置（孔板流量計）是集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力自動補償?shù)男乱淮髁坑?jì)，該孔板流量計采用*的微機技術與微功耗新技術，功能強，結構緊湊，操作簡單，使用方便。

二、特點

 ▲孔板流量計節流裝置結構易于復制，簡單、牢固，性能穩定可靠，使用期限長，價格低廉。 ▲孔板計算采用標準與加工 ▲孔板流量計應用范圍廣，全部單相流皆可測量，部分混相流亦可應用。 ▲標準型節流裝置無須實流校準，即可投用。 ▲一體型孔板流量計安裝更簡單，無須引壓管，可直接接差壓變送器和壓力變送器。智能型孔板流量計特點 ▲采用進口單晶硅智能差壓傳感器 ▲高精度，完善的自診斷功能 ▲智能孔板流量計智能孔板流量計其量程可自編程調整。 ▲智能孔板流量計可同時顯示累計流量、瞬時流量、壓力、溫度。 ▲具有在線、動態全補償功能外，智能孔板流量計還具有自診斷、自行設定量程。 ▲配有多種通訊接口 ▲穩定性高 ▲量程范圍寬、大于10：1 智能型孔板流量計技術指標 ▲高精度：±0.075% ▲高穩定性：優于0.1%FS/年 ▲高靜壓：40MPa ▲連續工作5年不需調校 ▲可忽略溫度、靜壓影響 ▲抗高過壓三、選型 型號 說 明 LG 節流裝置（孔板流量計） 代號 按其結構特征的兩大基本分類 K 孔板 P 噴嘴等 代號 公稱壓力（105Pa） 2.5 2.5 10 10 16 16 25 25 64 64 100 100 200 200 代號 口徑 10～1600 10～1600mm 代號 按其結構形式細分 H 標準孔板（環室） Y 標準孔板（法蘭） K 標準孔板（鉆孔） I ISA 1932噴嘴 L 長徑噴嘴 W 文丘利噴嘴 G 經典文丘利管 S 雙重孔板 Q 圓缺孔板 Z 錐形入口孔板 R 1/4圓孔板 P 偏心孔板 N 整體（內藏）孔板 X 楔形孔板 T 不在上述之列的特殊節流裝置 代號 介質 1 液體 2 氣體 3 蒸汽 4 高溫液體 代號 補償形式 N 不帶壓力、溫度補償 P 帶壓力補償輸出 T 帶溫度補償輸出 Q 帶壓力、溫度補償輸出 代號 變送器差壓量程范圍 0 微差壓量程 1 低差壓量程 2 中差壓量程 3 高差壓量程 代號 是否帶現場顯示 W 節流裝置傳感器 X 智能節流裝置（流量計） 代號 供電方式 0 外接+24VDC供電 1 3.6V電池供電
