一、簡述

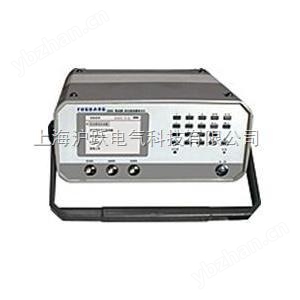

ZY5060型數字電平振蕩器采用*數字直接合成技術DDS，以及大規模集成的智能型、全數字化儀表。 與ZY5010數字選頻電平表配套使用，可完成繼電保護高頻通道自動測試。由于選頻表的高電平輸入（＋50dB）測量和振蕩器的高電平輸出（＋20dB）和， ZY5060型數字電平振蕩器特別適用于電力載波和電力線保護設備的各種測試。輸出端口設有自動保護電路的提示功能，保證用戶正常測量。
二、ZY5060型主要特點
● 全數字化， 高清晰大屏液晶顯示器（LCD）， 漢字圖形顯示，菜單式操作。
● 發信電平-77.9dB～+20dB具有良好的頻響和電平穩定度，輸出純度*，是理想的高質量信號源。輸出端口設有自動保護電路，不會因強信號灌入而損壞輸出電路，特別適用于繼電保護高頻通道的測試 。
● ZY5060型備有各種輸出、輸入阻抗，適于與通信設備作終端或跨接測量。具有dB、dBm、mV三種測量單位，可根據需要切換，直接顯示而不用換算 。
● 儀表配套使用實現自動同步對測，自動測量高頻通道的電平、衰減、幅頻特性、衡重雜音、線路阻抗等高頻參數，且具有RS232串行接口，數據可存儲并上傳PC機打印輸出 。
● 儀表交直流兩用，內置可充電鋰電池，可連續工作4小時，功耗均小于4W。
三、ZY5060型主要技術特性
輸出頻率 200Hz～1700kHz
200Hz～620kHz（平衡600Ω）
LCD漢字圖形顯示，菜單式操作，輸出頻率及電平數字指示，分辨率1Hz。
頻率誤差 ±3×10-6±1Hz
輸出電平與阻抗 不平衡0Ω -77.9dB～+20dB，允許外接75Ω
不平衡75Ω -83.9dB～+14dB，（-74.9dBm～+23dBm）
平衡 0Ω -71.9dB～+20dB
平衡150Ω -77.9dB～+20dB，（-71.9dBm～+26dBm）
平衡600Ω -77.9dB～+20dB
電平顯示器 LCD漢字圖形顯示，菜單式操作， 電平數字指示，具有dB、dBm、mV 三種單位顯示
ZY5060型頻率與電平調節 采用數字鍵或增量上 /下鍵輸入
增量調節:頻率、電平步長由用戶設定
輸出電平誤差 0dB固有誤差 ±0.1dB
電平線性誤差 ±0.2dB
輸出信號平衡度 ≥40dB
失真衰減 二、三次諧波衰減 ≥46dB
非諧波和雜散衰減 ≥60dB
外形尺寸 270mm（寬）×120mm（高）×265mm（深）
重量 約2.4kg（帶電池）
