產品簡介

側裝式磁翻柱液位計的zui顯著特點是液體介質與指示器*隔離，所以在任何情況下都非常安全、可靠、耐用，而且各種型號的液位計配上液位報警、控制開關，可實現液位或界位的上、下限越位報警，控制或連鎖；配上靜壓式液位變送器或干簧-電阻式液位變送器，可將液位，界位信號轉換成二線制4-20mADC標準信號，實現遠距離指示、檢測、記錄與控制。

詳細介紹

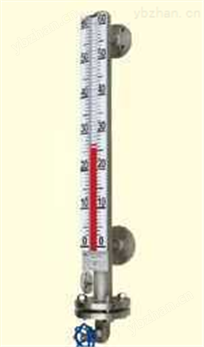

UHZ-518/517C系列側裝式磁翻柱液位計 詳細說明

UHZ-518C系列側裝式磁翻柱液位計，是本公司引進、吸收國外同類產品，并加以吸收、消化、提高，按原化學工業 部頒布的磁性液位計標準HG／T21584-95研制生產的產品。可用于各種塔、罐槽、球形容器和鍋爐等設備的介質液位檢測。該系列磁性液位計可以做到高密封，防泄漏和適應高壓高溫、腐蝕性條件下的液位測量，具有可靠的安全性，它彌補了玻璃板管液位計指示不清晰，易破碎的不足，不受高、低溫度劇變的影響，不需多組液位計的組合。全過程測量無盲區，顯示醒目、讀數直觀，且測量范圍大。特別是現場指示部分，由于不與液體介質直接接觸，所以對高溫、高壓、高粘度、有毒有害、強腐蝕性介質，更顯其*性。因此，它比傳統的玻璃管，板式液位計具有更高的可靠性、安全性、*性、實用性。
的zui顯著特點是液體介質與指示器*隔離，所以在任何情況下都非常安全、可靠、耐用，而且各種型號的液位計配上液位報警、控制開關，可實現液位或界位的上、下限越位報警，控制或連鎖；配上靜壓式液位變送器或干簧-電阻式液位變送器，可將液位，界位信號轉換成二線制4-20mADC標準信號，實現遠距離指示、檢測、記錄與控制。該系列可廣泛適用于電力、石油、化工冶金環保、船舶、建筑、食品等各行業生產過程中的液位測量與控制。

技術參數

● 測量范圍：300～15000mm
● 準確度： ±10mm，±16mm
● 翻柱直徑：10mm,16mm
● 工作壓力：≤2．5Mpa2.5MPa以上可另行設汁
防腐型≤0．6Mpa
● 介質密度：≥0．45g／cm3
● 介質密度差：≥0.15g／cm3測量界位
● 介質溫度：-20℃　 250℃特殊要求可達450℃
● 介質粘度：≤0.4Pa·S，對于粘度大的介質或溫度
低時易結品的介質，可根據用用戶要求選
用加熱型夾套式液位汁。
● 環境振動：頻率≤25Hz，振幅≤0．5mm
● 跟隨速度：≤0.08m/s
● 本廠出廠連接法蘭尺寸：DN25，PNl.0公制管
● 連按法蘭：采用化工部1998年頒布的
HG20592～20635-97法蘭標準，若采
用其他法蘭標準如GB、ANSI、DIN等標準請用戶在定貨時注明。
對于高壓型側裝式磁性液位計連接法蘭采用HG20595－用97帶頸對焊連接法蘭DN25、PN6.0或PNl0Mpa，密封面形式突面或凸面，如有特殊要求可在訂貨時注明。
● 如有特殊要求可在定貨時商

結構原理

液位計根據浮力原理和磁性耦合作用研制而成。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的*磁鋼通過磁耦合傳遞到現場指示器，驅動紅、白翻柱翻轉180。，當液位上升時，翻柱由白色轉為紅色，當液位下降時，翻柱由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度，從而實現液位的指示。

規格型號

系列型號 UHZ-518	結構特點	接液材質	測量范圍 mm	適用介質條件				法蘭連接mm		重量kg
系列型號 UHZ-518	結構特點	接液材質	測量范圍 mm	溫度 ℃	壓力 Mpa	密度 g/cm3	粘度 Pa.s	DN	PN	基本重量	加長 基本重量
C10	標準型	1Cr18Ni 9Ti0Cr18Ni9 304	300- 8000	-20 150	0-2.45	0.5-2	≤0.04	25	1.0 1.6	6	5
C11	高壓型		300- 8000	-20 150	2.45-9.6	0.5-2	≤0.04	25	2.5 4.0	6	6
C12	高溫型高壓型		300- 8000	-20 350	2.45-9.6	0.5-2	≤0.04	25	6.3 1.0	6	6
C13	低溫型號 防霜型		300- 3500	>-40	0-2.45	0.5-2	≤0.04	25	1.6 2.5	6	7.5
C14	液氨、液化石油氣型		300- 15000	-20 150	0-2.45	0.45-0.7	≤0.05	25	2.5	6.5	6
C15	耐腐型	00Cr17Ni14Mo2 316L	300- 8000	-20 150	0-2.45	0.5-2	≤0.04	25	1.6	6	5
C16	防腐型（ PP外層玻璃鋼）	PP	300- 5000	20 100	0-0.6	0.5-2	≤0.04	32	1.6	3	3
C17	防腐型（ PVC 外層玻璃鋼）	U-PVC	300- 5000	20 60	0-0.5	0.5-2	≤0.04	32	1.6	3	3
C18	防腐型	ABS	300- 5000	-20 120	0-0.6	0.5-2	≤0.04	32	1.0	3	3
C19	防腐型（不銹鋼內 襯PP）	PP	300- 15000	-20 100	0-1.0	0.5-2	≤0.04	25	1.6	4	5
C20	防腐型	PE	300- 5000	20 40	0-0.6	0.5-2	≤0.04	25	1.6	6	7
C21	蒸氣夾套加熱型	1Cr18Ni9Ti	300- 15000	-20 150	0-2.45	0.5-2	≤0.05	32	1.6	6	8
C22	高粘度介質型	0Cr18Ni9 304	300- 15000	-20 150	0-2.45	0.5-2	≤0.05	32	1.6	6	5
C23	食品專 用型	1Cr18Ni9Ti	300- 15000	-20 150	0-1.6	0.5-2	≤0.05	50	1.6	7	5
