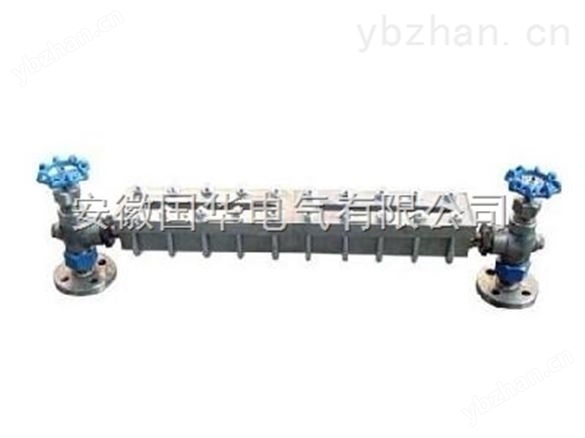

透光式玻璃板液位計

關鍵字：透光式玻璃板液位計,液位計

產品概述：
        HG5-1364-80透光式玻璃板液位計可用來直接指示密封容器中的液位高度，具有結構簡單，直觀可靠，經久耐用等優點，但容器中的介質必須是與鋼、鋼紙及石墨壓環不起腐蝕作用的。
儀表的上下閥上裝有法蘭接頭，與容器連接構聯通器，透過玻璃板直接指示容器*的液位，“夾套型”設有加熱或冷卻裝置。該裝置加熱時可用蒸氣，冷卻時可用循環水，這樣可以調節流動性能，夾套型接管尺寸ZG1/4內螺紋。
在上下閥內裝有鋼球，當玻璃板因意外事故破壞時，鋼球在容器壓力作用下，自動密封，防止容器內的液體繼續外流。
在儀表的上端針形閥裝有阻塞螺釘，可供放氣之用，下端針形閥也裝有阻塞螺釘?？晒┓趴铡⑷?、排污、清洗。

應用范圍：
透光式玻璃板液位計適用于直接指示各種塔、罐、槽、箱等容器內介質液位。一般用于無色透明的液體，且光線較好場合。

測量原理：
玻璃板液位計在上下閥上都裝有M27×1.5或ZG3/4"的螺紋接頭，通過法蘭與容器連接構成連通器，透過玻璃板可直接讀得容器內液位的高度。

產品特點：

1. 讀數清晰、直觀、可靠。
2. 結構簡單、維修方便。
3. 經久耐用。

技術參數：

1. 測量范圍（安裝中心距L）：500、800、1100、1400、1700……mm。
2. 工作壓力：2.5、4.0、6.3MPa、0.6MPa（用于R型）
3. 工作溫度：-20~+200℃
4. 安裝形式：法蘭安裝　PN4.0　DN20.HGJ-47-91
5. 螺紋安裝　外螺紋G3/4"(或 M27×1.5)
6. 材質：碳鋼、不銹鋼
7. 伴熱蒸汽壓力：0.6MPa
8. 蒸汽夾套接頭：G1/2"外螺紋
9. 鋼球自封壓力：0.2MPa

產品選型：

訂貨須知：
訂貨時請?zhí)峁┫铝袇?shù)：
1、型號規格；
2、被測介質名稱：介質密度：如果不知道密度，可以告訴我們介質的名稱，混合液體要知道由哪幾種液體組成；
3、儀表測量范圍：也可稱為公稱長度，也就是兩個法蘭的中心距離；
4、工作壓力：zui高承受壓力；
5、工作溫度：測量液體的zui低、zui高溫度；
6、材質要求：接液材質，如不知道用哪種材質，可以向我們咨詢（一般裝液體的是什么材質我們就可以用什么材質）；
7、是否配套供應法蘭、螺栓、螺母、閥門、密封墊圈等配件；
8、法蘭標準：法蘭的公稱通徑，使用zui多的法蘭是DN20或DN25；
9、特殊要求：請?jiān)谟嗀浨霸敿?xì)注明，如是否要帶遠傳、保溫夾套等等。
