聯系我時，請告知來自 儀表網歡迎使用UEditor！WSD-3KW系列數字直流電源WSD3010H0-30
歡迎使用UEditor！
WSD-3KW系列數字直流電源
WSD3010H 0-30.000V/0-100.0A
WSD6050 0-60.000V/0-50.00A
WSD10H30 0-100.00V/0-30.00A
WSD20H15 0-200.00V/0-15.00A
WSD30H10 0-300.00V/0-10.00A
WSD60H05 0-600.00V/0-5.000A
? 額定電壓30V/60V/100V/200V/300V/600V
? 電壓全5位顯示，電流全4位顯示
? 低紋波和低噪聲
? 1mV和1mA的分辨率，電源輸出更精準
? 優異的動態響應時間<10ms
? 高顯示精度和高編程精度
? 啟動無過沖，并且可設定電壓和電流的上升斜率
? 實時功率顯示
? 標配接口：RS232&RS485
一、 產品參數
技術參數 | Technical Data | WSD 3000W系列 |
交流：供電 | AC:Supply | |
- 電壓 | -Voltage | 單相220VAC±10% |
- 頻率 | -Frequency | 50-60HZ |
- 功率因素 | -Power Factor | ＞0.92 |
直流：電壓 | DC:Voltage | |
- 精確度 | - Accuracy | ＜額定值的0.2%（CV模式下） |
- 0-99%的負載調整率 | - Load regulation 0-99% | ＜額定值的0.05% |
- ±10%△UAC線性調整率 | - Line regulation ±10%△UAC | ＜額定值的0.05% |
- 帶載10-99%調整需時 | - Regulation 10-99% load | ＜10ms |
- 帶載10-90%上升時間 | - Rise time 10-90% | ＜100ms-10s |
- 過壓保護 | - Overvoltage protection | |
直流：電流 | DC:Current | |
- 精確度 | - Accuracy | ＜額定值的0.3%（CC模式下） |
- 1-99%的負載調整率 | - Load regulation 1-99% | ＜額定值的0.15% |
- ±10%△Uac線性調率 | - Line regulation ±10%△UAC | ＜額定值的0.05% |
直流：功率 | DC:Power | |
- 精確度 | - Accuracy | ＜額定值的0.5% |
保護功能 | Protection | 輸出限壓保護，輸出限流保護，輸出限功率保護，溫度保護 |
隔離耐壓 | Insulation | |
-交流輸入對外殼 | - AC input to enclosure | 1500VDC |
-交流輸入對直流輸出 | - AC input to DC output | 1500VDC |
-直流輸出對外殼（PE） | -DC output to enclosure（PE） | 500VDC |
數字接口 | Digital interfaces | RS232或者RS485 |
冷卻方式 | Cooling | 風冷 |
工作溫度 | Operation temperature | -5℃-45℃ |
存儲溫度 | Storage temperature | -20℃-60℃ |
相對濕度 | Humidity | ＜80%，無凝露 |
尺寸(寬*高*深) | Dimensions（W H D） | 425*88*420mm |
重量 | Weight | 12KG |
產品選型表：
型號 | 電壓 | 電流 | 功率 | 電壓紋波 |
WSD3010H | 0-30.000V | 0-100.0A | 3KW | Vrms＜0.3% |
WSD6050 | 0-60.000V | 0-50.00A | 3KW | Vrms＜0.3% |
WSD10H30 | 0-100.00V | 0-30.00A | 3KW | Vrms＜0.3% |
WSD20H15 | 0-200.00V | 0-15.00A | 3KW | Vrms＜0.3% |
WSD30H10 | 0-300.00V | 0-10.00A | 3KW | Vrms＜0.3% |
WSD60H05 | 0-600.00V | 0-5.000A | 3KW | Vrms＜0.3% |
二、產品介紹：
WSD系列數字按鍵式直流電源供應器是一款由微處理器控制的高性能直流電源供應器。本系列產品具有高準確性、高精確度、高穩定性等優良電子特性。是研究單位、實驗室作為可調直流電源或生產線作為產品壽命測試電源的選擇。本系列產品設計有完善的過電壓、過溫度保護線路，產品的可靠性更高。
三、產品行業應用：
1. LED、節能燈等燈具測試及老化
2. 開關電源、電源適配器
3. 光伏、逆變器測試?yán)匣?/p>
4. 航空航天、工
5. 電動車電機、控制器、直流馬達測試及老化
6. 電容器、電阻、繼電器、晶體管、傳感器等電子器件
7. 電解、電鍍、腐蝕鋁箔加工等液晶屏、觸摸屏等顯示器
8. 汽車電子、直流電機、電機控制器、點煙器、影音測試?yán)匣?/p>

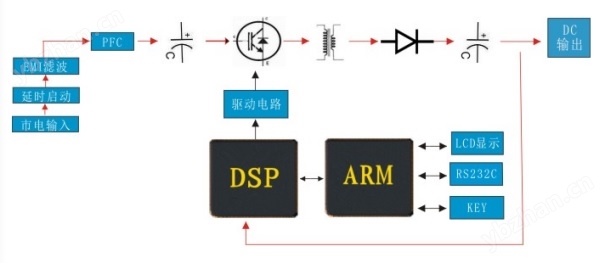

四、產品原理：
五、前面板示圖和尺寸圖
六、產品實物圖

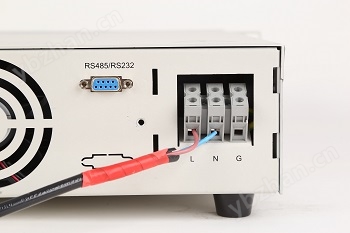

七、產品細節圖
產品特點：
1，編程功能
電源具有編程輸出模式，可編程10組不同的參數，以及循環次數。如設置初始電壓/電流值、終止電壓/電流值、保持時間等參數。同時可以實現多步驟連續輸出，單步輸出以及循環輸出功能?？梢詫?shí)現電壓階躍，電壓序列等不同模式。下圖為幾種輸出波形示意圖。
電壓電流設置范圍為全量程可設；保持時間設置范圍1S~10000S；循環次數：1~65535?？梢酝ㄟ^界面參數設置開啟/關閉編程模式，在編程模式下，常規電壓電流參數設置值無效。
2，動態響應時間優異
10%到50%負載變動情況下，動態響應波形 50%到10%負載變動情況下，動態響應波形
50%到90%負載變動情況下和90%到50%負載變動情況下，動態響應波形
3，電壓和電流無啟動沖擊，同時可以設定電壓和電流的上升斜率
設定300ms上升時間 設定1000ms上升時間
4，高顯示精度：CV模式下電壓顯示精度0.1%；CC模式下電流顯示精度0.2%
5，預設電壓/電流值;輸出電壓/電流值;工作模式;本地/遠控;啟動/停止同時顯示在一個界面，方便客戶監控直流電源狀態；電源可以實現功率顯示
6，該系列直流電源的電壓低紋波，同時電流也低紋波，可以作為恒流源使用
附
產品特點：
1，激光工藝生產的產品機箱，使機箱細節更顯質感
2，的烤漆工藝和配色，使直流電源外觀美觀大方
3，各類標識采用絲?。ǔa(chǎn)品標簽）
4，產品內部PCBA和DIP工藝，提升產品組裝效率和減少人為故障
5，產品內部結構件設計，使產品杜絕因運輸造成的損壞
6，產品包裝設計也能減少因運輸造成的損壞
7，生產流程設置節點檢查，減少組裝不良率
8，QC檢測，使每臺電源的質量和技術指標得到保障
9，電壓5位顯示，1mV的分辨率；電流4位顯示，1mA的分辨率
10，該系列直流電源有電壓和電流的預設功能
11，高顯示精度：CV模式下電壓顯示精度0.1%；CC模式下電流顯示精度0.2%
12，液晶屏顯示
13，預設電壓/電流值;輸出電壓/電流值;工作模式;本地/遠控;啟動/停止同時顯示在一個界面，方便客戶監控直流電源狀態
14，該系列直流電源的電壓低紋波，同時電流也低紋波，可以作為恒流源使用
15，電壓和電流無啟動沖擊，同時可以設定電壓和電流的上升斜率
16，動態響應時間優異
17，標配RS232&RS485接口
18，電源可以實現功率顯示
19，本系列電源具有編程功能，可以編輯階躍波形，脈沖波形等
20，性價比高，中低端價格可以迎合中應用行業
21，各型號產品備有庫存，客戶直接提貨
22，保修期1年（可拓展至3年），保修期內無需客戶端出任何費用即可享受我司售后
23，售后響應時間小于2小時（限常規類產品）
產品資料鏈接：（本系列產品只有電子檔的各類資料，請與我司業務人員或者代理商索要）
1，產品資料
2，產品快速使用手冊
3，產品快速安裝手冊
4，產品使用說明書
5，ModbusRTU通訊協議
產品訂購信息：
WSD3010H 高精度可編程直流電源 0-30V/0-100A 高精度可編程直流電源 WSD3010H
WSD6050 高精度可編程直流電源 0-60V/0-50A 高精度可編程直流電源 WSD6050
WSD10H30 高精度可編程直流電源 0-100V/0-30A 高精度可編程直流電源 WSD10H30
WSD20H15 高精度可編程直流電源 0-200V/0-15A 高精度可編程直流電源 WSD20H15
WSD30H10 高精度可編程直流電源 0-300V/0-10A 高精度可編程直流電源 WSD30H10
WSD60H05 高精度可編程直流電源 0-600V/0-5A 高精度可編程直流電源 WSD60H05
