產地	國產	防護等級	IP65
工作電壓	24VDCV	工作溫度	-20～80℃℃
加工定制	是	適用介質	氣體,液體,液固
輸出信號	開關量信號	質保	1年

?一. 概述
TXZL12防爆流量開關可廣泛應用于石油、化工、電力、冶金等易燃易爆場所流量檢測。
TXZL12防爆流量開關是基于L.V.King熱交換原理設計的，前端安裝一個流量傳感器，與介質接觸部分有兩個探針。一個測量介質溫度，另一個測溫并被加熱，當沒有介質流動時兩個探針的溫差大，有介質流動時兩個探針溫差變小，溫差的大小只與介質的流速有關，流速越大溫差越小，流速越小溫差越大，不流動時溫差最

詳細介紹

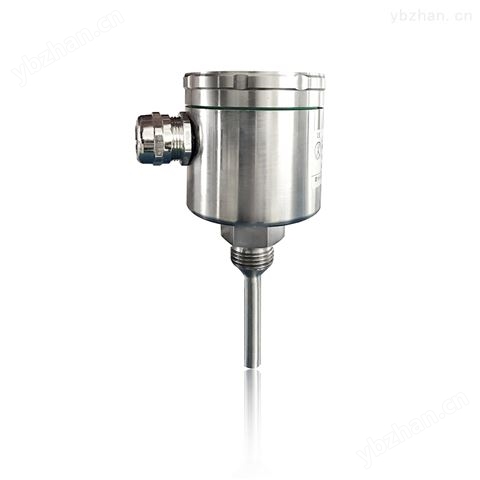

TXZL12防爆流量開關

一. 概述

TXZL12防爆流量開關可廣泛應用于石油、化工、電力、冶金等易燃易爆場所流量檢測。

TXZL12防爆流量開關是基于L.V.King熱交換原理設計的，前端安裝一個流量傳感器，與介質接觸部分有兩個探針。一個測量介質溫度，另一個測溫并被加熱，當沒有介質流動時兩個探針的溫差大，有介質流動時兩個探針溫差變小，溫差的大小只與介質的流速有關，流速越大溫差越小，流速越小溫差越大，不流動時溫差大，同時與介質自身的導熱性溫度有關，當流速低于或上與某一設定值時，繼電器接通或者斷開，輸出開關量信號。

本產品防爆標志為ExdIICT6 Gb，符合GB3836.1和GB3836.2相關標準要求。適用于爆炸性危險環境的ⅡC級,引燃溫度組別T6組的可燃性氣體或蒸氣與空氣形成的爆炸性混合物的場所。

備注：使用該儀器時，嚴禁帶電開蓋及操作。

二. 產品特點

l 無機械可動部件，耐腐蝕，穩定可靠，壽命長，長期運行無須特殊維護；

l 探測探頭與信號處理電路一體設計，安裝使用方便；

l 內置溫度補償電路，介質及環境溫度對流體的流速所造成的誤差減到最??；

l 優選新型電路，電路發熱小，器件貼片安裝，可靠性高；

l 本產品內置繼電器，僅輸出開關量信號。

三.主要技術參數

電壓	24VDC
環境溫度	-20～80℃
相對濕度	5%～95%
公稱壓力	0～10Mpa
氣體流速	0～30m/s
液體流速	0～10m/s
防護等級	IP65
防爆標志為	Ex dⅡCT6 Gb
安裝方式	螺紋G3/4

四. 尺寸圖


五.選型表

TXZL12	B-G34	CT6	H	D	C	R	C	詳述
TXZL12								TXZL12系列防爆流量開關
	B-G34							接口螺紋尺寸G3/4
	B-G12							接口螺紋尺寸G1/2
		CT6						防爆等級：ExdIICT6
			H					接口螺紋：外螺紋
				D				直流24V±20%供電
					C			繼電器輸出
						R		常開+常閉輸出（SPDT)
							C	傳感器桿長30mm
