產地	國產	防護等級	IP33
工作電壓	250V	工作溫度	-25~80℃℃
過載電流	3A	加工定制	是
適用介質	氣體,液體,氣固,液固	輸出信號	開關量信號
質保	1年

一、概述
插入式安裝。機械式流量開關。內置微動觸發開關。
二、特點
極小的壓力損失，良好的重復性，抗污能力，通過旋鈕實現精確的開關誰當。機械部分與電子部分安全隔離。交貨時附有5種擋板，在大管徑低流速或管道未充滿時，用戶可根據現場情況靈活組合使用。同一種開關可用于多種管道。
三、應用
氣液兩用型，工業自動化/機械設備/空氣壓縮工業/制冷及空調，適用于直徑≥25mm的管道

詳細介紹

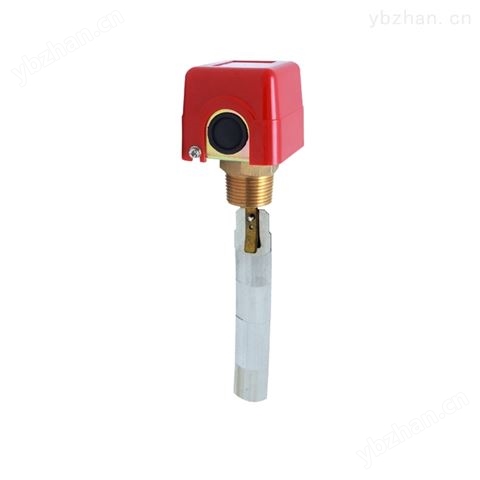

TX11擋板式流量開關

<strong>TX11擋板式流量開關</strong>.jpg

一、概述

插入式安裝。機械式流量開關。內置微動觸發開關。

二、特點

極小的壓力損失，良好的重復性，抗污能力，通過旋鈕實現精確的開關誰當。機械部分與電子部分安全隔離。交貨時附有5種擋板，在大管徑低流速或管道未充滿時，用戶可根據現場情況靈活組合使用。同一種開關可用于多種管道。

三、應用

氣液兩用型，工業自動化/機械設備/空氣壓縮工業/制冷及空調，適用于直徑≥25mm的管道

四、技術參數

設定范圍	詳見下表
重復性	±2.5%總量程
接線方式	端子接線
輸出	常開+常閉（250VAC,3A）
耐壓	16bar
平均壓力損失	0.08bar（流量大時）
環境溫度	-25~80℃
介質溫度	0~90℃
接口螺紋	NPT1管螺紋
防護等級	IP33
材料	主體：不銹鋼
	連接過程：黃銅
	連接桿：黃銅
	擋板：不銹鋼
	密封： NBR
	外殼： ABS

五、參數表1 適用于管徑≤6"時

安裝管徑DN	型號	適用擋板號	壓力 bar	可調范圍L/min（水）	遲滯 L/min（水）	重量 kg
1"	TX11-025HM	1	16	20~48	8	0.55
1 1/4"		1	16	34~100	10
1 1/2"		1	16	65~160	14
2"		1	16	120~280	26
2 1/2"		1	16	210~550	18
3"		1	16	380~750	20
2"		2	16	40~140	18
2 1/2"		2	16	110~340	15
3"		2	16	180~470	18
4"		2	16	350~920	20
3"		3	16	115~220	20
4"		3	16	210~590	20
5"		3	16	380~1200	40
5"		3	16	550~1800	80

參數表2 適用于管徑≥125mm時

接口高度 mm	型號	適用擋板	壓力 bar	可調范圍 m/s（水）	遲滯 m/s（水）	重量 kg
25	TX11-025HM	4	16	0.37~1.22	0.05	0.55
25		5	16	0.26~0.86	0.04
50		4	16	0.57~1.68	0.08
50		5	16	0.00~1.08	0.05
