SRWF-506型無線數傳模塊

返回列表頁

參考價

面議

具體成交價以合同協議為準

產品型號

品牌

廠商性質其他

所在地

在線詢價 收藏產品

聯系方式：查看聯系方式

更新時間：2023-07-23 11:14:33瀏覽次數：191次

聯系我時，請告知來自儀表網

產品分類 品牌分類

暫無信息

上海桑銳電子科技股份有限公司

經營模式：其他

商鋪產品：21條

所在地區：

詢價 給他留言

產品簡介

SRWF-506型無線數傳模塊

詳細介紹

產品簡介：

SRWF-506型無線數傳模塊是上海桑銳電子科技有限公司采用高效FEC前向糾錯技術結合高性能的無線射頻IC, 以及高速微處理器相結合開發出的一款無線通信模塊，該無線模塊是在SRWF-501型無線模塊的基礎添加了適當?shù)墓β史糯笃髟黾恿送ㄐ啪嚯x的一款微功率無線模塊, 可與SRWF-501、SRWF-507、SRWF-508進行無線通信。該無線通信模塊具有很強的抗力, 全透明傳輸, 體積小,功耗低傳輸距離遠的特點, 客戶使用時不需要任何編碼技術。

使用條件：

性能參數：

型號	SRWF-506
中心頻率	433MHZ
頻率范圍	425.00～443.00MHz(可選擇其他頻率)
信道數	8/16/32信道可選
調制方式	GFSK
通信距離(開放環境)	3600米(1200bps,AT-6)
功能	雙向半雙工通信
波特率	1200/2400/4800/9600/19200bps
接口方式	TTL串口/RS232/RS485
發射功率	+200mW/24dbm
接收靈敏度	-120dbm(1200bps)
通信數據格式	8N1/8E1/8O1可調
工作電壓	+4.5V~+5.5V
發射電流	< 300mA
接收電流	< 32~38mA
休眠電流	< 25uA
工作溫度	--20℃~70℃
工作濕度	10%~90%相對濕度無冷凝
尺寸	53x38x10mm
型關型號	SRWF-501、SRWF-507、SRWF-508

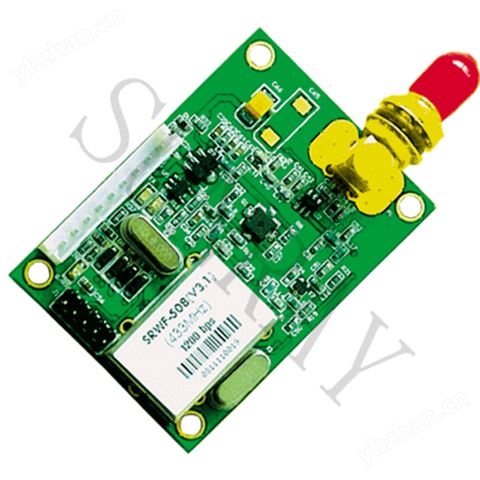

產品圖片和外形:

接口說明:

序號	接口說明	連接終端接口	備注
1	GND電源	模擬地
2	電源DC +4.5V…+5.5V
3	RXD/TTL 串行數據接收端	TTL TXD
4	TXD/TTL 串行數據發射端	TTL RXD
5	SGND 信號地	模擬地	可與電源地相連
6	A(TX)	A(RX) RS-485的A RS-232的TX
7	B(RX)	B(TX) RS-485的B RS-232的RX
8	SLP	休眠控制	（輸入） TTL 休眠信號 低有效t>15ms
9	RESET	復位	（輸出） TTL 喚醒信號 負脈沖喚醒 >1ms

主要功能特點：

產品特點:

1.微發射功率:24dbm（200mW）的發射功率。

2. ISM頻段工作頻率，無需申請頻點。
載頻頻率425.00～443.00MHz，也可提供315/868/915MHz等載頻

3.高抗力和低誤碼率。
基于FSK的調制方式，采用高效通信協議，在信道誤碼率為10-2時，可得到實際誤碼率10-5～10-6。

4.完善的通訊協議。

5.傳輸距離遠。
在視距情況下，天線高度>3米，可靠傳輸離距>3600m（BER=10-3/1200bps）。

6.透明的數據傳輸。
提供透明的數據接口，能適應任何標準或非標準的用戶協議。自動過濾掉空中產生的噪音信號及假數據（所發即所收）。

7 .多信道，多速率。
SRWF-506型模塊標準配置提供8/16/32個信道，根據用戶需要，可擴展到32信道，滿足用戶多種通信組合方式的需求。SRWF-506型模塊可提供1200bps、2400bps、4800bps、9600bps、19200bps等多種通信波特率，并且無線傳輸速率與接口波特率成正比，以滿足客戶設備對多種波特率的需要。

8 .雙串口，3種接口方式。
SRWF-506型模塊提供2個串口3種接口方式，COM1為T(mén)TL電平UART接口。COM2由用戶自定義為標準的RS-232/RS-485接口（用戶只需要拔/插短路器再上電即可改變接口類型）。

9 .高速無線通訊和大的數據緩沖區。
可1次傳輸無限長度的數據，用戶編程更加靈活。

10 .智能數據控制，用戶無需編制多余的程序。
即使是半雙工通信，用戶也無需編制多余的程序，只要從接口收/發數據即可，其它如空中收/發轉換，網絡連接，控制等操作，SRWF-506型模塊能夠自動完成。

11.低功耗及休眠功能。
接收電流32mA～38mA，發射電流<300mA,休眠時電流僅為<25uA（波特率=1200bps）。

12.高可靠性，體積小、重量輕。
采用高性能單片處理器ATMega88,外圍電路少，可靠性高，故障率低。

13.兩種接口收發等待時間。
可設置的接口等待時間使用模塊既能用于高速用戶設備（如DSP系統）也可適用低速系統（如51系統）。

14.看門狗實時監控。
ATMega88的看門狗監控內部功能，改變了傳統產品的組織結構，提高了產品的可靠性。

關鍵詞：數傳模塊標準
