產品介紹
1、本產品是針對環保部門對在用非道路移動機械排放檢測和在用汽車路檢路查的使用需求而開發的。產品以煙度計等設備為核心檢測部件，配備了滿足國標要求的專用軟件及便于的各個輔助設備，并將整個系統進行了集成和優化。
2、產品的檢測流程和技術規范滿足以下標準要求：
《柴油車污染物排放限值及測量方法(自由加速法及加載減速法)》(GB3847-2018)
《汽油車污染物排放限值及測量方法(雙怠速法及簡易工況法)》(GB18285-2018)
《非道路柴油移動機械排氣煙度限值及測量方法》(GB36886-2018)。
產品特點
☆構建了一個獨立和完善的檢測系統，集成化設計，攜帶方便，子設備之間無連接線，檢測現場整潔有序，檢測流程高效便捷；
☆煙度計為核心的測量部件，取樣式（分流式）測量方式。采用“空氣氣幕"保護技術，使光學系統免遭排煙的污染。測量室恒溫控制，防止排氣中水份冷凝，影響測量結果；
☆采用WIFI無線傳輸，保障了子設備間數據傳輸?shù)谋憬菪院头€(wěn)定性，相較藍牙技術，明顯改善了信號的覆蓋面和穿透力，使檢測過程更通暢和穩定；
☆系統子設備都內置了高性能的鋰電池，不受現場供電條件的限制；
☆采用工業級平板電腦，高可靠性，高防護等級(≥IP65)，*戶外使用需求；
☆軟件內置了林格曼黑度和不透光煙度(自由加載和自由加速流程)檢測項，測試流程提示明確，操作程序化，自動判斷檢測結果，實現檢測數據的存儲和查詢，并留存被測機械的相關信息和照片，檢驗結果可追溯；
☆檢測報告單以標準A4大小輸出，可定制化設計；
☆可選配尾氣分析儀MQW-50D(DC)實現汽油車的雙怠速檢測；
☆采用行駛證圖像識別技術，車輛信息輸入更便捷和高效；
☆路檢時間，在雙人配合操作的情況下，從信息輸入至打印報告單輸出，完成國標規定的自由加速檢測流程的時間，少于10分鐘。

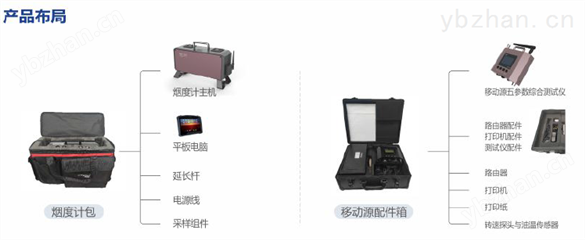

產品配置表
| 部件名稱 | 包含模塊 | 數量 | 備注 |
| 煙度計部件 | 煙度計主機 | 1臺 | 包含充電器等 |
| 采樣系統 | 1 套 | 包含紅色硅膠管、采樣槍頭、手柄等 | |
| 煙度計包 | 1 套 | 包含黑色泡沫、延長桿等 | |
| 平板電腦 | 1臺 | 預裝應用軟件 | |
| 隨機資料 | 1 套 |
| |
| 移動源部件 | 移動源五參數綜合測試儀 | 1 套 | 包含振動探頭和油溫傳感器 |
| 路由器 | 1件 |
| |
| 打印機 | 1件 |
| |
| 鋁合金箱 | 1件 |
| |
| 隨機資料 | 1 套 |
|
注：詳細配置信息見產品發貨清單。
產品技術參數
1) 煙度計相關參數
| 測量范圍、分辨力與示值誤差 |
| ||||
| 項目 | 吸收比(Ns)* | 光吸收系數(K) | 煙氣溫度 |
| |
| 單位 | % | m-1 | ℃ |
| |
| 測量范圍 | 0~99.90 | 0~16.08 | 0~150 |
| |
| 分辨力 | 0.01 | 0.01 | 1 |
| |
| 允許誤差 (誤差) | ±2.0 |
| ±2 |
| |
*對應的吸收比N測量范圍為（0~98.60）%
| 煙度計其他參數 | ||
| 光通道有效長度 | 201mm | |
| 光通道等效長度 | 430mm | |
| 環境條件 | 氣壓 | 60.0 kPa~110.0kPa |
| 溫度 | -5℃~50℃ | |
| 濕度 | 不大于95％ | |
| 工作電源 |
| AC 220V±22V，50Hz±1Hz |
| 額定功率 | 42W | |
| 外形尺寸（長×寬×高） | 525 mm×170 mm×332 mm | |
| 主機重量 | 約8.5kg | |
2）移動源五參數綜合測試儀相關參數
| 測量范圍、分辨力與示值誤差 | |||||
| 項目 | 溫度 | 濕度 | 氣壓 | 油溫 | 轉速 |
| 單位 | ℃ | %RH | kPa | ℃ | rpm |
| 測量范圍 | -20.0~60.0 | 0~95.0 | 40~110.0 | -30.0~150.0 | 500~6000 |
| 分辨力 | 0.1 | 0.1 | 0.1 | 0.1 | 1 |
| 示值誤差 | ±0.5 | ±3 | ±0.5 | ±2 | ±1% |
| 移動源五參數綜合測試儀其他參數 | ||
| 環境條件 | 氣壓 | 75.0kPa～110kPa |
| 溫度 | -5℃～45℃ | |
| 相對濕度 | 0~95% | |
| 周圍無強烈電磁場干擾，無強烈沖擊和振動 | ||
| 工作電壓 |
| DC8.4~12.6V |
| 額定功率 |
| 4W |
| 外型尺寸（長×寬×高） |
| (182×180×50) mm |
| 儀器重量 |
| 約1kg |
3）其他部件相關參數
| 參數 | ||
| 工業平板 | CPU+ GPU | MSM 8953(八核)，2.0GHz + Cortex-A53 |
| RAM+ROM | 4GB + 64G | |
| 操作系統 | Android 9.0 | |
| 屏幕 | 8寸，800*1280 IPS屏，亮度 250 cd/m2 | |
| 電池 | 內置聚合物鋰離子電池，3.7V/6000mAh | |
| 無線通信 | WIFI、Bluetooth、2G/3G/4G | |
| 防護等級 | IP65，跌落高度1.2m(開機狀態)
| |
| 工作環境 | -10℃～50℃，≤95%RH | |
| 尺寸 | 約228*150*21mm | |
| 重量 | 約0.75 kg 309*159*61mm | |
| 打印機 | 類型 | 便攜式彩色噴墨打印機 |
| 速度 | 黑白約7ipm, 彩色約4ipm (A4,普通模式) | |
| 接口 | USB、WIFI | |
| 紙張大小 | A4 | |
| 控制面板 | 1.4英寸 LCD彩色液晶屏 | |
| 墨盒 | T289(黑色)，約250頁；T290(彩色)，約200頁 | |
| 功率消耗 | <12W(打印模式) | |
| 工作環境 | 10~35℃，20~80%RH(無冷凝) | |
| 尺寸 | 約309*159*61mm | |
| 重量 | 約1.7 kg 309*159*61mm | |
| 煙度計包 | 尺寸 | 約600*300*370 mm |
| 重量 | 約17 kg(包含設備) | |
| 移動源配件箱 | 尺寸 | 約440*346*170 mm |
| 重量 | 約7 kg(包含設備) | |
注：以上信息僅供參數，請以實際購買的產品信息為準。
