大量程，高性價比；體積小、重量輕、易于集成；全部采用工業器件，性能穩定可靠；抗沖擊，抗震動。
一、 概述

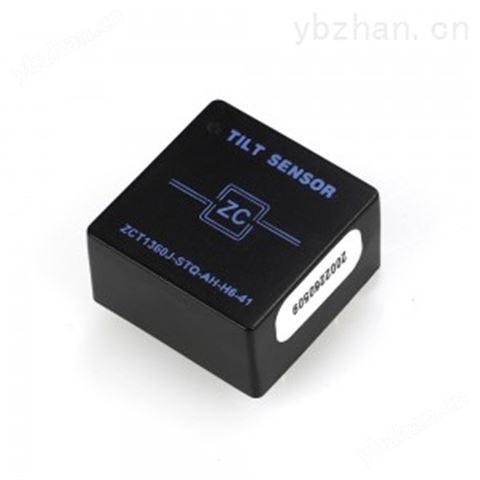

ZCT1360J-STX-AH-H6-41是上海直川電子科技有限公司研發生產的單軸傾角傳感器，測量角范圍單軸360°，精度0.3°， TTL輸出。
二、產品特點
大量程，高性價比；
體積小、重量輕、易于集成；
全部采用工業器件，性能穩定可靠；
抗沖擊，抗震動。
三、產品應用
風偏監測、傾角測量、水平調整、垂直監控、姿態記錄；工程機械、測繪儀器等。
四、 技術參數表：（除非特別注明，以下均為室溫（25℃）環境下的典型值。）
1.電氣參數：
參數 | 條件 | 最小值 | 典型值 | 值 | 單位 |
電源電壓 | ZCT1360J-STP-AH-H6-41 | 3.1 | 3.3 | 3.5 | VDC |
ZCT1360J-STQ-AH-H6-41 | 4.8 | 5.0 | 5.2 | VDC | |
靜態工作電流 | 無負載，水平狀態，Vcc=3.3V | 8 | 13 | 18 | mA |
無負載，水平狀態，Vcc=5.0V | 10 | 15 | 20 | mA |
注釋： 產品TTL輸出高電平與供電電壓一致。
2.性能指標：
項目 | 測試條件 | 最小值 | 典型值 | 值 | 單位 |
測量范圍 | 單軸 | 0 | 360 | ° | |
分辨力(1 | 0.1 | ° | |||
精度 | RMS | ±0.3 | ° | ||
零點偏差 | ±3 | ° | |||
零點溫度漂移 | -40～+85℃ | ±0.003 | ±0.006 | °/ ℃ | |
0.4 | ° | ||||
響應時間(2 | 無濾波 | 0.1 | s | ||
上電啟動時間 | 1 | s | |||
工作溫度范圍 | -40 | +85 | ℃ |
注釋1：分辨力是指傳感器在測量范圍內能夠檢測出的被測量的最小變化量。
注釋2：響應時間是指由于被測傾角的階躍變化，傳感器的輸出上升到其85％時所需要的時間。
